詳解:LED無頻閃產品中Buck電路“舉足輕重”的作用

發布時間:2015-08-24 責任編輯:sherry

【導讀】從事LED照明設計的研究者們一直將無頻閃作為合格產品的檢測標準之一。而“無頻閃”反映在電源層面上的設計就是關于“頻率”的控制問題。本文主要為大家講解下這個問題。

從事LED照明設計的研究者們一直將無頻閃作為合格產品的檢測標準之一。而“無頻閃”反映在電源層面上的設計就是關于“頻率”的控制問題。人眼與CCD探頭都無法察覺超高頻,但低頻就會被人眼察覺。所以目前市面上的無頻閃產品,要么直接采取超高頻的輸出方式,要么就是真正意義上去降低直流中的紋波含量。但實際上,利用buck電路能夠非常方便的實現LED無頻閃的設計。

在“LED無頻閃技術之被動PFC(填谷電路)”和“LED無頻閃技術之兩級電路”中,我們介紹了功率因數的重要性和如何實現功率因數補償。明確的知道功率因數的高低不會影響電源的功耗,提高功率因數更多的是出于降低電源對公共電網的用電壓力。

隨著LED民用照明市場的爆發式增長,LED燈具配套材料中的散熱器件和光源成本都下降明顯,LED驅動電源的成本壓力尤為突出。

出于降低綜合成本和縮減尺寸的考慮,LED民用照明領域大部分都采用了非隔離內置MOS無PFC的BUCK電路(非隔離的SM7302、DU8618)。
 SM7302

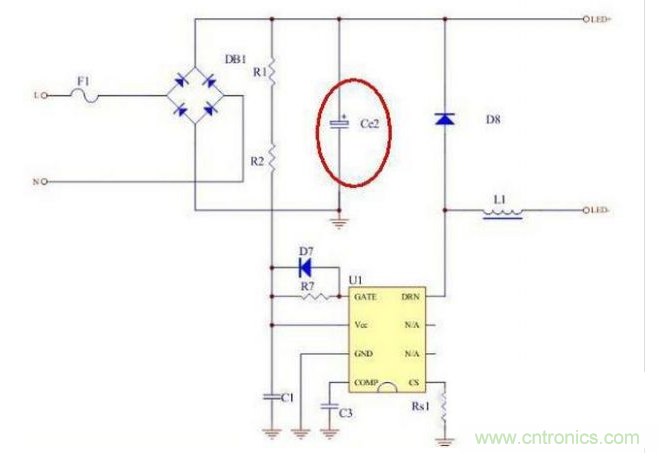

圖1 SM7302
 DU8618

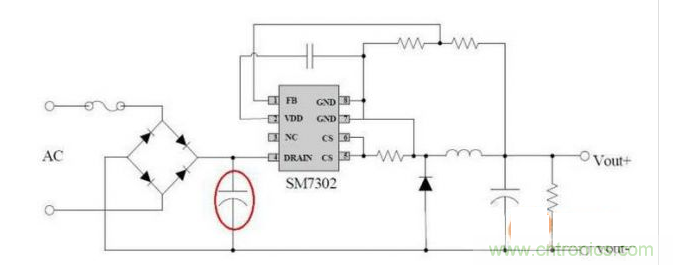

圖2 DU8618

BUCK電路中,橋堆后面的電解電容的取值大小直接影響輸出的穩定性和紋波大小。

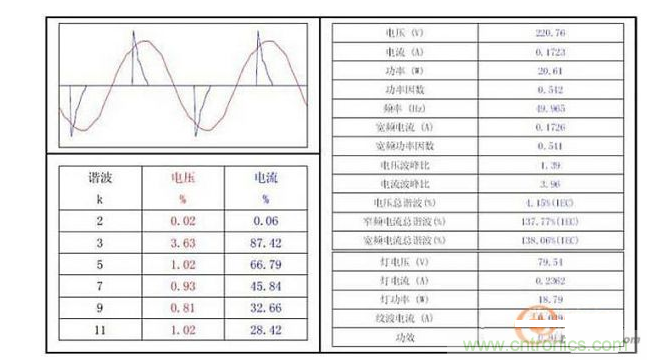

BUCK電路無功率因數校正,故PF值大都在0.5左右,波形如圖3。體積小、低成本、高效率、無頻閃是它的最大優點,最大的缺點是諧波較高。
圖3
圖3

所以從數據上來看,BUCK電路的無功率因數校正是最適合LED無頻閃照明設備的。因此在設計LED照明電源時可以首先考慮采用這種電路來進行設計。
