分享電容式觸摸屏的工作原理

發布時間:2018-12-14 責任編輯:lina

【導讀】電容屏要實現多點觸控,靠的就是增加互電容的電極,簡單地說,就是將屏幕分塊,在每一個區域里設置一組互電容模塊都是獨立工作,所以電容屏就可以獨立檢測到各區域的觸控情況,進行處理后,簡單地實現多點觸控。

電容式觸摸屏實際上是通過人體產生的電流感應而進行工作的,像我們使用的手機有一部分就是電容式觸摸屏的,下面給大家分享一下電容式觸摸屏的工作原理是怎樣的。

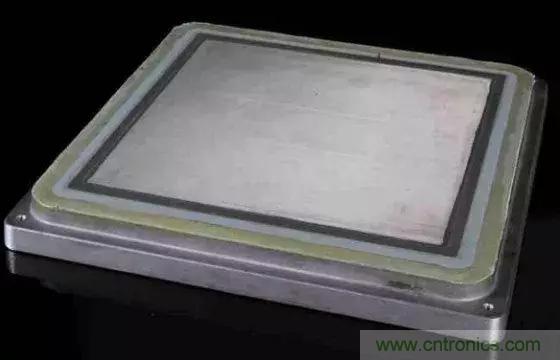

分享電容式觸摸屏的工作原理



電容式觸摸屏



電容式觸摸屏的工作原理是怎樣的



原理概述



電容屏要實現多點觸控,靠的就是增加互電容的電極,簡單地說,就是將屏幕分塊,在每一個區域里設置一組互電容模塊都是獨立工作,所以電容屏就可以獨立檢測到各區域的觸控情況,進行處理后,簡單地實現多點觸控。



電容技術觸摸面板CTP(Capacity Touch Panel)是利用人體的電流感應進行工作的。電容屏是一塊四層復合玻璃屏,玻璃屏的內表面和夾層各涂一層ITO(納米銦錫金屬氧化物),最外層是只有0.0015mm厚的矽土玻璃保護層,夾層ITO涂層作工作面,四個角引出四個電極,內層ITO為屏層以保證工作環境。



當用戶觸摸電容屏?xí)r,由于人體電場,用戶手指和工作面形成一個耦合電容,因?yàn)楣ぷ髅嫔辖佑懈哳l信號,于是手指吸收走一個很小的電流,這個電流分別從屏的四個角上的電極中流出,且理論上流經四個電極的電流與手指頭到四角的距離成比例,控制器通過對四個電流比例的精密計算,得出位置??梢赃_(dá)到99%的精確度,具備小于3ms的響應速度。



投射式電容面板



投射式電容面板的觸控技術投射電容式觸摸屏是在兩層ITO導電玻璃涂層上蝕刻出不同的ITO導電線路模塊。兩個模塊上蝕刻的圖形相互垂直,可以把它們看作是X和Y方向 連續變化的滑條。由于X、Y架構在不同表面,其相交處形成一電容節點。一個滑條可以當成驅動線,另外一個滑條當成是偵測線。當電流經過驅動線中的一條導線時,如果外界有電容變化的信號,那么就會引起另一層導線上電容節點的變化。偵測電容值的變化可以通過與之相連的電子回路測量得到,再經由A/D控制器轉為數字訊號讓計算機做運算處理取得(X,Y) 軸位置,進而達到定位的目地。



3M展示60點電容式觸摸屏操作時,控制器先后供電流給驅動線,因而使各節點與導線間形成一特定電場。然后逐列掃描感測線測量其電極間的電容變化量,從而達成多點定位。當手指或觸動媒介接近時,控制器迅速測知觸控節點與導線間的電容值改變,進而確認觸控的位置。這種一根軸通過一套AC 信號來驅動,而穿過觸摸屏的響應則通過其它軸上的電極感測出來。使用者們把這稱為''橫穿式''感應,也可稱為投射式感應。傳感器上鍍有X,Y軸的ITO圖案,當手指觸摸觸控屏幕表面時,觸碰點下方的電容值根據觸控點的遠近而增加,傳感器上連續性的掃描探測到電容值的變化,控制芯片計算出觸控點并回報給處理器。

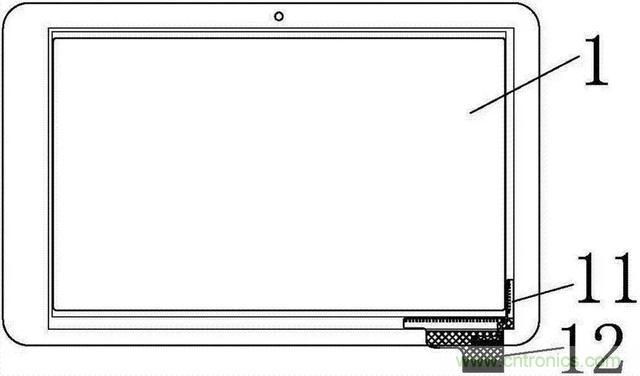

分享電容式觸摸屏的工作原理

電容式觸摸屏
