【導讀】一個電感器、一個IC、一串LED，這就是構建一款用于LCD顯示器背光源的升壓型LED驅動器的傳統方式。盡管對于那些只需要幾串LED的小型LCD顯示器而言這是一種非常合乎需要的解決方案，但在較大的顯示器當中，控制器IC和電感器的數目將以倍數地增加，從而使成本開支和PCB面積要求也是節節攀升。
一個電感器、一個IC、一串LED，這就是構建一款用于LCD顯示器背光源的升壓型LED驅動器的傳統方式。盡管對于那些只需要幾串LED的小型LCD顯示器而言這是一種非常合乎需要的解決方案，但在較大的顯示器當中，控制器IC和電感器的數目將以倍數地增加，從而使成本開支和PCB面積要求也是節節攀升。在人們競相采用堅固且具有出眾頻譜特性的LED來替代中等尺寸明亮顯示器中的CCFL之過程中，這是一個重大的障礙。
需要一種更好的驅動器以使LED背光源的成本和復雜性與CCFL大致相當。通過以高達每串30mA的電流來驅動6串各由10個LED組成的LED串，LT3598滿足了上述要求。該器件還具有一個內置的電源開關以節省空間和設計時間。效率通過一個自適應反饋環路來優化，該反饋環路負責監視所有的LED引腳電壓，以提供一個高至正好足以點亮全部LED串的輸出電壓。即使在VIN高于VOUT的情況下，LT3598也將繼續調節LED電流。LED電流降額可基于編程LED溫度(通過一個NTC電阻分壓器或通過設置晶片結溫來實現)。
典型應用
圖1示出了LT3598用于驅動60個LED的6個通道，每串LED的電流被設置為20mA。CTRL引腳和PWM引腳分別負責提供模擬調光和數字調光功能。True Color PWM?調光提供了恒定的LED色彩和一個3000:1的調光比。圖2示出了LED串之間的+0.5%典型電流匹配準確度，它產生了始終如一的光分布，這在大型背光源應用中是非常重要的。

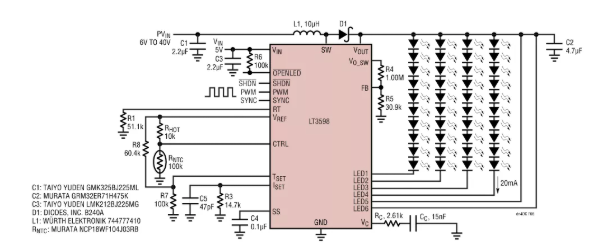

圖1：用于驅動60個20mALED的LED驅動器

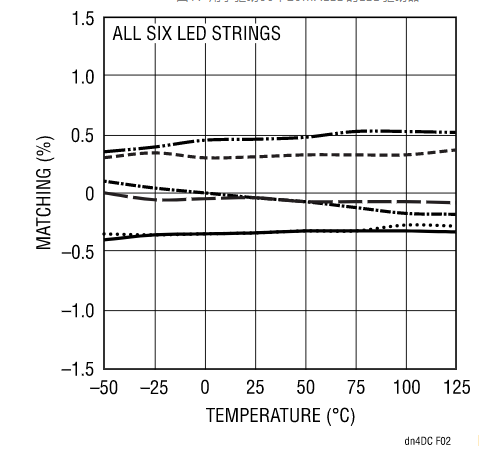

圖2：圖1所示電路的電流匹配
需要更多的電流?
對于那些每串LED需要多于30mA電流的應用，可以容易地通過LT3598多個通道的組合來提供較高的LED電流。圖3示出了一種能夠以高達每串90mA的電流來驅動兩串LED的配置。在125°C結溫(最壞情況)條件下的1000:1 PWM調光波形示于圖4。

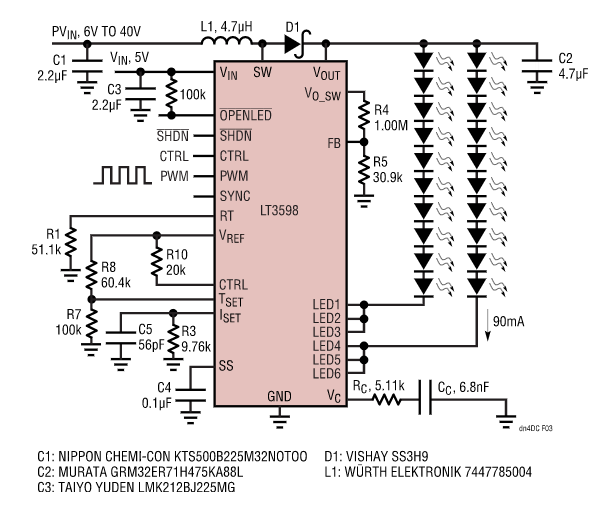

圖3：用于驅動兩串90mA LED的LED驅動器

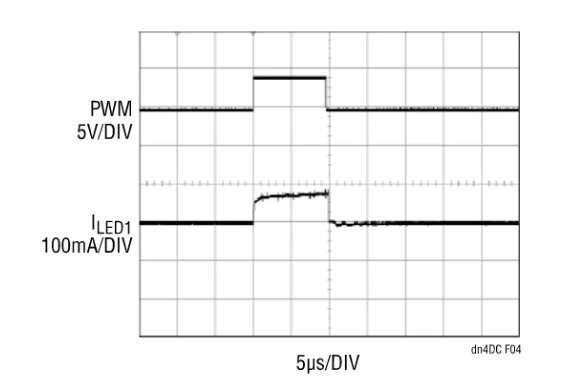

圖4：圖3所示電路提供的1000:1 PWM調光(在125°C)
用于提供熱保護功能的TSET引腳
可通過設置TSET引腳電壓來限制LT3598的內部結溫。當達到該溫度時，如果結溫繼續增加，則LED電流將線性地減小(如圖5所示)。這種熱調整功能在高環境溫度條件下提供了重要的保護作用，并允許針對典型(而不是最壞情況)環境溫度來對某種給定的應用進行優化。

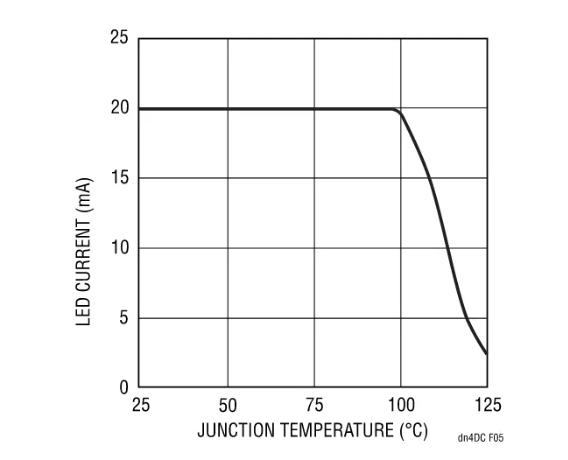

圖5：TSET功能在高溫條件下將減小LED電流
停用通道能力
可以把未使用的LED引腳連接至VOUT來將它們停用，這樣就沒有電流流入停用的通道。故障檢測將忽略任何連接至VOUT的通道。圖6示出了一款具兩個停用通道的應用電路，它產生了高達90%的效率。
圖6：兩個停用的通道和4串LED
結論
LT3598是一款具有一個內置電源開關的通用型LED驅動器，適合驅動多串LED。憑借其堅固的故障檢測功能，甚至還可以提供高PWM調光比。此外，當所有的LED串均開路時，一個電壓環路將調節輸出電壓。
（來源：亞德諾半導體）
