SiZ700DT: Vishay單封裝雙不對稱功率MOSFET器件

發布時間:2009-06-29 來源:Vishay Siliconix

產品特點:
  • 同時提供了低邊和高邊MOSFET
  • 導通電阻降至5mΩ
  • 6 mm×3.7mm的新型PowerPAIRTM封裝
  • 符合IEC 61249-2-21的無鹵素規定
應用范圍: 日前,Vishay Intertechnology, Inc.(NYSE 股市代號:VSH)宣布,推出在一個封裝內集成一對不對稱功率MOSFET系列的首款產品 --- SiZ700DT。該款器件的推出將有助于減少DC-DC轉換器中高邊和低邊功率MOSFET所占的空間。

SiZ700DT采用6 mm×3.7mm的新型PowerPAIRTM封裝,在一個緊湊的器件內同時提供了低邊和高邊MOSFET,同時保持了低導通電阻和高最大電流的特性,比使用兩個分立器件的方案節省了很多電路板空間。PowerPAIR的厚度為0.75 mm,比厚度為1.04mm的PowerPAK 1212-8和PowerPAK SO-8封裝薄了28%。

在PowerPAIR型封裝出現之前,工程師在設計用于筆記本電腦、VRM、電源模塊、圖形卡、服務器、游戲機的系統電源、POL、低電流DC-DC轉換器和同步降壓轉換器,以及工業系統中的DC-DC轉換器時,只能使用兩個獨立的器件來達到降低導通電阻和提高電流的目的。

例如,常規雙MOSFET的PowerPAK 1212-8的導通電阻大約是30mΩ,最大電流不到10A,因此不是可行的方案。單MOSFET的PowerPAK 1212-8的導通電阻降至5mΩ左右。SiZ700DT中低邊溝道的MOSFET具有類似的導通電阻,在10V和4.5V電壓下的導通電阻分別為5.8mΩ和6.6mΩ,在+25℃和+70℃溫度下的最大電流分別為17.3A和13.9A。除此以外,高邊溝道的MOSFET在10V和4.5V電壓下的導通電阻分別為8.6mΩ和10.8mΩ,在+25℃和+70℃溫度下的最大電流分別為13.1A和10.5A。

這些指標令設計者能夠用一個器件替代原先的兩個器件,節省成本和空間,包括兩個分立MOSFET間的空隙和標識面積。在一些更低電流和更低電壓的應用中,甚至可以用PowerPAIR器件替換兩個SO-8封裝的MOSFET,至少能夠節省三分之二的空間。

由于兩個MOSFET已經在PowerPAIR封裝內部連接上了,電路板的布局會更加簡單,PCB走線的寄生電感也減小了,提高了系統效率。此外,SiZ700DT在引腳排列上了優化,這樣在一個典型的降壓轉換器上,輸入引腳被安排在一側,輸出引腳是在另外一側,進一步簡化了電路板布局。

器件符合IEC 61249-2-21的無鹵素規定。

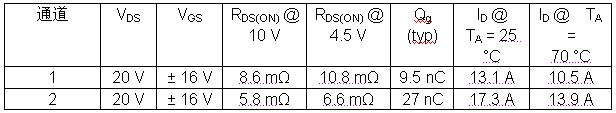

性能規格表:


SiZ700DT TrenchFET功率MOSFET現可提供樣品,將在5月實現量產,大宗訂貨的供貨周期為十周至十二周。
