LT3990:Linear推出350mA、60V 超低靜態電流降壓型開關穩壓器

發布時間:2009-12-10 來源:電子元件技術網

產品特性
  • 在無負載情況下保持靜態電流低于2.5uA
  • 輸入電壓范圍為4.3V至60V
  • 可以在電壓低至 1.21V 時提供高達 350mA 的連續輸出電流
  • 開關頻率從 200kHz 至 2.2MHz
  • 電源良好標記軟啟動功能和輸出短路保護
使用范圍:
  • 汽車和工業應用


凌力爾特公司 (Linear Technology Corporation) 推出 350mA、60V 超低靜態電流降壓型開關穩壓器 LT3990。其突發模式 (Burst Mode®) 工作在無負載情況下保持靜態電流低于 2.5uA。LT3990 的 4.3V 至 60V 輸入電壓范圍使其非常適合汽車和工業應用,這類應用需要具超低功耗的連續輸出。其內部 550mA 開關可以在電壓低至 1.21V 時提供高達 350mA 的連續輸出電流。LT3990 的突發模式工作提供了超低靜態電流,非常適合汽車和工業系統,這類系統需要始終保持接通工作和最佳的電池壽命。開關頻率從 200kHz 至 2.2MHz 是用戶可編程的,從而使設計師能夠優化效率,同時避開關鍵噪聲敏感頻段。其 10 引線 3mm x 2mm DFN-10 (或 MSOP) 封裝結合高開關頻率,可保持外部電感器和電容器的小尺寸,從而提供一個占板面積非常緊湊和高熱效率的解決方案。

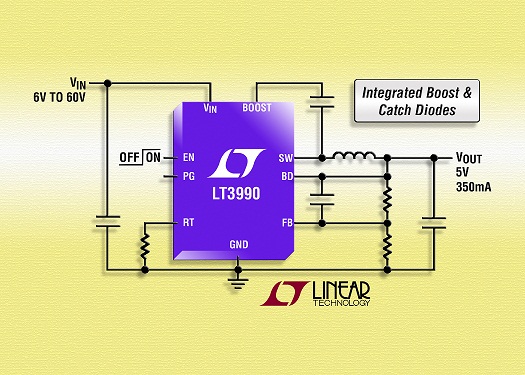

LT3990 運用一個高效率 550mA、300mV 開關,在單芯片中集成了必要的升壓和箝位肖特基二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時確保高效率,同時保持輸出紋波低于 5mVPK-PK。特殊設計方法和一種新的高壓工藝使得在寬輸入電壓范圍內可實現高效率,而且 LT3990 的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其它特點包括電源良好標記軟啟動功能和輸出短路保護。
