產品特性:
- 最高頻率1MHz
- 標準感值0.22µH~1.0µH
- 分別具1.2mm和1.5mm厚度
- 典型DCR低至9.5m?
應用范圍:
- 移動設備、電腦、汽車系統等終端產品
日前,Vishay Intertechnology, Inc.宣布,推出兩款新的采用1212外形尺寸的IHLP®低外形、高電流電感器---IHLP-1212AB-11和IHLP-1212AE-11。小尺寸的IHLP-1212AB-11和IHLP-1212AE-11的占位為3.0mmx3.6mm,分別具有1.2mm和1.5mm的超低厚度。
IHLP-1212AB-11和 IHLP-1212AE-11具有最高1MHz的頻率和0.22µH~1.0µH的標準感值,在下一代移動設備、筆記本電腦、桌面電腦、圖形卡、便攜式游戲機、個人導航系統、個人多媒體設備和汽車系統等終端產品中,新器件可用做電壓調節模塊(VRM)和DC/DC轉換器應用,低剖面、高電流電源和負載點轉換器,分布式電源系統及現場可編程門陣列(FPGA)的高性能、節省空間和能源的解決方案。
IHLP-1212AB-11的感值范圍為0.22µH~ 0.56µH,飽和電流范圍為6.7A~9.3A,典型DCR為9.5m?~18.7m?,最大DCR為11.4 m?~22.0m?。IHLP-1212AE-11的感值范圍為0.22µH~1.0µH,飽和電流范圍為5.3A~9.0A, 標準DCR為9.5m?~29.5m?,最大DCR為11.4m?~33.0m?。
新電感可處理高瞬態電流峰值而不會硬飽和。新器件符合RoHS規范、100%無鉛的屏蔽復合結構可降低蜂鳴噪聲的水平,工作溫度范圍為-55℃~+125℃,對熱沖擊、潮濕、機械沖擊和振動有很高的抵御能力。
新電感現可提供樣品,并已實現量產,大宗訂貨的供貨周期為六周。

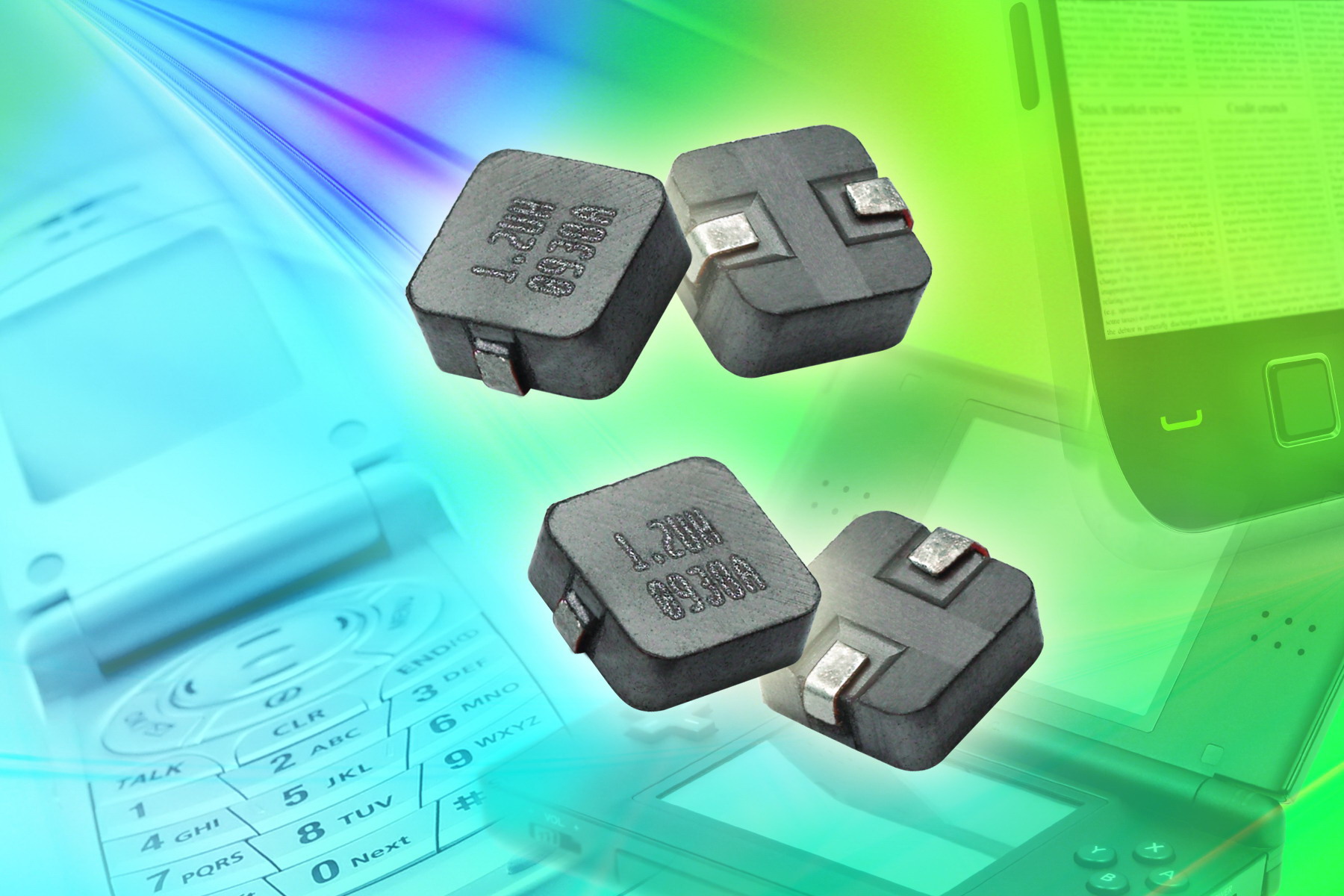

圖 1212外形尺寸的IHLP®低電感器
