- MEMS制造業務不再由集成器件制造商(IDM)所獨占
- 無晶圓制造半導體公司把生產業務外包給其它專業制造商——代工廠商
- 2010年無晶圓制造半導體公司占總體MEMS營業收入的23.2%，高于四年前的21.3%
據IHS iSuppli公司的研究，2010年無晶圓制造半導體公司占總體MEMS營業收入的23.2%，高于四年前的21.3%。這四年的增幅雖然不大，但卻表明MEMS制造業務不再由集成器件制造商(IDM)所獨占，繼續流向其它廠商。IDM在自己內部設計和生產產品。相反，無晶圓制造半導體公司，顧名思義，沒有自己的工廠，而是把生產業務外包給其它專業制造商——代工廠商。

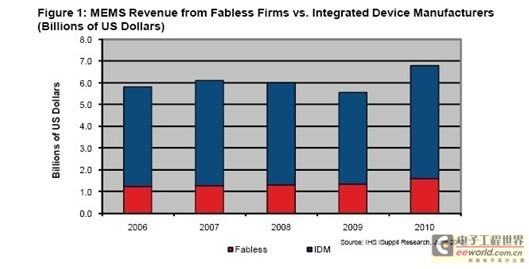

圖所示為2006-2010年IDM與無晶圓制造半導體公司的MEMS營業收入。
無晶圓制造半導體公司生產的最主要的MEMS器件
噴墨打印頭2010年占無晶圓制造半導體公司MEMS營業收入的43%，份額最大，不過低于2006年的63%。在該領域，惠普把半數以上的打印頭晶圓(print head wafer)外包給了意法半導體，而德州儀器生產的全部打印頭完全來自Lexmark International。另外，無晶圓制造半導體公司在中國大陸都是不知名的打印頭生產商，與臺灣的APM等MEMS代工廠商合作。
在無晶圓制造半導體MEMS營業收入中份額第二大的是MEMS壓力傳感器，其中將近三分之一外包制造。例如，在汽車領域，Sensata、Kavlico和Melexis與SMI、GE、Micralyne和X-Fab等各類代工廠商合作。至于工業與醫療應用，許多廠商從代工廠商購買裸片，然后專門從事封裝。
排在第三的是MEMS麥克風，無晶圓制造半導體公司占該市場的99%。Knowles Electronics是業內龍頭，占MEMS麥克風市場的85%，把全部MEMS晶圓制造業務都外包給了Sony Kyushu。同時，亞德諾半導體把業務外包給了臺積電，Akustica則把MEMS麥克風外包給了精工愛普生。
光學MEMS是第四大無晶圓制造半導體MEMS器件，在Micralyne、Dalsa、IMT和Memscap等專業MEMS代工廠商的營業收入中占相當大的比例，這些廠商擁有MEMS芯片知識產權。光學MEMS在Colibrys的營業收入中也占很大比例。根據普通會計原則，光學MEMS領域只有兩家IDM廠商——Dicon和Sercalo。
陀螺儀在無晶圓制造半導體MEMS營業收入中排名第五，InvenSense在消費電子領域取得巨大成功。InvenSense把2軸陀螺儀外包給了Dalsa，把3軸陀螺儀外包給了精工愛普生、臺積電和tMt。InvenSense去年占整體無晶圓制造半導體陀螺儀營業收入的97%，其余份額來自軍事和航空應用，比如通過法國代工廠商Tronics；或者來自汽車應用，通過Melexis和代工伙伴X-Fab。
按應用細分，最大的無晶圓制造半導體市場
2010年無晶圓制造半導體MEMS的主要應用是數據處理，包括噴墨打印頭、硬盤定時器件和激光打印機使用的掃描鏡。
第二大無晶圓制造半導體MEMS應用是移動與消費電子，也是增長最快的應用。無晶圓制造半導體麥克風、陀螺儀和加速計都是該領域中的重要器件。汽車是第三大無晶圓制造半導體MEMS應用，包括壓力傳感器、微輻射計、熱電堆和氣體傳感器。
按規模從大到小排名，2010年其它主要無晶圓制造半導體MEMS應用市場包括有線通信、工業、醫療、民用與軍用航空。
無晶圓制造半導體MEMS市場將繼續增長
IHS公司預測，未來五年無晶圓制造半導體MEMS業務將保持發展，主要緣于多種因素有利于該市場。
首先，無晶圓制造半導體初創公司推出了更多創新MEMS產品，將進入市場。InvenSense是最成功的MEMS初創公司，但其它廠商的潛在熱門應用也在開發之中。其中包括定時器件領域的SiTime、Discera和Sand9；醫療保健或生物科技領域的Debiotech和CardioMEMS；工業與建筑控制領域的Microstaq。
其次，面對來自股東要求保持高利潤率的壓力，IDM和垂直整合制造商可能把部分或全部MEMS生產業務外包給無晶圓制造半導體公司。實際上，幾家傳統上擁有自己內部工廠的汽車系統公司，如Delphi或Continental，有的已經開始或者將會轉型為無晶圓制造半導體制造模式。
其它將會促進無晶圓制造半導體MEMS業務增長的因素包括光學MEMS在電信領域復興，光學MEMS是各種MEMS代工廠商的主要營業收入來源；手機和平板電腦中的MEMS內容不斷增多。無線半導體公司已經注意到這種趨勢，但它們不是MEMS領域中的專業廠商，因此將需要與無晶圓制造半導體公司結盟，以從中分得一杯羹，并可能擴大硅片銷量。
