中心議題：

• 探究非隔離式電源的共模電流

解決方案：

• 將保護電路與主振蕩管隔離驅動器結合使用
• 降低電壓

非隔離式電源的共模電流可能成為一個電磁干擾 (EMI) 源，您是否曾經消除過它呢？在一些高壓電源中，例如：LED 燈泡所使用的電源，您可能會發現您無法消除它們。經仔細查看，發現非隔離式電源與隔離式電源其實并沒有什么兩樣。開關節點接地寄生電容，產生共模電流。

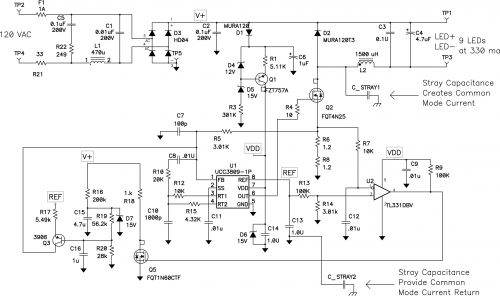

圖 1 是一個 LED 電源的示意圖，其顯示了該降壓調節器中共模電流產生的主要原因。原因就是開關節點接地電容。令人驚訝的是，如此小的一點電容，仍會產生問題。CISPR B 類（適用于住宅設備）輻射規定允許 1 MHz 下 46 dBuV (200 uV) 信號的 50 電源阻抗。這也就是說，僅允許 4 uA 的電流。如果轉換器在 100 kHz 下對 Q2 漏極的 200 Vpk-pk 方波進行開關操作，則基準電壓約為 120 伏峰值。由于諧波隨頻率降低而成比例下降，因此 1MHz 下會有約 9 Vrms。我們可以利用它來計算允許電容，得到約 0.1pF，即 100 fF（相當于 1 MHz 下 2 兆歐阻抗），其為這個節點完全可能的電容量。另外，還存在電路接地其余部分的電容，其為共模電流提供了一條返回通路，如圖 1 所示 C_Stray2。


 [page]

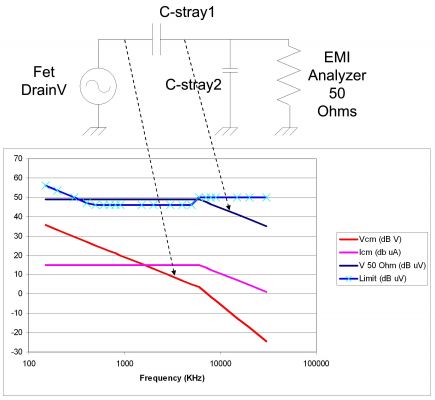

在 LED 燈應用中，沒有基底連接，只有熱和絕緣，因此共模 EMI 濾波便成為問題。這是因為電路為高阻抗。它可以由一個與 2 兆歐容抗串聯的 9 Vrms 電壓源表示（如圖 2 所示），無法增加阻抗來減少電流。要想降低 1MHz 下的輻射，您需要降低電壓，或者減小寄生電容。降低電壓共有兩種辦法：顫動調諧或者上升時間控制。顫動調諧通過改變電源的工作頻率來擴展頻譜范圍。

上升時間控制通過降低電源的開關速度來限制高頻譜，最適合解決 10MHz 以上的 EMI 問題。減小開關節點的寄生電容很容易，只需最小化蝕刻面積或者使用屏蔽材料。該節點到整流電源線路的電容，不會形成共模電流，因此您可以將導線埋入多層型印制線路板 (PWB)，從而減少大量不需要的電容。但是，您無法徹底消除它，因為 FET 漏極和電感仍然余留有電容。圖 2 給出了一幅曲線圖，引導您逐步計算 EMI 頻譜。第一步是計算電壓波形（紅色）的頻譜。通過計算漏電壓波形的傅里葉級數，或者只需計算基本分量然后對包線取近似值（1除以調和數和基本分量），便可完成上述計算。在高頻完成進一步的調節（1/ （pi *上升時間）），如7MHz以上頻率所示。下一步，用該電壓除以寄生電容的電抗。有趣的是，低頻輻射為扁平穩定狀態，直到頻率穿過由上升時間設定的極點為止。最后，CISPR B 類規定也被繪制成圖。僅 0.1 pF 的寄生電容和一個高壓輸入，輻射就已接近于規定值。

EMI 問題也存在于更高的頻率，原因是輸入線路傳輸共振引起的電路共振和輻射。共模濾波可以幫助解決這些問題，因為在 C_Stray2存在大量的電容。例如，如果電容大小為 20 pF，則其在 5MHz 下阻抗低于 2 K-Ohms。我們可以在電路和50 Ohm 測試電阻器之間增加阻抗足夠高的共模電感，以降低測得輻射。更高頻率時，也是如此。

總之，使用高壓、非隔離式電源時，共模電流會使 EMI 輻射超出標準規定。在一些雙線式設計中（無基底連接），解決這個問題尤其困難，因為有許多高阻抗被包含在內。解決這個問題的最佳方法是最小化寄生電容，并對開關頻率實施高頻脈動。頻率更高時，電路其余部分的分散電容的阻抗變小，因此共模電感可以同時降低輻射發射和傳導發射。
