中心議題:
- LED顯示屏的節能原理
解決方案:
- 采用半橋或全橋高效率開關電源
在這個節能呼聲極高的時代,led顯示屏的進一步節能又無可厚非的成為了這個行業追逐的支撐點。很多企業在這一點上進行各方面改良,在一定程度上有所改進,實現了節能的效果,但是要實現更大意義上的節能,還有很長的路要走,這需要整個行業的共同努力。
最近市場上出現了為數不多的節能led顯示屏,通過對供電電源的改進對于led顯示屏的節能效果起到重大的提升,吸引了不少消費者的注意力,并給予了相當高的期待,很多l(xiāng)ed顯示屏廠家躍躍欲試,準備搶先引進這一技術,獲得發展先機。在目前的技術基礎上,節能led顯示屏的節能效果到底是如何實現的呢?

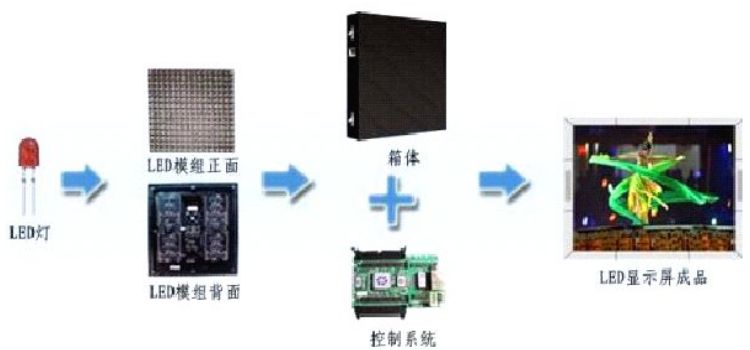

圖1:Led顯示屏基本架構
我們以一個led小模塊來分析其耗電狀況!如圖2,是一個以長運通光電推出的CYT62726為驅動芯片的led小模塊,其供電電壓為5V,先不計算外圍器件的功耗,因?yàn)樗鼈冊谡麄€(gè)屏中所占的比重極小,那整個屏所耗的功率都在燈上,先計算燈點功率為Pled=n*Uvf*Iled(n為通道數,Uvf為led燈點的壓降,Iled為設定的電流值)CYT62726驅動IC的管腳壓降一般為0.6V左右,紅綠藍燈點的壓降分別為1.8V,3.0V,3.0V如此那每個通道只需4V(3.0+0.6V)即可正常工作,保守一點可以設置成紅燈通道2.8V,藍綠通道3.8V而實際上我們的供電電壓都為5V,就相當于增加了1V*Iled的功耗在IC內部,所以如上可以設想只要將供電電源下降至紅2.8V,綠3.8V,藍3.8V,我們就可以省去那加在IC通道上的1V*Iled功耗,在其他器件不變的情況下便可實現led顯示屏節能至少15%以上,再加上本身對led屏散熱要求的降低也能實現一定程度上的節能,這對于一個大屏來說已經是一個相當大的數字了,相信客戶會樂于接受!

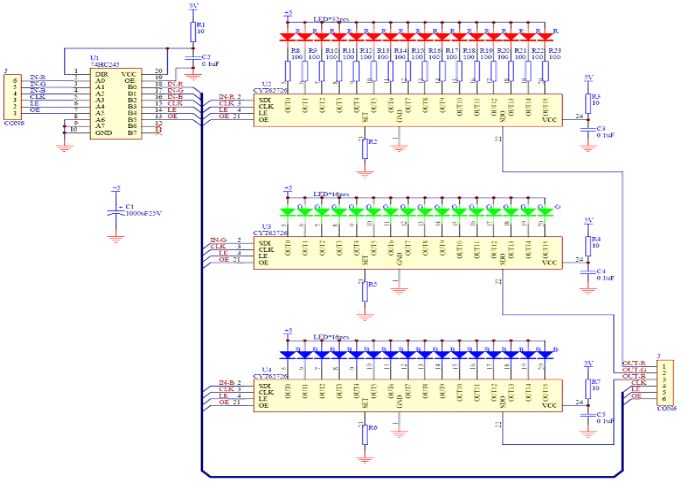

圖2 CYT62726驅動led小模塊
[page]
我們可以進一步剖析其節能原理!
首先,從供電電源來看,如圖3是一個傳統的開關電源原理圖,如果要將5V降為4V,整流肖特基正向壓降所占輸出電壓比重必然增加,開關電源輸出電壓越低,因整流肖特基正向電壓比重越高(其比重X=V壓降/V輸出,輸出從5V降為4V,加入其壓降為0.5V,則其比重將從0.1上升為0.125,提高25%),電源輸出效率就越低,這對于LED屏幕整體節能效果并不明顯,所以采用這一電源設計原理顯然是是無法實現電源工作效率的提升。同時,5V是標稱值電壓,在市場運用上已經相當成熟,啟用新的開關電源電源電壓,降低效率的同時只會增加成本,品質也難保障,實現有困難。
電源的設計是一個比較成熟的領域,可以采用另外一種設計思路實現度顯示屏的供電,例如同步整流技術?;驹砣鐖D4,Q10為功率MOSFET,在次級電壓的正半周,Q10導通,Q10起整流作用;在次級電壓的負半周,Q10關斷,同步整流電路的功率損耗主要包括Q10的導通損耗及柵極驅動損耗。當開關頻率低于60KHz時,導通損耗占主導地位;開關頻率高于60KHz時,以柵極驅動損耗為主。在驅動較大功率的同步整流器時,要求柵極峰值驅動電流IG(PK)≥1A時,還可采用CMOS高速功率MOSFET驅動器。同步整流替代肖特基整流后,可以有效減小在輸出功率中消耗的比例。采用同步整流技術是必須的。

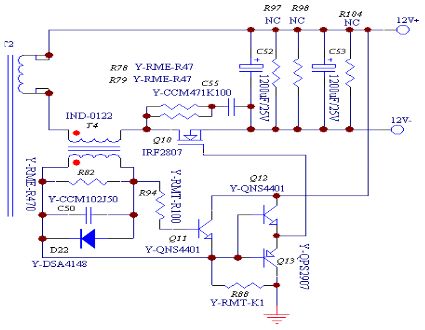

圖4:反激單端降壓式同步整流器的基本原理圖
在選擇AC/DC開關電源時,可以選用半橋或全橋新技術,這樣可以使開關電源效率提升到90%以上。當然這些技術應用,給led顯示屏供電是可以將電壓降至最佳狀態,同時電源的效率也能達到高效率水平,因此采用新的電源技術給led顯示屏供電是可以達到顯著節能的效果。電源成本也肯定會有一些增加。
[page]
其次,我們可以仔細的研究一下led屏幕驅動IC,如圖5所示輸出端為一個MOS開關管(如圖6),控制輸出端口的關或者開,輸出端口壓降即VDS =0.65V左右,這是工藝和材料所決定,要把VDS降為0.2V甚至0.1V,本身所需的面積必然增大。在MOS管的結構中可以看到,在GS,GD之間存在寄生電容,而MOS管的驅動,實際上就是對電容的充放電。這個充放電的過程是需要段時間的,面積如果增加,在MOS管上的寄生電容也會隨之增大,如此,導致的后果就是整個IC的端口響應速度下降,這對于一個LED屏幕驅動IC將是致命的弱點,因此,想從IC上入手,把轉折電壓降低,同時使驅動IC有足夠的響應速度,起決定作用的是工藝,這是是難以實現的。有人認為可以采用其他的設計原理,但是如果是恒流IC,內部電路是可能不一樣,但是通道端口的開關管是必須存在的,所以即使采用其他的設計原理,要想達到電壓下降的目的也是難以實現的。
圖5:LED屏幕驅動IC內部方框圖
圖6:MOS管
綜上所述,led節能顯示屏的實現主要是從供電電源上著手,在現有的LED顯示屏上直接采用半橋或全橋高效率開關電源,再加上同步整流節能效果顯著。給驅動IC恒流的狀態下盡量的減小電源電壓,通過紅綠藍各管芯分開供電來達到更好的節能效果。當然這種非標準電壓電源和新技術的應用成本必然有所上升。從屏幕驅動IC上看,節能并不明顯,減小驅動恒流壓差還會帶來包括成本在內的新的問題。部分IC企業宣傳驅動節能設計,無非是出于銷售策略而已。
