NXP微型LDO調節器可節省PCB空間和電池能量

發布時間:2012-06-18

產品特性:
  • 300mA 峰值輸出電流
  • 30μV 典型輸出噪音電壓:10kHz 至 100kHz
  • 55dB PSRR @ 1kHz
適用范圍:
  • 數碼相機
  • 攝像機
  • 數據記錄器等

NXP Semiconductor LD6806 系列低壓差 (LDO) 調節器采用小巧的封裝(0.76 毫米 x 0.76 毫米 x 0.47 毫米),專門面對具有極端空間約束且需要高電池壽命的應用場合。

LD6806 系列在 200mA 額定電流時典型的壓降只有 60mV,通過提供關機模式,吸取的靜態電流典型值僅為 1.0μA,從而幫助節省電池能量。此外,能夠在 200μs
內快速開啟,同樣也有助于最大限度地利用關機模式。

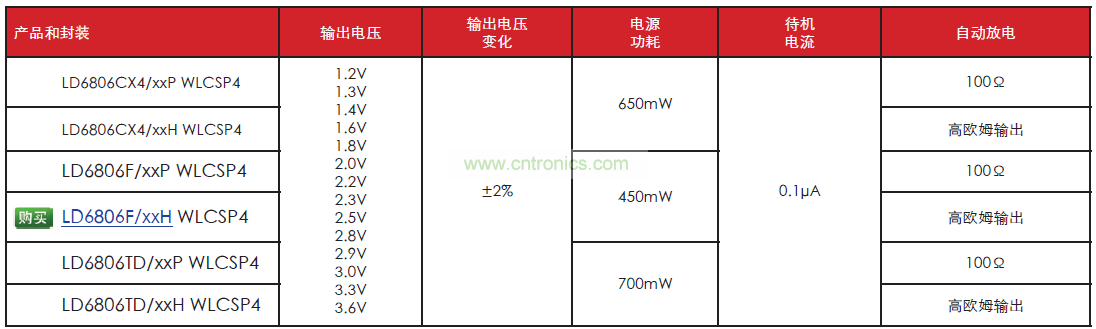

除了 0.76 毫米 x 0.76 毫米的 WLCSP4 封裝選項之外,LD6806 系列還可采用 1.0毫米 x 1.45 毫米 XSON6 以及 1.5 毫米 x2.9 毫米 SOT753 封裝。兩個變型均以各個封裝樣式提供,使設計人員能夠選擇適用于非放電應用的高歐姆輸出,或選擇自動放電變型,它配備有在設備處于禁用狀態時提供低歐姆輸出的下拉式開關晶體管。

LDO 具有 2.3V 至 5.5V 的輸入電壓范圍,用戶可以訂購從 1.2V 至 3.6V 的 14種不同的輸出電壓。除了大范圍的配置和靈活的封裝選擇之外,LD6806 系列提供 LDO 調節器已形成的優勢,其中包括低輸出噪音和高電源抑制比 (PSRR)。這些設備還受益于 10kV 的 HBM ESD 抗擾度、和高達 700mW 的功耗。

應用:

數碼相機
攝像機
數據記錄器
手持式銷售點終端
游戲墊
平板電腦

特點:

300mA 峰值輸出電流
30μV 典型輸出噪音電壓:10kHz 至 100kHz
55dB PSRR @ 1kHz
溫度監視器
電流限制器
