用于便攜式音頻播放器的5 W高效率充電器

發(fā)布時間:2012-09-10 責任編輯:abbywang

【導讀】TinySwitch-III反激式電源可以將85 VAC到265 VAC范圍的交流輸入電壓轉換為單路隔離直流輸出電壓。電源輸出為5V,1A(5 W)的恒壓/恒流(CV/CC)。典型的應用包括便攜式音頻播放器、數(shù)碼相機以及其他需要小巧輕便型AC墻式充電器的產品


設計要點

確認在高電壓和最大過載條件下最大漏極電壓小于650 V。根據(jù)需要調整R1和C4的值。然而要避免箝位電路過大(即,R1的值較低,而C4的值較高),否則將導致空載功耗的增加。
用于便攜式音頻播放器的5 W高效率充電器

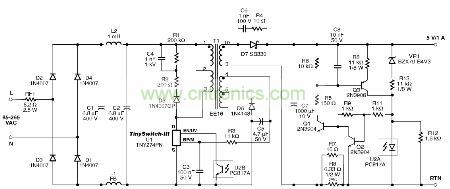

圖1:用于便攜式音頻播放器的5 W高效率充電器設計電路圖


將慢速阻斷二極管D 5 與一個2 0 0 Ω 的串聯(lián)電阻配合使用。為確保反向恢復時間不超過2 μs,請僅使用玻璃鈍化(GP)類型的二極管。如果沒有GP二極管,可使用如FR107類的快速二極管代替。所選擇的這些二極管可重新再利用部分的箝位能量,這將幫助降低功耗。

選擇R3的值,將空載功耗降至最低。

偏置元件D6、C5及R3是可選件,如果移除這些可選件,空載功耗將會小于500 mW。

設計特色

•   高效率(滿載條件下>70%)
•   符合CEC/能源之星2008對帶載模式效率的要求(可達 到71.5%,要求為64.5%)
•   空載輸入低功率(在230 VAC交流輸入時< 230 mW)
•   帶溫度補償?shù)牡蛪航岛懔鳎–C)檢測
•   符合CISPR-22/EN55022 B傳導EMI限制,無需Y電容

點擊查看詳細設計電路:用于便攜式音頻播放器的5 W高效率充電器
