低壓、高精度、四電壓微處理器監控電路

發布時間:2012-09-12 來源:電子元件技術網 責任編輯:Hedyxing

導讀:ADM8710是一款低壓、高精度監控電路,由ADI推出,最多可監控四個系統電源電壓。該器件包括兩個內部預調整的欠壓閾值選項,可以監控1.8 V和3.3 V電源電壓。具體內容,請看本文詳解。
[member]
ADM8710是一款低壓、高精度監控電路,最多可監控四個系統電源電壓。

該器件包括兩個內部預調整的欠壓閾值選項,可以監控1.8 V和3.3 V電源電壓。它還通過0.62 V內部基準電壓源提供兩個可調節輸入,允許用戶通過外部電阻分壓器設置復位閾值。預調整和可調節輸入相結合,使得ADM8710不僅能夠節省空間而且非常靈活。

如果某一受監控的電源電壓降至最小電壓閾值以下,就會有一個低電平有效輸出置位,觸發系統復位。輸出為開漏式,具有典型值為10 μA的較弱內部上拉電流,以便拉至受監控的IN2電源電壓。所有電壓均超過選定的閾值電平時,信號將在復位超時周期內保持低電平。只要IN1或IN2超過1 V,ADM8710輸出便仍然有效。

未用的受監控輸入不應浮動或接地,而應將其與大于其指定閾值電壓的電源電壓相連。

ADM8710采用6引腳SOT-23封裝。該器件的工作溫度范圍為−40°C至+85°C擴展溫度范圍。

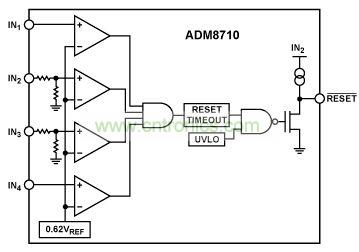

ADM8710功能框圖
ADM8710功能框圖
主要應用

電信
微處理器系統
臺式電腦和筆記本電腦
數據存儲設備
服務器/工作站

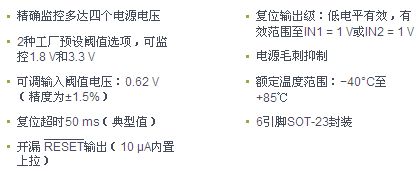

特性:
