【導讀】如今在以數碼消費產品為代表的嵌入式系統領域,大多數系統采用電池供電,由于電池容量有限,這使得實現產品的低功耗,延長待機時間成為一個重要的課題。在已確定硬件電路功耗的情況下,提高電池電源的使用效率是實現低功耗的一個重要任務,其基本思想是在系統中沒有任務等待運行時,把系統置于盡可能低的能量狀態,等到有任務需要執行時,再將其快速喚醒,盡可能有效地利用功耗。
1 Windows Mobile中的電源管理

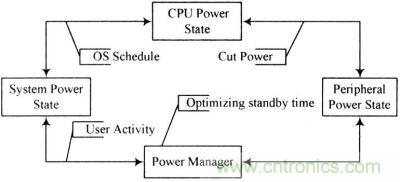

WinCE系列操作系統中的電源管理模塊正是出于后者的考慮而出現的,圖1為電源管理(Power Manager)的運行機制。該模塊根據系統實際運行情況,以CPU為中心,管理器件和外設的功耗狀態,實現系統在不同電源狀態間的轉換,從而在保證系統性能的前提下降低功耗。而Windows Mobile系統針對其專用于移動通信平臺的特點,對電源管理部分做了進一步的定制,使其具有更好的效能,進一步提高系統的電源效率。
Power Manager的實現在軟件上需要OS內核、驅動層及應用層的協作,對于預先定義好的系統電源狀態,Power Manager將這些狀態映射到具體的CPU電源狀態和設備電源狀態,在系統電源狀態切換時就會執行對應的CPU和外設的電源狀態切換操作。
圖1:電源管理的運行機制
1.1 電源管理與系統其他部分的交互

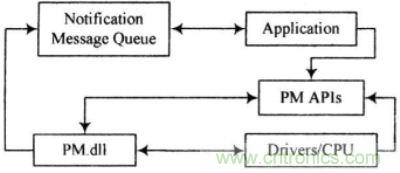

在Windows Mobile中Power Manager以名為PM.dll的動態鏈接庫形式在啟動時被設備管理器De-vice.exe加載,如圖2所示。
圖2:電源管理模塊與系統其它部分
應用程序可通過API申請將系統電源置于一定的狀態,同時也可申請將指定設備設置于特定的電源狀態,應用程序也可以申請電源狀態通知,以便在系統電源狀態切換時收到消息以執行對應的操作。當需要切換系統電源狀態時,電源管理模塊與電源管理的設備通信,進而調用這些設備的電源相關函數,實現對這些設備的電源管理,同時如果有應用程序或設備驅動申請了電源狀態通知,則電源管理模塊會向消息隊列中發送消息。
1.2 Windows Mobile中的電源狀態以及狀態間的切換
Windows Mobile有兩個版本,SmartPhone和Pocket PC,這里采用是Windows Mobile 6的PocketPC,它定義了以下幾個電源狀態(Windows Mobile的電源狀態是不能像WinCE那樣再定制的):
ON:用戶與系統交互時的狀態;
Backlight OFF:在一段時間內(默認15 s),如果一直沒有用戶操作就關閉背光,這時其他的設備都沒變化;
Screen OFF:一般由某些程序指定,才進入這個狀態。比如音樂播放器程序,當你聽音樂時按下某個鍵可以將屏幕關閉;
Suspend:Pocket PC的睡眠模式,幾乎所有設備都被關閉,直到某個硬件設備觸發中斷才將系統喚醒,這是Pocket PC系統中功耗最低的一個狀態,對這個狀態的實現直接影響到待機時間;
Resuming:Pocket PC被喚醒后的狀態,這時屏幕是關閉的,并啟動一個15 s的計時器,在這段時間內決定接下來進入哪個狀態,如果計時器超時則重新回到睡眠狀態;
Unattended:這個狀態只在Pocket PC中被使用,用戶對其不會有所察覺,即程序在后臺執行。

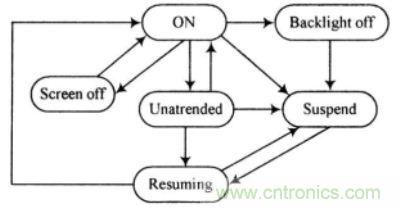

這里可以用系統電源狀態機來簡單地描述Win-dows Mobile的電源管理策略。以Pocket PC為例,系統電源狀態機如圖3所示。
圖3:Windows Mobile中的各電源狀態間
系統內部的電源管理器負責協調電源狀態的轉換,電源狀態的轉換主要由計時器超時(Timeout)、電源鍵事件(ON/OFF Event)、用戶操作(User Activity)等方式觸發。
[member]
[page]
2 PXA270平臺上電源管理的實現
電源管理的實現,涉及到系統中軟件硬件的互相配合。對于軟件來說,涉及到各個層面,包括Windows Mobile內核和設備驅動,這二者主要負責電源管理在處理器和物理外設等硬件上的實現,另外有些應用程序也會有涉及,這主要是系統電源狀態與具體應用需求之間的協調。這里應用的平臺是開發的基于PXA270的Windows Mobile智能手機平臺,該平臺搭載了NXP的基帶處理器及其外圍電路。以實現GSM通信。另外,還有藍牙、攝像頭等功能模塊,因此對該平臺進行電源管理優化是十分必要的。
2.1 內核電源管理的實現
2.1.1 Suspend/Restlume模型
對于SmartPhone,采用的是AlwaysOn模型,只是在工作一段時間后關閉背光和屏幕,但是系統仍在運行。該平臺實現的是Pocket PC,采用Suspend/Re-sume模型,在系統處于空閑時,可將系統置于Staspend狀態,此時系統處于最低的功耗狀態,在必要時再將其喚醒。在兩個模型之間需要權衡,雖然Always On沒有休眠模式,但是Suspend/Resume在Suspend和ON之間切換也是需要消耗大量能量的。系統電源狀態的切換最終會導致內核中OEM函數的調用,下面重點介紹內核中電源管理的實現,在Windows Mobile的樣例BSP中有示例代碼框架在Off.c和Xllp_SuspendAn-dResume.c可供參考。
2.1.2 Suspend流程
在平臺實現上,切換至Suspend狀態時會調用OEMPowerOff函數,此時會將外設關閉,將PXA270處理器置于sleep模式,OEMPowerOff中Suspend的具體流程,即Xllp_SuspendAndResume函數如下:
(1)設置當前程序狀態寄存器CPSR的I位和F位,以禁止IRQ和F1Q中斷;
(2)根據第一步中獲得的地址,將Power,Inter-rupt,GPIO,CLOCK等硬件平臺及OS相關的寄存器保存在Xllp_SuspendAndResume函數的全局變量中,即將這些寄存器的值保存于SDRAM中;
(3)保存ARM架構下處理器模式的相關寄存器值,除了User模式的6種處理器模式,需保存的是SP,LR,和SPSR。另外,F(xiàn)IQ模式還需保存R8~R12。為了使用stmdb批拷貝指令,在此使用“偽堆棧”,即用SDRAM中的物理空間來模擬堆棧;
(4)配置MDREFR寄存器,設置好SDRAM的自刷新頻率。在sleep模式下,SDRAM將處于自刷新狀態以維持之前保持的狀態數據,供系統喚醒時恢復到sus-pend之前的狀態;
(5)利用PSPR寄存器來保存Resume參數的物理地址,如重啟原因、睡眠模式等,PSPR的數據在sleep時不會丟失;
(6)配置PWER,PRER或PFER寄存器,以使能特定的喚醒源,這里設置RTC、來電RING中斷和電源鍵的喚醒;
(7)保存當前處理器模式的狀態寄存器,保存MMU寄存器,保存Restlme的返回地址XllpRes-umePhase3,回寫Cache,配置CP14寄存器CR7,讓處理器進入sleep模式。到此,PXA270進入sleep模式,系統處于Suspend電源狀態。
2.1.3 Resume流程
總的說來,Resume流程與Suspend是相反的,處理器初始化之后,會載入Suspend之前保存在SDRAM中的各種狀態參數,恢復之前狀態,其流程簡要介紹如下:
(1)當已使能的喚醒事件發生時。處理器會從BootLoader啟動,進行基本的硬件初始化之后。會判斷是Reset,還是sleep Resume,如果是后者,則會跳轉到Xllp_ResumePhase2A;
(2)在Xllp_ResumePhase2A中首先會將保存在PSPR中的參數取出,檢查無錯誤后,重新配置好MMU,載入處理器狀態寄存器和堆棧,跳轉至XllpRe-sumePhase3;
(3)在XllpResumePhase3載入所在環境的處理器狀態寄存器,接著逐級返回至OEMPowerOff函數,在OEMPowerOff函數中會獲得喚醒源,然后退出;
(4)此時系統由Power Manager置于Resuming狀態,Power Manager 根據喚醒源判斷是否將系統置于ON,還是繼續Suspend。
此時,系統狀態已經恢復至睡眠之前,結束了Re-sume流程,完成對系統的喚醒。
2.2 設備驅動電源管理的實現
除了對處理器的電源管理,Power Manager還有一個主要工作就是平臺上設備的電源管理。對于只有ON和OFF兩種電源狀態的設備,Power Manager通過DeviceIOControl在Suspend和Resuming時分別調用各設備驅動中實現的PowerUp和PowerDown函數,以開啟和關閉設備。在該平臺上大多數設備都屬于這種管理方式,包括LCD,Aladio Codec等,這些工作主要是在Wince流驅動的IOControl中執行一些開啟或者關閉處理器I/O電源的操作。
對于GSM和藍牙等較復雜的設備,需要能及時喚醒,如在系統Suspend來電時,GSM模塊需快速喚醒并做出響應,因此這些設備也支持sleep等模式。在進入Suspend會相應調用這些設備驅動的sleep函數,進入設備的省電模式,而在Resuming時也會調用對應的退出sleep的函數,以實現快速喚醒。
2.3 應用程序電源管理的實現
在此以自己編寫的基于DirectDraw的照相程序為例來說明應用程序中電源管理的實現。
首先,在開啟照相程序時,預覽一段時間沒有操作后,不希望按照定時器的值進入Suspend,此時需定時修改SuspendTimeout,以阻止系統進入睡眠狀態。具體做法是:
啟動一個30 s的定時器,每30 s調用一次SystemIdleTimerReset函數。另外,由于該照相程序是Overlay顯示效果,在進入拍照程序后,如果按下電源鍵進入Suspend狀態,再喚醒時系統仍處于拍照程序,但是由于PXA270的LCDController沒有再次創建Overlay層,因此程序不能顯示圖像。從使用者的角度考慮,在系統Reume之后照相程序應能恢復正常。做法如下:在程序中創建一個線程,用CreateMsgQueue創建一個消息隊列,調用RequestPowerNotifications申請獲得電源管理消息,然后調用WaitForSingleOb-ject等待通知,當收到Suspend的消息時,對程序窗口發送重新初始化Overlay的消息,在Resume后,程序會馬上執行重新初始化的流程,照相程序恢復正常。
對于1 200 mA/h的電池,該智能手機平臺能達到160 h左右的理論待機時間,以及3 h左右的通話時間。另外,睡眠及喚醒的響應時間也在1 s左右,表明Power Manager達到了提高電池電源使用效率的目標,基本滿足實際應用的需求。
