手機/智能電話隨著多波段化的趨勢，每臺的頻帶（頻帶數）增加了，功率放大器等的高頻模塊數量也增加了，對高Q值電容器要求更小型化。 以前， 0603尺寸（0.6x0.3mm）是高Q值產品中尺寸最小的，但本次是將世界首創的0402尺寸（0.4x0.2mm）GJM02系列商品化。本篇文章將會介紹“具有高Q值的GJM02系列”。

圖1：高Q值GJM02系列

高Q值片狀獨石陶瓷電容器

電容器是高頻電路運作的重要元器件之一。主要用作阻擋直流分量的耦合、阻斷交流分量的旁路，與線圈組合用于濾波電路、共振電路、匹配電路等各種電路中，根據不同的目的進行了使用分類。

高Q值片狀獨石陶瓷電容器的Q値*1非常高，在1000  以上（1MHz），比一般用電容器的損耗更低。特別適用與共振電路、調諧電路、阻抗匹配電路這類電容器的損耗對套裝的電力消耗、信號干擾、發熱特性等有巨大影響的高頻電路。

[member]
[page]
高Q值/GJM02系列的特征

高Q值電容器的特征：
   1.高頻中Q值高
   2.電極的電感值成分小，ESR值低
有以上2種。

為了實現以上性能，除了采用電介質損耗小的材料外，使用的電極材料及結構也都是損耗較小的設計。

電介質材料所使用的是高頻損耗非常小的鋯酸鈣（CaZrO3）系列陶瓷材料。另外，由于是高頻，就無法無視內部電極的電阻損耗，因此內部電極采用銅電極。銅的電阻率是1.67µΩ?cm，與一般用作陶瓷電容器內部電極的鈀的電阻率10.7µΩ?cm相比，小了約1/6，適于用作高頻電容器的電極。

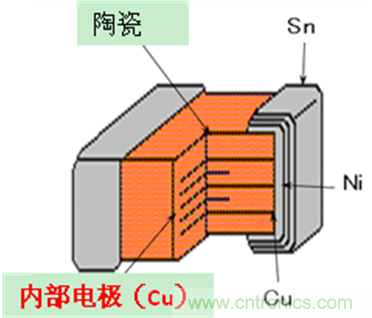

圖2：截面圖

圖3是對采用了銅內部電極的GJM02系列的Q及ESR的頻率數特性與一般用GRM02系列的比較圖。使用了銅電極后，與一般用GRM02系列相比， Q值接近1.5倍，ESR值也小了近2/3，是更適用與高頻的電容器。此外，靜電容量的溫度特性CH(0±60ppm/℃ -55℃～125℃)也顯示了靜電容量值不受溫度影響而變化，體現出一定的安定性。

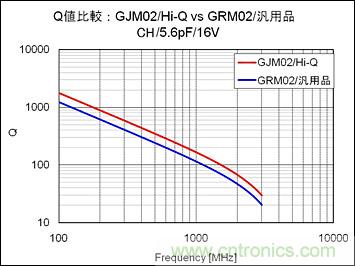

圖3：Q值比較

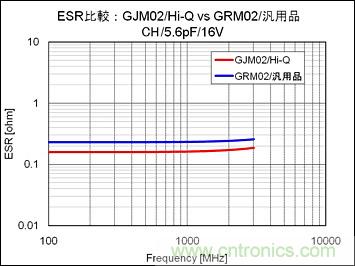

圖4：ESR值比較

在高Q值產品中，世界最小尺寸L0.4 x W0.2 x T0.2mm的GJM02系列的商品化，使我們能期待其對縮小封裝面積及套裝機器小型化/低背化的貢獻。

此外在元器件封裝過程中，由于以前采用了紙類包裝，該包裝紙出現的掉毛掉粉等現象會影響封裝過程的產品清潔度，以及由靜電導致對產品的誤吸料和存儲模塊等ESD（靜電放電）破壞的問題，因此對超小型產品用的包裝方法有了新的要求。對GJM02系列導入了寬4mm、元器件間隔距離為1mm的Emboss編帶包裝 (使用塑料載帶)的新包裝方法，稱為W4P1。

[page]
產品一覽/高Q值電容器的市場需求

高Q值/超小型0402獨石陶瓷電容器的產品一覽如下所示。

外形尺寸

0402尺寸：L=0.4±0.02、W=0.2±0.02、T=0.2±0.02 (單位: mm)
代表產品 CH特性、10pF、J偏差(±5%) 的時候: GJM0222C1C100JB01

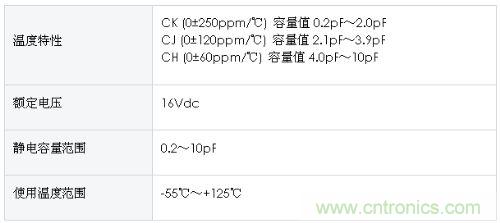

電氣特性


高Q值電容器的市場需求

對高Q值電容器需求大的是移動設備及W-LAN等低輸出（5W以下）產品的市場。
對于手機、智能電話等移動通信設備，尤其以高通話質量、低耗電為目標的PA等高頻電路，高頻段損耗小、Q值高的電容器尤為必要。最近在尺寸加速減小的移動通信設備用PA市場，0402尺寸的電容器需求在不斷增加。面向這一市場的電容器必須小型化、低成本及高Q值。

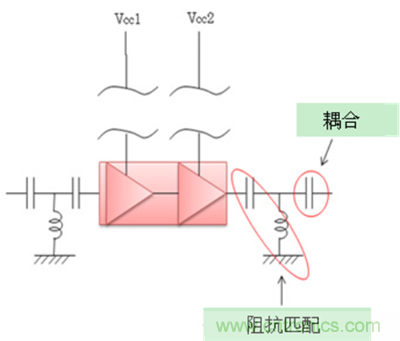

圖5：PA模塊結構事例

隨著手機/智能電話將各種頻帶覆蓋于一臺機器上的趨勢，我們可以想到，PA模塊等高頻元器件的安裝數量也會不斷增加。此外，通過降低電路損耗來延長電池壽命也十分重要，因此能推斷所使用電容器的低損耗要求也越來越高。今后，我們會不斷擴充能滿足這類需求的超小型高Q值產品陣容。
