通常的解決方案是使用一個產生正軌的正降壓或者升壓開關電源，然后使用線性穩壓器進行后期穩壓，以減少開關電源形成的電壓紋波。使用一個反向開關電源產生負軌。由于高壓負低壓降穩壓器 (LDO) 的產品系列較少，因此我們一般使用一個離散式 LC 濾波器來減弱開關噪聲。盡管這種方法有效，但它要求設計人員花費時間來計算 LC 濾波器的精度和長期穩定性。

例如，圖 1 所示參考設計便使用了 TPS54x60，其顯示了一種更為簡單的清潔電壓軌生成方法。利用這種電路，通過一個開關轉換器來構建正負電壓軌。使用兩個高電源抑制比 (PSRR)/低噪聲 LDO 進行后期穩壓，以消除開關噪聲。LDO 的噪聲性能去除了對于 LC 輸出濾波器的需求。

要創建這種參考設計，需使用一個降-升壓結構的 +60V 開關轉換器來產生一個平衡的+/-輸出電壓。利用低噪聲、高 PSRR LDO（例如：TPS7A30 和 TPS7A49 等），對開關的正負電壓輸出進行后期穩壓。圖 2 中，–18V 軌的開關穩壓器電壓紋波為約 40mV，而 +18V 軌則為 20mV。通過使用 LDO 對 300 kHz 開關穩壓器的輸出進行后期穩壓，電壓紋波得到極大減弱。這里，我們使用 60V 開關轉換器，因為接地引腳參考至 –18V 軌，并且最大 VIN為 30V。在這種配置中，開關轉換器必須承受的最大電壓為 48V。請為其寬輸入電壓、低輸出噪聲和高 PSRR 選擇 LDO。

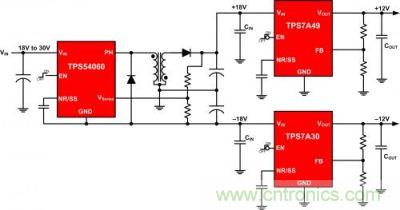

圖1：參考示意圖

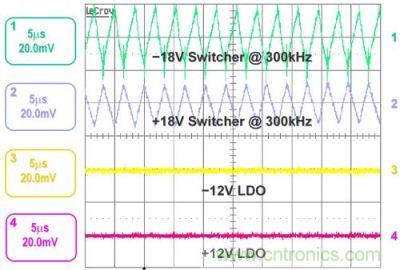

圖2：表明 LDO PSRR 性能的示波器屏幕截圖

在今天的醫療、測試測量以及工業控制市場上，隨著數據轉換器分辨率的提高，或者說隨著信號滿量程范圍的減小，對于更高噪聲性能的需求變得越來越重要。表 1 顯示了隨著數據轉換器分辨率的提高，1LSB 電壓階躍減小?；蛘撸S著滿量程電壓擺動量級的減小，1 LSB 電壓階躍減小。隨著 1 LSB 電壓值減小，電源產生的噪聲影響增加。電源產生的噪聲增加了信噪比 (SNR)，從而降低了數據轉換器的有效分辨率。例如，由于電源產生的過度噪聲，一個 16 位數據轉換器會表現得像一個 14 位數據轉換器。具體應由設計工程師來決定如何進行噪聲和精確度之間的折中。

數據轉換器精確度

表 1：LSB 折中考慮

Bits          5V FSR / 1 LSB        10V FSR / 1 LSB
 8                    20mV                          40mV
12                  1.2mV                          2.4mV
14                  0.3mV                          0.6mV
16                   76uV                          152uV
20                  4.8uV                           9.6uV
24                  0.3uV                           0.6uV

重新創建該設計的一種簡單方法是使用我們用過的相同評估板：TPS54060EVM-590用于開關電路；TPS7A30-49REVM-567 用于 LDO。

只需將開關穩壓器評估板 (EVM) 連接至 LDO EVM 的輸入便可開始評估。如果這款解決方案不符合系統電壓要求，請下載該負載點 (POL) DC/DC 轉換器工具，對開關電路進行修改，以符合您的規范。如果 LDO 板要求不同的輸出電壓，請利用 LDO 產品說明書修改反饋電阻器，以計算理想輸出電壓要求的值。使用這種方法，可通過 12V 到 30V 的輸入電壓以及 +/−2.5V 到 +/−15V 范圍的輸出電壓，產生正負電壓軌。

如果需要一款更簡單的解決方案，產生極低噪聲的穩定正負電壓軌，為ADC、DAC、雙極放大器等供電，則請考慮使用圖 1 所示參考設計。請對可用的工具及應用支持進行評估，它們可以讓正負電壓電源的創建、評估和修改變得更加輕松?，F(xiàn)在，你可以快速地創建電源部分，將更寶貴的設計時間花在數據轉換電路上面，它對于在競爭中差異化您的應用至關重要。
