反向恢復時間低至14ns的極快和超快整流器和軟恢復二極管

發布時間:2013-01-10 責任編輯:alexwang

【導讀】新的極快和超快整流器和軟恢復二極管具有極快恢復和軟恢復特性,以及低正向壓降和低泄漏電流,主要應用在適用于全混合動力和輕度混合動力汽車系統,ABS系統和HID照明中,可有效減少開關損耗和EMI/RFI。

反向恢復時間低至14ns的極快和超快整流器和軟恢復二極管
反向恢復時間低至14ns的極快和超快整流器和軟恢復二極管

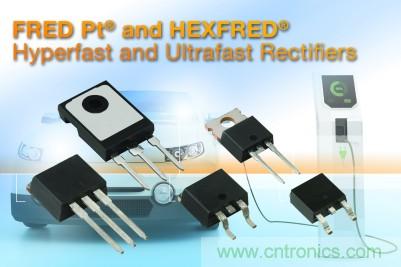

極快和超快整流器和軟恢復二極管

日前,Vishay Intertechnology宣布,推出19款采用DPAK、TO-220、D2PAK、TO-262、TO-247和改進型TO-247封裝的汽車級FRED Pt和HEXFRED極快和超快整流器和軟恢復二極管。新器件具有極快恢復和軟恢復特性,以及低正向壓降和低泄漏電流,在高頻全混合動力和輕度混合動力汽車系統,HID照明中可減少開關損耗和EMI/RFI。

這些器件反向電壓范圍為200V~1200V;低至14ns的反向恢復時間

今天發布的器件中,采用DPAK封裝的器件通過AEC-Q101認證,反向電壓為200V和600V,包括6A和8A FRED pt整流器和1個4A HEXFRED二極管。TO-220、D2PAK、TO-262、TO-247和改進型TO-247封裝的器件的反向電壓為600V和1200V,包括15A~60A FRED Pt器件和HEXFRED二極管。FRED Pt和HEXFRED整流器及快恢復二極管適用于全混合動力和輕度混合動力汽車系統的AC/DC、DC/DC、輔助和牽引逆變器;DPAK封裝的器件非常適合HID照明和ABS系統;采用TO-220、D2PAK、TO-262、TO-247和改進型TO-247功率封裝的器件適用于快速電池充電系統和20kW的主逆變器。

FRED Pt整流器采用一種平面結構,鉑摻雜壽命控制,確保達到很高的整體性能、耐用性和可靠性。這些元器件的工作結溫達到+175℃,可實現更加穩健的設計。Vishay的HEXFRED恢復二極管采用了最新的外延結構和先進的加工工藝,能夠幫助設計者大大減少緩沖、元器件數量和散熱片尺寸。DPAK、D2PAK和TO-262封裝的器件達到J-STD-020的MSL潮濕等級1級,LF最高峰值為+260℃。今天發布的器件均符合RoHS(TO-220和TO-247封裝是完全無鉛的),無鹵素。器件還滿足JESD 201 Class 1A/2錫須測試。

器件規格表:

編號

封裝

產品家族

器件種類

IF (A)

VRRM (V)

VF (V)

trr (ns)

VS-6CWH02FNxHM3

DPAK

FRED Pt

超快整流器

2 x 3

200

1

19

VS-MURD620CTxHM3

DPAK

FRED Pt

超快整流器

2 x 3

200

1

19

VS-8CWH02FNxHM3

DPAK

FRED Pt

極快整流器

2 x 4

200

0.95

23

VS-6EWH06FNxHM3

DPAK

FRED Pt

超快整流器

6

600

2.1

18

VS-6EWX06FNxHM3

DPAK

FRED Pt

極快整流器

6

600

3.1

14

VS-8EWH06FNxHM3

DPAK

FRED Pt

極快整流器

8

600

2.4

18

VS-HFA04SD60SxHM3

DPAK

HEXFRED

超快二極管

4

600

1.8

17

VS-ETH1506SxHM3

D2PAK

FRED Pt

極快整流器

15

600

2.45

21

VS-ETU3006SxHM3

D2PAK

FRED Pt

超快整流器

30

600

2

30

VS-ETH3006SxHM3

D2PAK

FRED Pt

極快整流器

30

600

2.65

27

VS-ETH1506-1HM3

TO-262

FRED Pt

極快整流器

15

600

2.45

21

VS-ETU3006-1HM3

TO-262

FRED Pt

超快整流器

30

600

2

30

VS-ETH3006-1HM3

TO-262

FRED Pt

極快整流器

30

600

2.65

27

VS-HFA25TB60HN3

TO-220

HEXFRED

超快二極管

25

600

1.7

23

VS-HFA30TA60CHN3

TO-220

HEXFRED

超快二極管

2 x 15

600

1.7

19

VS-60APU06HN3

TO-247

FRED Pt

超快二極管

60

600

1.68

34

VS-60EPU06HN3

TO-247

改進型

FRED Pt

超快二極管

60

600

1.68

34

VS-HFA30PB120HN3

TO-247改進型

HEXFRED

超快二極管

30

1200

4.1

47

VS-30EPH06HN3

TO-247改進型

FRED Pt

極快整流器

30

1200

2.6

28
