① 開關電源的工作頻率范圍:20~200KHZ；
② RCD中的二極管正向?qū)〞r(shí)間很短（一般為幾十納秒）；
③ 在調整RCD回路前主變壓器和MOS管，輸出線路的參數已經完全確定。

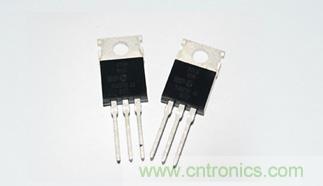

圖題：MOS管　　

有了以上幾個假設我們就可以先進行計算：

首先對MOS管的VD進行分段：
　　
ⅰ，輸入的直流電壓VDC；
ⅱ，次級反射初級的VOR；
ⅲ，主MOS管VD余量VDS；
ⅳ，RCD吸收有效電壓VRCD1。
　
對于以上主MOS管VD的幾部分進行計算：
　　
ⅰ，輸入的直流電壓VDC。
　　
在計算VDC時，是依最高輸入電壓值為準。如寬電壓應選擇AC265V，即DC375V。
VDC＝VAC *√2
　　
ⅱ，次級反射初級的VOR。
　　
VOR是依在次級輸出最高電壓,整流二極管壓降最大時計算的，如輸出電壓為：5.0V±5%（依Vo =5.25V計算），二極管VF為0.525V（此值是在1N5822的資料中查找額定電流下VF值）．
VOR＝(VF　 Vo)*Np/Ns
　　
ⅲ，主MOS管VD的余量VDS。
　　
VDS是依MOS管VD的10%為最小值．如KA05H0165R的VD=650應選擇DC65V．
VDC＝VD* 10%
　　
ⅳ，RCD吸收VRCD。

MOS管的VD減去ⅰ，ⅲ三項就剩下VRCD的最大值。實際選取的VRCD應為最大值的90%（這里主要是考慮到開關電源各個元件的分散性，溫度漂移和時間飄移等因素得影響）。
VRCD＝(VD-VDC -VDS)*90%
　　
注意：

① VRCD是計算出理論值，再通過實驗進行調整，使得實際值與理論值相吻合。
② MOS管VD應當小于VDC的2倍．（如果大于2倍，則主MOS管的VD值就過大了）。
③ VRCD是由VRCD1和VOR組成的。
④ VRCD必須大于VOR的1.3倍．（如果小于1.3倍，則主MOS管的VD值選擇就太低了）。
⑤ 如果VRCD的實測值小于VOR的1.2倍，那么RCD吸收回路就影響電源效率。
　　
ⅴ，RC時間常數τ確定。
　　
τ是依開關電源工作頻率而定的，一般選擇10~20個開關電源周期。

試驗調整VRCD值
　　
首先假設一個RC參數，R=100K/RJ15, C="10nF/1KV"。再上市電，應遵循先低壓后高壓，再由輕載到重載的原則。在試驗時應當嚴密注視RC元件上的電壓值，務必使VRCD小于計算值。如發現到達計算值，就應當立即斷電，待將R值減小后，重復以上試驗。（RC元件上的電壓值是用示波器觀察的，示波器的地接到輸入電解電容“＋”極的RC一點上，測試點接到RC另一點上）。一個合適的RC值應當在最高輸入電壓，最重的電源負載下，VRCD的試驗值等于理論計算值。
　
試驗中值得注意的現象
　　
輸入電網電壓越低VRCD就越高，負載越重VRCD也越高。那么在最低輸入電壓，重負載時VRCD的試驗值如果大于以上理論計算的VRCD值，是否和（三）的內容相矛盾哪？一點都不矛盾，理論值是在最高輸入電壓時的計算結果，而現在是低輸入電壓。重負載是指開關電源可能達到的最大負載。主要是通過試驗測得開關電源的極限功率。
　　
RCD吸收電路中R值的功率選擇
　　
R的功率選擇是依實測VRCD的最大值，計算而得。實際選擇的功率應大于計算功率的兩倍。
　
RCD吸收電路中的R值如果過小，就會降低開關電源的效率。然而，如果R值如果過大，MOS管就存在著被擊穿的危險。
