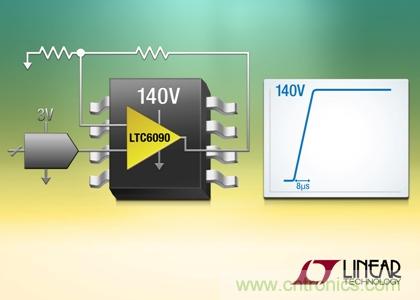

LTC6090兼有軌至軌輸出、3pA (典型值) 輸入偏置電流、1.6mV最大輸入失調電壓和3.5µVP-P低頻噪聲，可提供高性能 ATE、壓電驅動器和DAC緩沖器應用所需的精確度。增強的19V/µs速率允許輸出在不到8µs的時間內擺動至140V，增益帶寬積為10MHz。

LTC6090為具備高阻抗輸入的設計以及對泄漏電流敏感的應用而優化。除了具備裸露焊盤的標準SO-8封裝，LTC6090還采用具備保護引腳的TSSOP封裝。這允許保護環容易地環繞輸入放置以完全圍住輸入。

熱特性是任何高壓和空間受限系統都關注的問題。LTC6090的設計考慮到了這些挑戰。電源電流的最大值僅為3.9mA。輸出電流的典型值為 ±10mA。當該器件的結溫超過145°C時，熱標記引腳 (TFLAG) 發出信號。這個引腳可以連接至輸出停用引腳，以實現主動式熱量管理。TSSOP-16和SOIC-8封裝版本均包括裸露焊盤，以最大限度地降低熱阻。

LTC6090有三種溫度范圍：0°C至70°C、-40°C至85°C和-40°C至125°C結溫。千片批購價為每片3.45美元。

性能概要

1、電源電壓范圍：±4.75V至±70V (140V)
2、0.1Hz至10Hz噪聲：3.5µVP-P
3、輸入偏置電流：最大值為50pA
4、低失調電壓：隨溫度變化的最大值為1.6mV
5、軌至軌輸出級
6、輸出吸收和供電電流：10mA
7、10MHz增益帶寬積
8、19V/µs電壓變化速率
9、11nV/√Hz噪聲密度
10、熱停機
11、采用耐熱增強型SOIC-8E或TSSOP-16E封裝
