目前,全球手機的出貨量在持續穩定的增長,在中國手機市場中,Feature Phone 和 Smart Phone 音樂播放的揚聲器已經是一個標準配置,音樂手機對高質量的音頻輸出要求也日益提高。在設計手機方案音頻模塊時,如何抗音頻破音輸出和合理的音頻增益控制是手機硬件設計工程師最為關注的,希望音頻的音量輸出音質好、音量大、而又不出現破音。這需要花費大量的時間來對方案的硬件系統進行測試和調節。
燦瑞半導體有限公司(Orient-Chip Semiconductor Co.,Ltd)于2010年Q3向市場推出了創新的、擁有專有技術的增益自動調節抗破音輸出的音頻功率放大器IC OCA7220-防破音、超低EMI、輸出功率3W的D類音頻功放;其創新和獨特的Anti-Crack Protection (ACP) 技術,可有效的抗音頻破音輸出和增益控制這個兩難的手機音頻輸出的技術難題。
OCA7220 主要特性:
最大輸出功率為 3W ;最大的電池使用壽命和最小的發熱量
獨特的、創新的抗破音(ACP)功能,NCN1,NCN2,NCNOFF 3種模式可選
靜態電流4Ma、關斷模式下電流為0.5μA
內置過流保護,過溫保護和欠壓保護。
理想的PWM 輸出級,無需LC 輸出濾波器
內建250KHz 振蕩器,無需額外的電容和電阻
寬范圍的工作電壓(2.5V~5.5V)
全差分的設計減小了射頻整流,無需旁路電容
優秀的電源電壓抑制比(-75dB)、優秀的共模抑制比,無需輸入耦合電容
封裝形式:micro SMD(CSP9)
破音出現的原理是,當音樂音量較大時,控制輸出的增益不變的情況下,輸出的功率會超出PA所能承受的極限值,音源就會出現削頂失真,造成輸出音頻的破音。OCS專有的ACP技術就是基于這個問題所做的技術創新,當輸入音源音量較大,自動降低PA內部設置的增益倍數,使輸出的音源在無失真的情況,輸出功率可以達到最大。OCS抗破音技術(ACP)采用的是專業音響系統中的壓縮/限幅技術,有門限閾值、啟動時間和釋放時間等重要參數。
門限閾值:啟動抗破音 (ACP)功能的閾值電壓大小,是系統所允許的最大不失真輸出幅度。
啟動時間:從檢測的信號超過閾值電壓后,到壓縮功能全部展開的時間。啟動時間很大程度上取決于被處理聲音信號的種類和希望得到的特點:短的啟動時間通常使聲音 “圓潤”,很快就可以使聲音進入完全的壓縮狀態;長的啟動時間可以較好地反映悠長、緩慢變化的信號。典型的啟動時間為1ms-100ms
釋放時間:釋放時間的選擇也取決于被處理聲音信號的種類和希望得到的特點,短的釋放時間可以很好地響應快速變化的聲音信號,比如急促的槍炮聲和尖銳短暫的報警聲,長的釋放時間會使聲音平滑,柔和。典型的釋放時間為20ms-5s

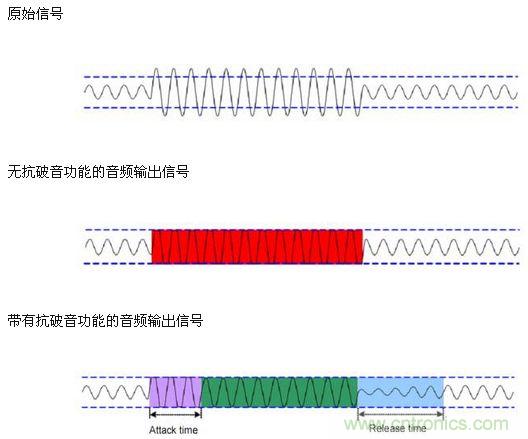

下面是不同功能下的音樂的波形特點:
從以上音頻輸出信號圖,我們可以看出,帶有抗破音輸出技術-ACP功能的輸出明顯平緩,而且輸出功率在無失真的前提下,達到了極致,提高了音樂的整體的音質和音量。
燦瑞半導體有限公司/Orient-Chip Semiconductor Co.,Ltd-OCS是世界領先的模擬、數字以及混合信號IC設計公司。專注于提供給客戶最多元化及最具性價比競爭力的IC產品,完整的解決方案及最優質的服務。OCS自成立以來,不斷致力于研發新一代集高級能率比與可控成本于一體的IC,同時也提供給客戶最完整的客制化系統設計支持和服務。
燦瑞半導體推出音頻功率放大器IC
發布時間:2010-11-09 責任編輯:abbywang
