大功率開關電源短路嘯叫的原因

發布時間:2013-03-18 責任編輯:easonxu

【導讀】相信大家遇到過這種情況,開關電源在滿載后突然將電源短路測試,有時候會聽到電源有嘯叫的情況;或者是在設置電流保護時,當電流調試到某一段位,會有嘯叫,其嘯叫的聲音抑揚頓挫,甚是煩人,究其原因主要為以下。


當輸出負載較大,接近電源功率極限時,開關變壓器可能會進入一種不穩定狀態:前一周期開關管占空比過大,導通時間過長,通過高頻變壓器傳輸了過多的能量;直流整流的儲能電感本周期內能量未充分釋放,經PWM判斷,在下一個周期內沒有產生令開關管導通的驅動信號或占空比過小;開關管在之后的整個周期內為截止?fàn)顟B(tài),或者導通時間過短;儲能電感經過多于一整個周期的能量釋放,輸出電壓下降,開關管下一個周期內的占空比又會大…… 如此周而復始,使變壓器發生較低頻率(有規律的間歇性全截止周期或占空比劇烈變化的頻率)的振動,發出人耳可以聽到的較低頻率的聲音。 同時,輸出電壓波動也會較正常工作增大。

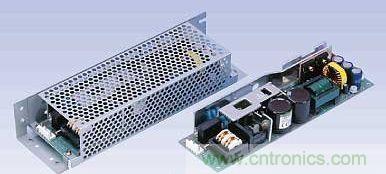

圖題:大功率開關電源短路嘯叫
圖題:大功率開關電源短路嘯叫

當單位時間內間歇性全截止周期數量達到總周期數的一個可觀比例時,甚至?xí)钤竟ぷ髟诔曨l段的變壓器振動頻率降低,進入人耳可聞 的頻率范圍,發出尖銳的高頻“哨叫”。此時的開關變壓器工作在嚴重的超載狀態,時刻都有燒毀的可能——這就是許多電源燒毀前“慘叫”的由來,相信有些用戶曾經有過類似的經歷。 空載,或者負載很輕時開關管也有可能出現間歇性的全截止周期,開關變壓器同樣工作在超載狀態,同樣非常危險。

針對此問題,可通過在輸出端預置假負載的方法解決,但在一些“節省”的或大功率電源中仍偶有發生。當不帶載或者負載太輕時,變壓器在工作時所產生的反電勢不能很好的被吸收。這樣變壓器就會耦合很多雜波信號到你的1.2繞組。這個雜波信號包括了許多不同頻譜的交流分量。其中也有許多低頻波,當?shù)皖l波與你變壓器的固有振蕩頻率一致時,那么電路就會形成低頻自激。變壓器的磁芯不會發出聲音。我們知道,人的聽覺范圍是20--20KHZ.所以我們在設計電路時,一般都加上選頻回路。以濾除低頻成份。從你的原理圖來看,你最好是在反饋回路上加一個帶通電路,以防止低頻自激。或者是將你的開關電源做成固定頻率的即可。
