【導讀】Linear推出 LTC3722-1 的H 級版本，該器件是一個相位調制的全橋式 DC/DC 控制器，具有自適應或手動零電壓開關 。該器件的 ZVS 延遲控制和可調同步整流定時功能可優化效率，同時減少變壓器尺寸和電磁干擾，適合高達數千瓦的隔離式高功率應用。

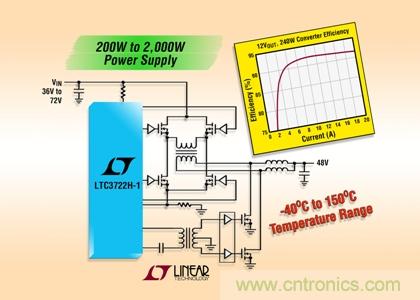

150°C 全橋式控制器
LTC3722-1 的自適應零電壓技術是通過檢測橋MOSFET 和輸入電壓來實現的，使轉換器適應負載電流、溫度、元件容差、驅動電路延遲或輸入電壓波動中的任何變化。其他的功能還包括：固定頻率電流模式控制、可調節電流限制、前沿消隱、軟啟動、短路保護和可編程斜率補償。一個精確的 5V 低壓差穩壓器為電源輔助電路提供高達 15mA 的電流。
H 級版本可在高達 150°C 的結溫下工作，而E 和I 級版本所能承受的最大結溫為85°C。H 級產品通過測試，確保可以承受 150°C 的最大結溫，這使其非常適合汽車和工業應用，因?yàn)檫@些應用受制于高環境溫度。
LTC3722-1 采用 SSOP-24 封裝。H 級版本的千片批購價為每片 6.24 美元。
性能概要：LTC3722-1
- 自適應或手動零電壓開關
- 可調節同步整流
- 可編程前沿消隱
- 電流模式控制
- 100kHz 至 600kHz 的固定可編程工作頻率
- 100kHz 至 600kHz的同步工作頻率
- 可調節電流限制
- 軟啟動
- 5V/15mA LDO 輸出
- 可編程斜率補償
- 短路及過載保護
- -40°C 至 150°C 工作結溫范圍
