Linear推出相位噪聲很低的DC至300MHz緩沖器 / 驅動器

發布時間:2013-04-12 來源:電子元件技術網 責任編輯:hedyxing

【導讀】Linear推出 DC 至 300MHz 的雙輸出緩沖器 / 驅動器 / 邏輯轉換器 LTC6957,該器件非常適用于將正弦波轉換成相位噪聲很低的邏輯電平信號。

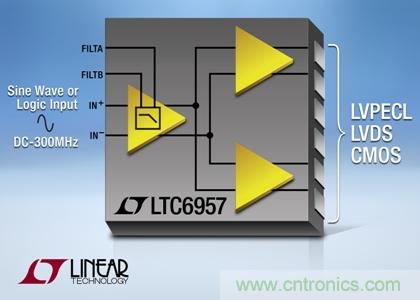

 相位噪聲很低的 DC 至 300MHz 緩沖器 / 驅動器
相位噪聲很低的 DC 至 300MHz 緩沖器 / 驅動器

以前的解決方案無法在不引起明顯抖動的情況下完成這種轉換。LTC6957 將 DC 至 300MHz 基準頻率轉換成雙 LVPECL、LVDS 或CMOS 輸出,在 12kHz 至 20MHz 集成帶寬上產生非常低的 45fsRMS (LVPECL) 附加抖動以及低于 200fsRMS 的總體抖動。另外,該器件還具有一種專有的可選輸入級帶寬限制功能,對于緩慢擺率信號,此功能可使附加相位噪聲大幅改善 4dB ~ 7dB。

雖然 LTC6957 可用于將任何信號類型轉換為邏輯電平信號,但其特別擅長轉換正弦波信號??蛇x的頻帶限制輸入級能夠?qū)崿F(xiàn)正弦波的最優轉換和最低的附加抖動。該器件非常適合于那些分配系統時鐘基準以實現板級同步的系統。其還可用作一個時鐘驅動器,適用于模數轉換器 (ADC)、數模轉換器 (DAC) 或具有高達 300MHz 時鐘頻率的 DDS (直接數字合成) IC。

LTC6957 有 4 種輸出邏輯信號類型:LTC6957-1 提供兩個 LVPECL 輸出;LTC6957-2 提供兩個 LVDS 邏輯輸出;LTC6975-3 和 LTC6957-4 則分別提供兩個同相 CMOS 或互補 CMOS 輸出,輸出擺率低至 3ps (典型值)。每個器件都采用符合 RoHS 要求的小型 12 引腳 MSOP 或 3mm x 3mm DFN 封裝,并可提供工業級和汽車級版本,這兩種版本分別支持 -40°C 至 85°C 和 -40°C 至 125°C 的工作溫度范圍。LTC6957 已投產,千片批購價為每片 3.60 美元。

性能概要:LTC6957

- 相位噪聲很低的緩沖器 / 驅動器
- 優化正弦波信號至邏輯電平信號的轉換
- 提供 4 種類型的邏輯輸出:
- LVPECL (LTC6957-1)
- LVDS (LTC6957-2)
- 同相和互補 CMOS (LTC6957-3、LTC6957-4)
- 總體附加抖動:<150fsRMS
-頻率范圍:DC 至 300MHz
- 采用 3.3V 電源工作
- 低輸出擺率:典型值為 3ps
- 采用 12 引腳 MSOP 和 3mm x 3mm DFN 封裝
