新型穩壓器LTM8028簡介 新型穩壓器LTM8028簡介
凌力爾特公司 (Linear Technology Corporation) 推出 1mV 輸 出波紋 µModule (微型模塊) 穩 壓器LTM8028，該新器件特別為數據轉換器和高速收發器供電而設計。低輸出紋波最大限度地抑制 了高速數據收發器中的隨機抖動，可實現絕佳的誤碼率 (BER) 性能。測試顯示，當給一個模數轉 換器 (ADC) 供電時，與典型的降壓型穩壓器相比，LTM8028 可改善13dB 無寄生動態范圍 (SFDR)。該 µModule 穩壓器采用緊湊型

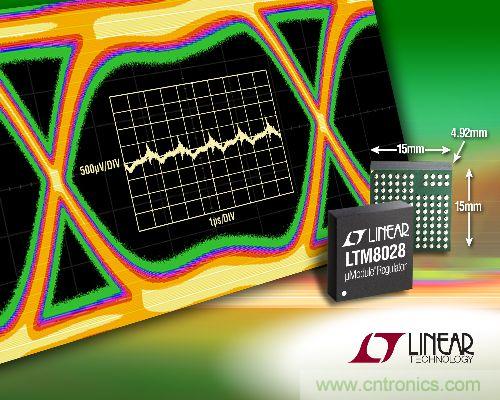

圖1：穩壓器LTM8028
穩壓器LTM8028的技術特點
一個三態數字接口用于確定 LTM8028 的輸 出電壓，其可在 0.8V 至 1.8V 的范圍內以 50mV增量進行調節。輸出電壓調節準確度在整個溫度范圍內為 ±1.5%。輸出噪聲在 10Hz 至 100kHz 的頻率 范圍內僅為 40µVRMS。降壓型穩壓器具有一個準確度在 ±10% 以內的用戶可調電流限值，以及一 個介于 200kHz 至 1MHz 之間的可調開關頻率，并可選擇同步至一個處于相同頻率范圍的外部時鐘。
穩壓器LTM8028應用范圍
LTM8028 保證在

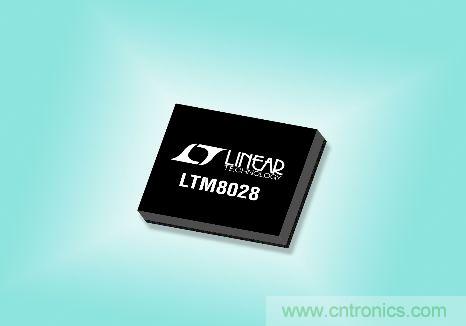

圖片2：1mV 輸出紋波、
性能概要：LTM8028
。低噪聲降壓模塊
。與典型開關電源相比，SFDR 改善了 13dB
。輸出波紋 <1mV
。6V 至 36V VIN 范圍
。在內部鏈接的開關電源和 LDO VOUT
。引腳三態接口設置 VOUT 在 0.8V 至 1.8V 范圍 (以 50mV 增量)
。在整個溫度范圍內準確度達 ±1.5%
?？刹⒙?lián)至高達
