運算放大器通常用于在工業(yè)流程控制、科學儀器和醫(yī)療設備等各種應用中產生高性能電流源。圖1所示的改進型Howland電流源非常受歡迎，因為它可以驅動接地負載。允許相對較高電流的晶體管可以用MOSFET取代，以便達到更高的電流。對于低成本、低電流應用，可以去除晶體管。

這種電流源的精度取決于放大器和電阻，電阻容差會影響精度，放大器的失調電壓和失調電流也會影響精度?？梢允褂?Multisim 進行仿真，了確這些規(guī)格對精度產生的影響。而集成差動放大器具有較低的失調電壓、失調電壓漂移、增益誤差和增益漂移，可以經濟高效地實現精確穩(wěn)定的電流源。

下面介紹如何選擇外部電阻以最大程度減少誤差。


                                    圖1. 改進型Howland電流源驅動接地負載。

通過對改進型Howland電流源進行分析，可以得出傳遞函數：

(1)

提示1：設置R2 + R5 = R4

在公式1中，負載電阻影響輸出電流，但如果我們設置R1 = R3和R2 + R5 = R4, 則方程簡化為：

(2)

此處的輸出電流只是R3、R4和R5的函數。如果有理想放大器，電阻容差將決定輸出電流的精度。

提示2：設置RL = n × R5

為減少器件庫中的總電阻數，請設置R1 = R2 = R3 = R4?，F在，公式1簡化為：

(3)

如果R5 = RL，則公式進一步簡化為：

(4)

此處的輸出電流僅取決于電阻R5。

某些情況下，輸入信號可能需要衰減。例如，在處理10 V輸入信號且R5 = 100 Ω的情況下，輸出電流為100 mA。要獲得20 mA的輸出電流，請設置R1 = R3 = 5R2 = 5R4?，F在，公式1簡化為：

如果RL = 5R5 = 500 Ω，則：

(5)

提示3：R1/R2/R3/R4的值較大，可以改進電流精度

大多數情況下，R1 = R2 = R3 = R4，但RL ≠ R5，因此輸出電流如公式3所示。例如，在R5 = 100 Ω且RL = 500 Ω的情況下，圖2顯示電阻R1與電流精度之間的關系。要達到0.5%的電流精度，R1必須至少為40 kΩ。

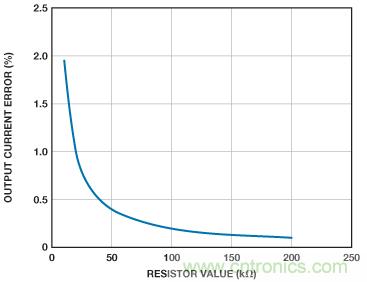

                                                               圖2. R1與輸出電流精度之間的關系。

提示4：電阻容差影響電流精度

實際電阻從來都不是理想的，每個電阻都具有指定的容差。圖3顯示了示例電路，其中R1 = R2 = R3 = R4 = 100 kΩ，R5 = 100 Ω，而且RL = 500 Ω。在輸入電壓設置為0.1 V的情況下，輸出電流應該為1 mA。表1顯示由于不同電阻容差而導致的輸出電流誤差。為達到0.5%的電流精度，請為R1/R2/R3/R4選擇0.01%的容差，為R5選擇0.1%的容差，為RL選擇5%的容差。0.01%容差的電阻成本昂貴，因此更好的選擇是使用集成差動放大器（例如 AD8276，它具有更好的電阻匹配，而且更加經濟高效。

                                                     圖3.IOUT= 1 mA的示例電路。

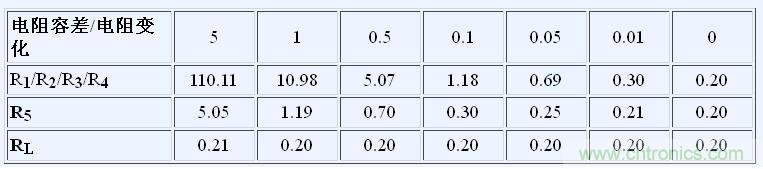

表1. 最差情況輸出電流誤差(%)與電阻容差(%)
