如今市場上先進功率元件的種類數不勝數，要為一項應用選擇到合適的功率元件可以說很艱巨。以太陽能逆變器應用為例，絕緣柵雙極晶體管 (IGBT) 能比其他功率元件提供更多的效益，包括高載流能力、以電壓而非電流進行控制，并能使逆并聯二極管與IGBT配合。本文介紹如何利用全橋逆變器拓?fù)浼斑x用合適的IGBT，使太陽能應用的功耗降至最低。

太陽能逆變器的典型架構

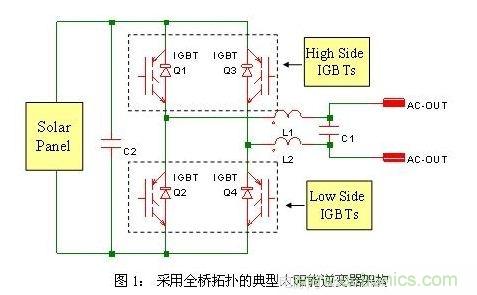

太陽能逆變器是一種功率電子電路，能把太陽能電池板的直流電壓轉換為交流電壓來驅動家用電器、照明及電機工具等交流負載。如圖1所示，太陽能逆變器的典型架構一般采用四個開關的全橋拓?fù)洹?br />

在圖1中， Q1 和Q3被指定為高壓側IGBT，Q2 和Q4 則是低壓側 IGBT。 該逆變器用于在其目標市場的頻率和電壓條件下，產生單相位正弦電壓波形。有些逆變器用于連接凈計量效益電網的住宅安裝，這就是其中一個目標應用市場，此項應用要求逆變器提供低諧波交流正弦電壓，讓電力可注入電網中。

為滿足這個要求，IGBT可在20kHz或以上頻率的情況下，對50Hz或60Hz的頻率進行脈寬調制，因此輸出電感器L1和L2便可以保持合理的小巧體積，并能有效抑制諧波。此外，由于其轉換頻率高出人類的正常聽覺頻譜，因此該設計也可盡量減少逆變器產生的可聽噪聲。

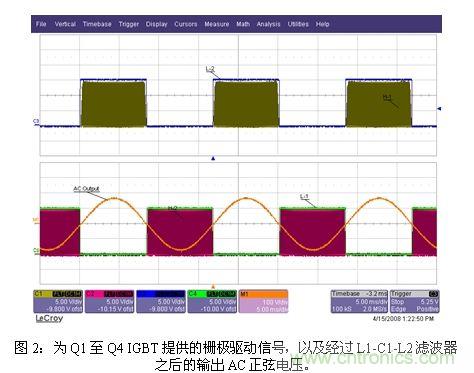

脈寬調制這些IGBT的最佳方法是什么？怎樣才能把功耗降到最低呢？方法之一是僅對高壓側IGBT進行脈寬調制，對應的低壓側IGBT以50Hz或60Hz換相。圖2所示為一個典型的柵壓信號。當Q1 正進行脈寬調制時，Q4維持正半周期操作。Q2和Q3在正半周期保持關斷 。到了負半周期，當Q3進行脈寬調制時，Q2保持開啟狀態。Q1和Q4會在負半周期關斷。圖2 也顯示了通過輸出濾波電容器C1的AC正弦電壓波形。


此變換技術具有以下優點：

• (1)電流不會在高壓側反并二極管上自由流動，因此可把不必要的損耗低至最低。
• (2)低壓側IGBT只會在50Hz或60Hz工頻進行切換，主要是導通損耗。
• (3)由于同一相上的IGBT絕對不會以互補的方式進行轉換，所以不可能出現總線短路擊穿情況。
• (4)可優化低壓側IGBT的反并聯二極管，以盡量減低續流和反向恢復導致的損耗。

下頁內容：IGBT技術和IGBT的選擇
[page]
IGBT技術和IGBT的選擇

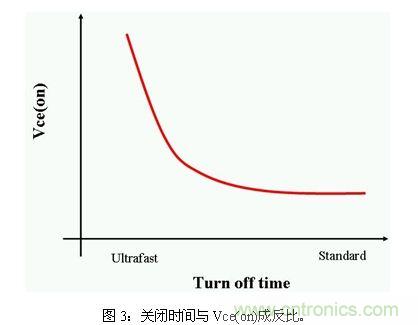

IGBT基本上是具備金屬門氧化物門結構的雙極型晶體管 (BJT) 。這種設計讓IGBT的柵極可以像MOSFET一樣，以電壓代替電流來控制開關。作為一種BJT，IGBT的電流處理能力比MOSFET更高。同時，IGBT亦如BJT一樣是一種少數載體元件。這意味著IGBT關閉的速度是由少數載體復合的速度快慢來決定。此外，IGBT的關閉時間與它的集極-射極飽和電壓 (Vce(on)) 成反比(如圖3所示)。


以圖3為例，若IGBT擁有相同的體積和技術，一個超速IGBT比一個標準速度的IGBT擁有更高的Vce(on) 。然而，超速IGBT的關閉速度卻比標準IGBT快得多。圖3反映的這種關系，是通過控制IGBT的少數載體復合率的使用周期以影響關閉時間來實現的。

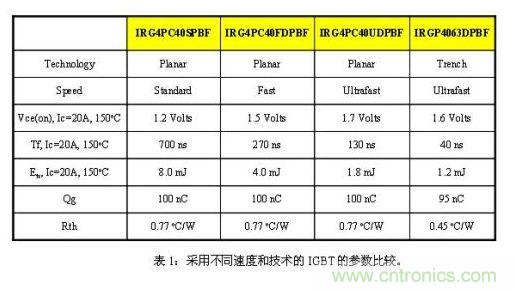

表1顯示了四個擁有相同尺寸的IGBT的參數值。前三個IGBT采用同樣的平面式技術，但使用不同的壽命復合控制計量。從表中可見，標準速度的IGBT具有最低Vce(on) ，但與快速和超速平面式IGBT相比，標準速度的IGBT下降時間最慢。第四個IGBT是經優化的槽柵IGBT，能夠?yàn)樘?yáng)能逆變器這類高頻率切換應用提供低導通和開關損耗。請注意，槽柵IGBT的Vce(on) 和總切換損耗 (Ets) 比超速平面式IGBT低。
