如今的移動電源類型和款式多種多樣，從造型、體積、設計每一款移動電源都不盡相同，相信很多消費者在挑選移動電源的時候都有選擇困難癥了。今天給大家介紹一款，由富基仕出品的創意時尚移動充電設備——Power Cube。為了滿足大家的好奇心，我們對其進行了解剖，以此揭秘一下富基仕 Power Cube 移動電源內部心臟構造。

富基仕 Power Cube 移動電源拆解開始！

一個產品縱然有著出色外觀設計，細膩的手感，但這也只是外在的表面。一款優秀的移動電源產品還涉及到芯片、電路設計、PCB 板、電芯每一個環節，這都關系到移動電源的質量問題。

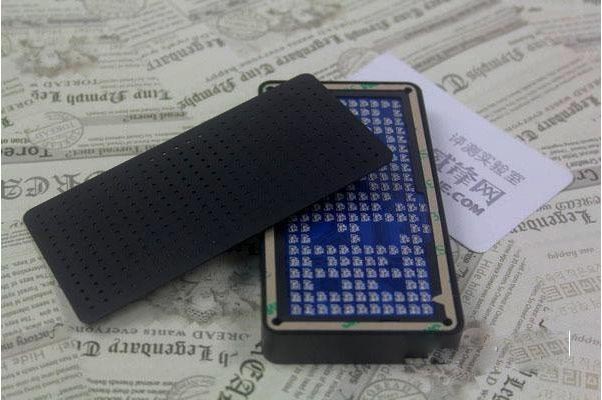

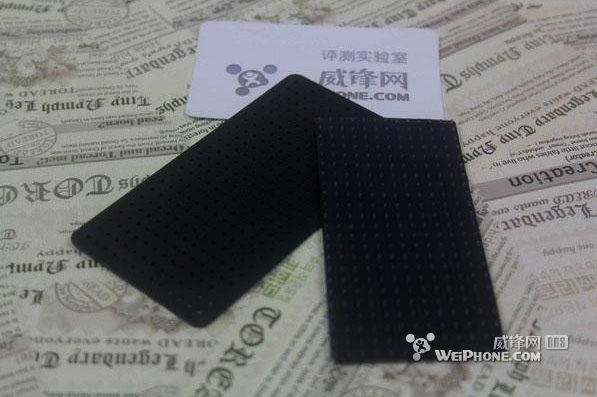

首先把 Power Cube 的金屬前面板給卸下來，前面板還鑲嵌這一個軟性的塑料膜，這層朔料膜起到在金屬前面板和電源的 LED 之間起到一種緩沖的作用，防止金屬前面板直接和 LED 直接接觸。這層塑料膜還起到了很好的防塵和防水功能，避免了灰塵和水滴直接進入移動電源的內部。

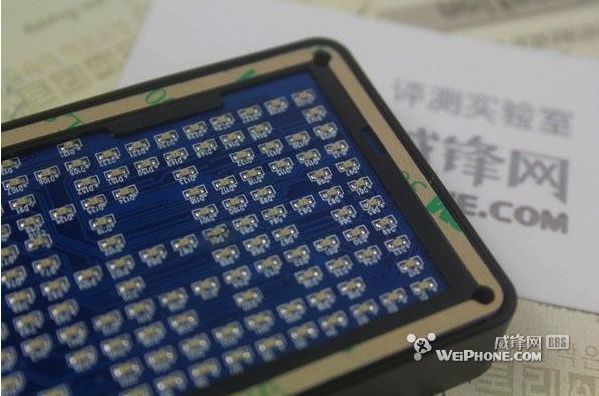

可以看到前面板下電路板上密密麻麻的 LED 燈，接著扭開移動電源四角的四顆螺絲。

[page]

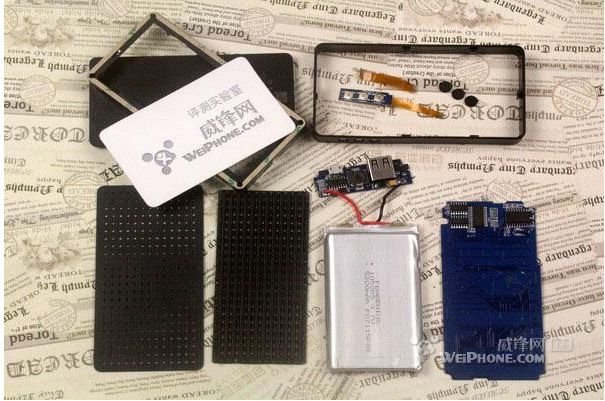

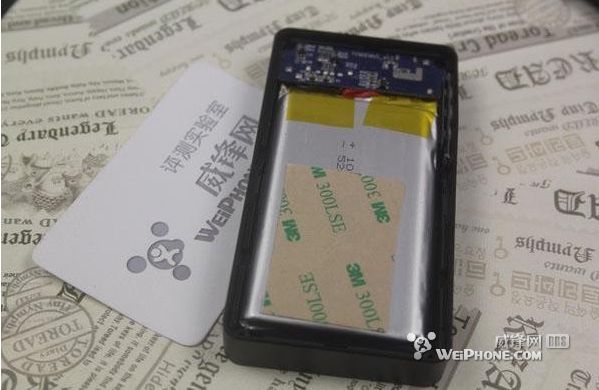

打開 Power Cube 的后蓋可以看到 PCB 板 的背面和一塊 5200 毫安的鋰離子聚合物電芯，鋰離子聚合物是一種新型電池，標稱電壓 3.6 或 3.7V，它具備能量密度高、無記憶效應、高轉換效率及高安全性等多種優勢特征，沒有爆炸等安全隱患，是很多大的品牌電池主要使用的電芯，但是成本也要高很多。電芯和 PCB 板 連接的地方有一層金手指，這種材料叫茶色高溫膠(金手指)，是一種聚酰亞胺膜，專門防止高溫、短路、漏液等隱患。

事實上，Power Cube 除了上面一塊我們能看見的 PCB 板之外，PCB 板的下面還有還有一個搭載移動電源主控芯片的電路板。
[page]
下面我們重點就來看一下 Power Cube 的各個芯片和元件。

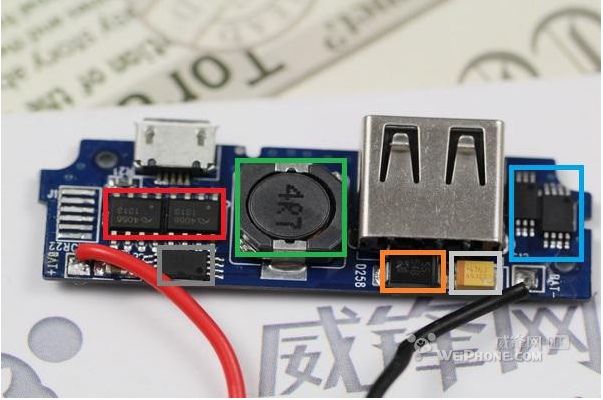

紅色：4056 充電管理芯片，日本精工生產
深灰：電源保護芯片，日本精工生產
綠色：4R7 電感，TDK 生產
黃色：肖特基二極管，臺芯
灰色：鉭電容，ABX原裝
藍色：MOS 管 日本精工生產

白色：74HC164D 串并轉換芯片
黑色：SM16126D  LED 驅動IC 芯片
黃色：NEC 原廠訂制 Fengenius 主控芯片
[page]

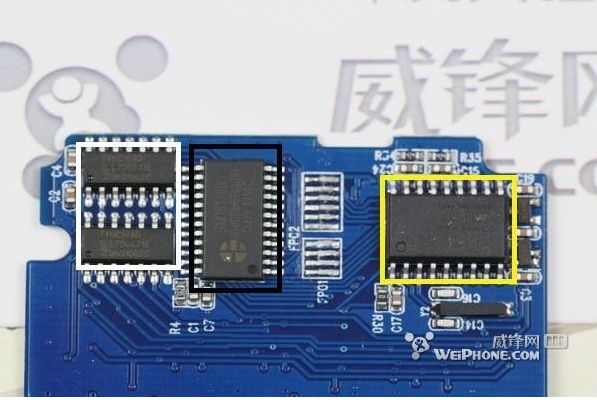

我們?cè)賮砜磶讖埿酒奶貙憟D：

由NEC 生產的原廠訂制 Fengenius 主控芯片，主要功能驅動 LED 燈發光，內部自帶時鐘控制程序，保證時間的精確度。自動控制升壓，充電，LED 恒流。

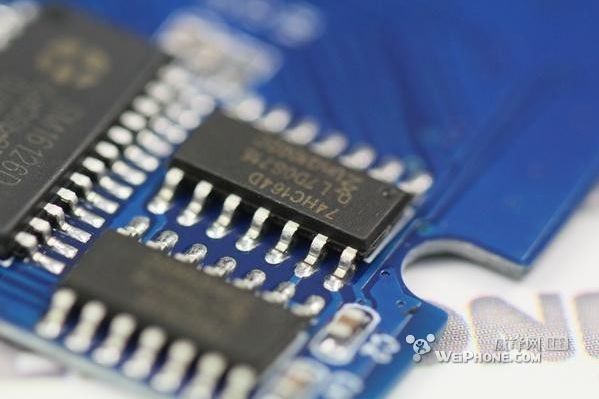

74HC164D 串并轉換芯片



SM16126D

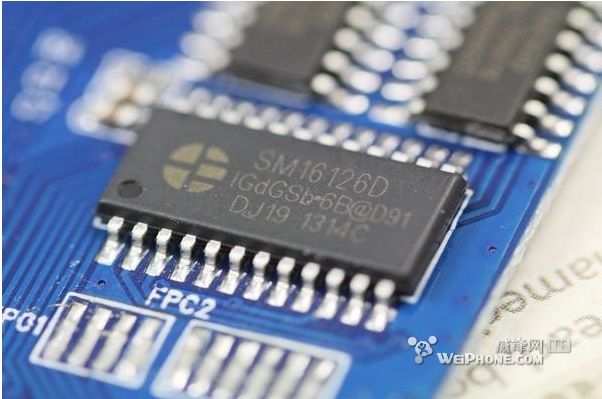

SM16126D 是專為 LED 顯示屏設計的驅動芯片，內建 CMOS 位移寄存器與鎖存功能，可以將串行的輸入數據轉換成并行輸出數據格式。
[page]

日本精工生產的 MOS 管



TDK 生產的 4R7 電感

肖特基二極管臺灣生產 ，鉭電容 ABX 原裝

[page]

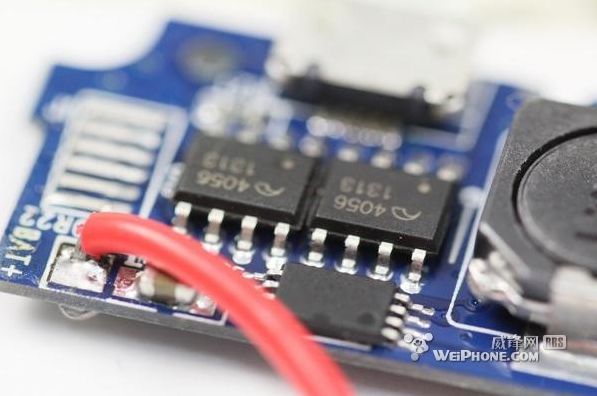

日本精工生產的 4056 充電管理芯片和電源保護芯片

通過詳盡的觀察，Power Cube 的結構布局非常整齊，走線也很工整，空間設計合理，電池和電路板非常嚴密的“躺”在槽內，從這些結構工藝來看，設計的確做的非常嚴謹。電芯采用的是鋰離子物理聚合電芯，控制芯片主要由日本精工和臺灣企業生產。而且配備了一塊由 NEC 生產的 Fengenius Power Controller 芯片，從做工和用料上來說 Power Cube 都是十分用心的。

在這里特別提一下，NEC 生產訂制的 Fengenius Power Controller 芯片，除了能夠有效提供穩定的充電電流，還能自動設別你的設備，以提供適合個人設備的最佳充電電流。而且在為設備充滿的同時能夠自動斷電，避免造成電流的浪費，還能更好的保護用戶智能設備的電池。正面電路板包括升壓電路、保護電路、溫度監控電路等部分。多種保護設計最大限度的保證了使用安全。
