DIY:自制紅外遙控開關【附電路圖】

發布時間:2013-09-30 責任編輯:eliane

【導讀】今天小編為大家介紹一款紅外遙控開關的制作。不論是家里有小孩子,個頭還小夠不著開關,還是家里有老人家,年紀大了晚上開燈關燈行動不方便,或者只是自己懶得起床去開燈關燈,有了這個紅外遙控開關,問題通通解決。來看看作者是怎么DIY的吧!

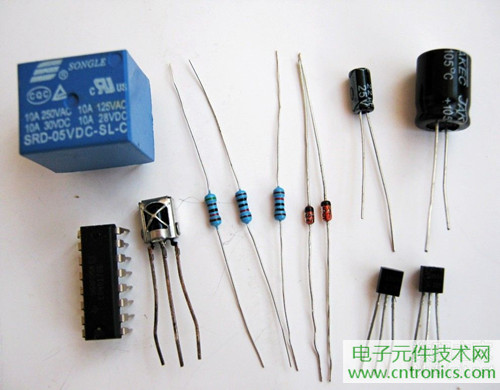

自制紅外遙控開關要用到的元件

DIY:自制紅外遙控開關【附電路圖】

●5V繼電器
●CD4017芯片
●紅外一體接收頭
●兩個9014三極管
●一個51K和兩10K電阻,一個4148二極管,一個5V穩壓二極管
●一個220uf/50v和一個22uf/25v電容

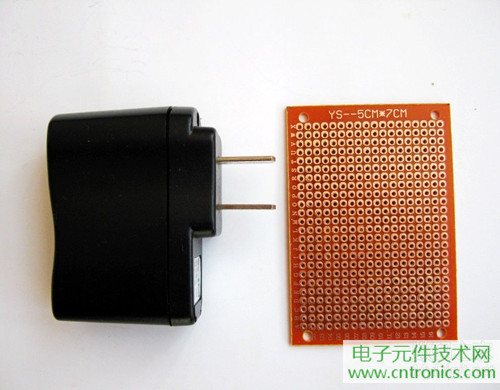

用手機充電頭作電源以及焊接用的洞洞板。

DIY:自制紅外遙控開關【附電路圖】

焊接前先在面包板上做試驗。

DIY:自制紅外遙控開關【附電路圖】
[page]
通電測試?yán)^電器有吸合。

DIY:自制紅外遙控開關【附電路圖】

按大體布局畫個草圖準備焊接。

DIY:自制紅外遙控開關【附電路圖】

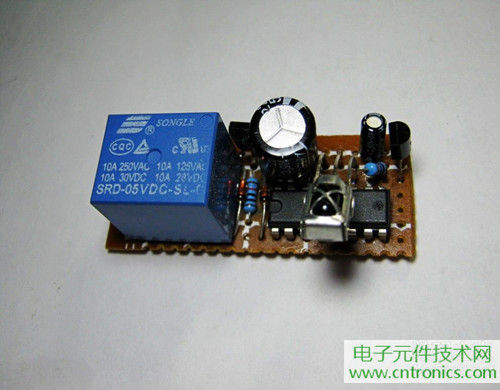

焊接完成圖。

DIY:自制紅外遙控開關【附電路圖】

已修整好的樣子。

DIY:自制紅外遙控開關【附電路圖】
[page]

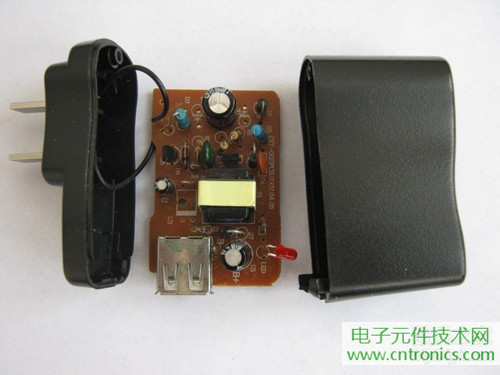

一個山寨的5V500mA手機充電頭用作接收器電源。

DIY:自制紅外遙控開關【附電路圖】

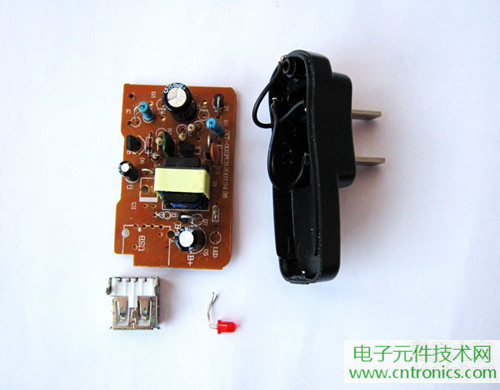

取下電路板和多余的U口及指示燈。

DIY:自制紅外遙控開關【附電路圖】

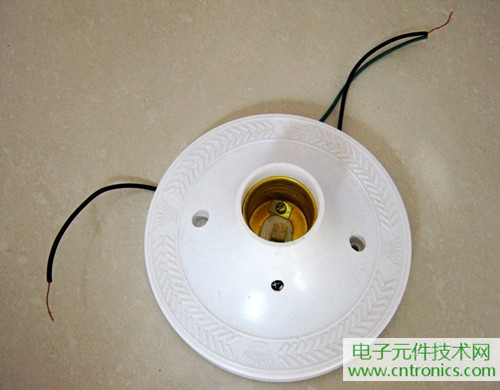

找個平口燈座進行組裝。

DIY:自制紅外遙控開關【附電路圖】

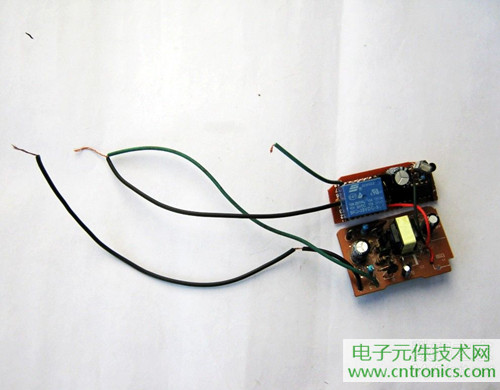

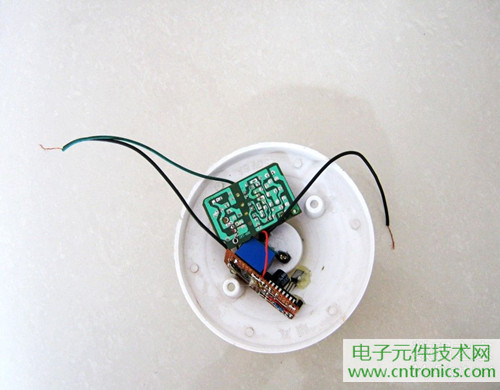

兩電路板連接完成。

DIY:自制紅外遙控開關【附電路圖】
[page]

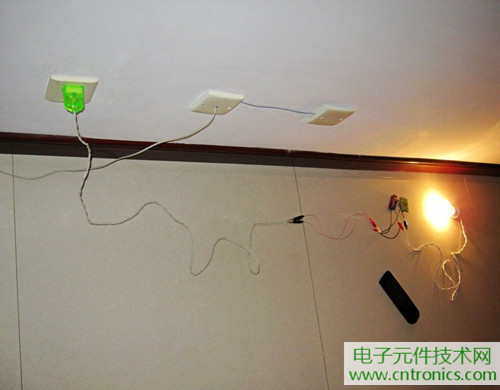

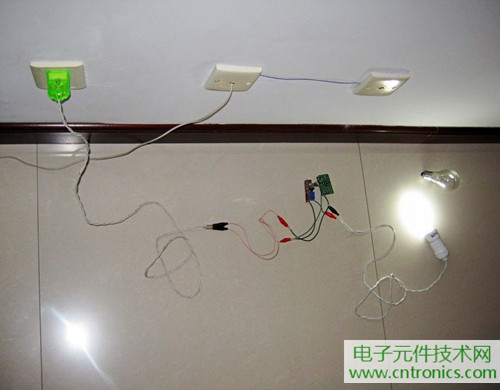

實驗OK。

DIY:自制紅外遙控開關【附電路圖】

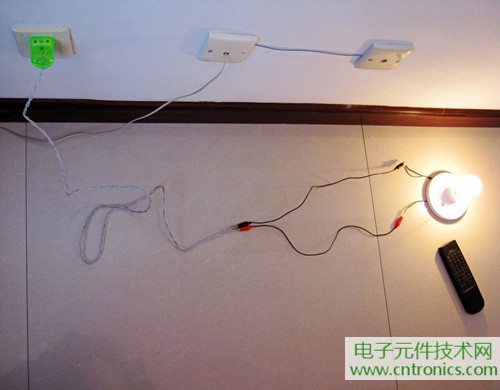

用節能燈測試也OK。

DIY:自制紅外遙控開關【附電路圖】

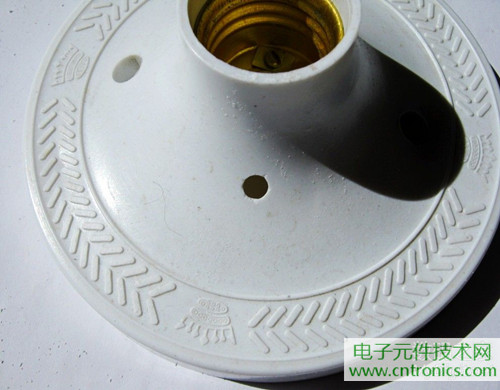

準備裝配,先給燈座開上孔放接收頭。

DIY:自制紅外遙控開關【附電路圖】

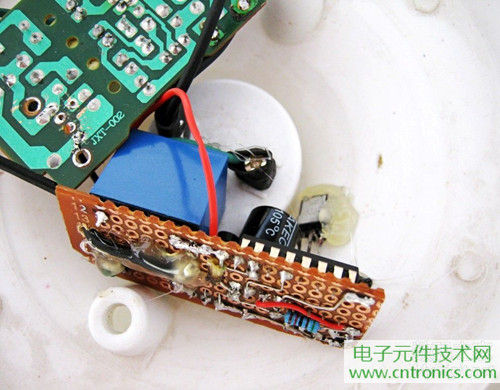

裝配并固定完成。

DIY:自制紅外遙控開關【附電路圖】
[page]
做下保護。

DIY:自制紅外遙控開關【附電路圖】

正面效果。

DIY:自制紅外遙控開關【附電路圖】

再試驗一下。

DIY:自制紅外遙控開關【附電路圖】

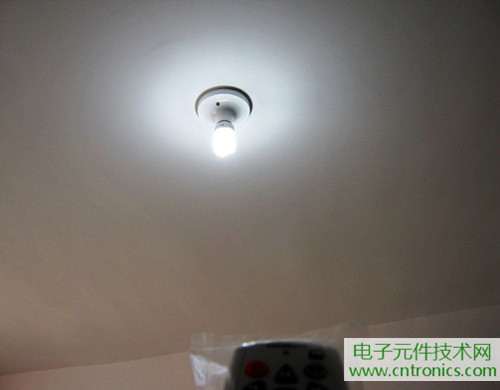

安裝好。遙控開關果然方便多啦!

DIY:自制紅外遙控開關【附電路圖】

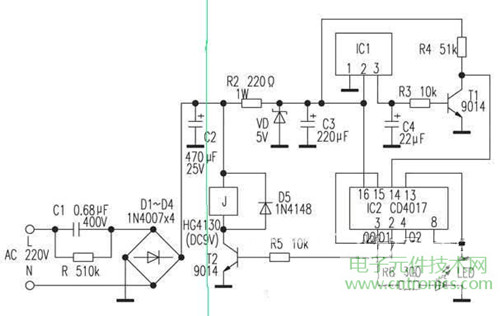

最后再上一張設計電路圖,感興趣的朋友可以試著做一下。按綠線右邊的電路做,左邊用充電頭代替。

DIY:自制紅外遙控開關【附電路圖】
