【導讀】Avago Technologies推出新汽車用智能門驅動光電耦合器，帶來汽車動力系統的電源隔離。業內第一個集成返馳控制器的門驅動光電耦合器，帶來高度緊湊的高能效6通道IGBT驅動器模塊。
Avago Technologies今天宣布推出一款新2.5A汽車用智能門驅動光電耦合器ACPL-32JT，可以帶來汽車動力系統中的電源隔離，這個產品集成返馳控制器支持穩壓輸出，以及可以滿足汽車安全功能要求的完整防失效IGBT診斷、保護和故障回報功能。ACPL-32JT非常適合汽車動力系統牽引逆變器、電源轉換器、電池充電器、空調以及油泵電機驅動等電動車(EV, Electric Vehicle)、油電混和動力車(Hybrid Electric Vehicle, HEV)以及插電式混合動力汽車(Plug-in Hybrid Electric Vehicle, PHEV) 應用。

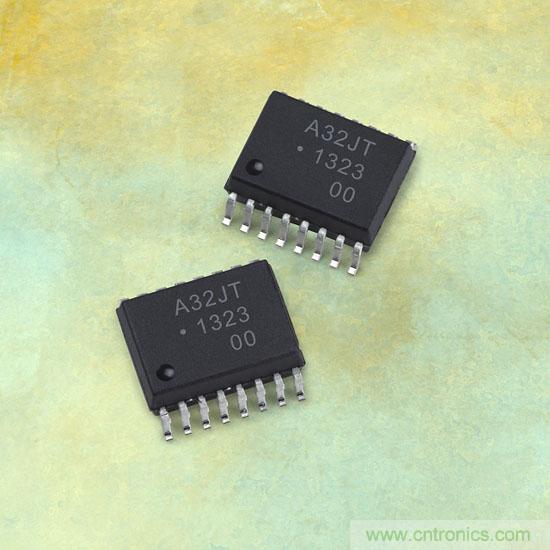

圖1：AVG024-ACPL-32JT_less
ACPL-32JT擴展了Avago的車用R2Coupler系列產品，主要目標是進一步簡化車用多通道IGBT驅動電路板設計，通過集成返馳控制器，ACPL-32JT可以使用更少的分立零組件并搭配體積較小的高效率變壓器，因而降低整體占用空間并極小化IGBT通道間的電磁干擾(Electromagnetic Interference, EMI)和噪聲耦合，ACPL-32JT可以幫助汽車電源模塊設計工程師開發出高度緊湊的高能效6通道IGBT模塊。
目前已有超過50家的EV、HEV、PHEV制造商和供應商采用或正在導入Avago的汽車用R2Coupler產品，應用包括電池管理系統、動力牽引逆變器、轉換器、充電器、空調壓縮機、加熱器、油泵、CAN總線接口、模擬環境感應和故障反饋系統等。
產品特點
●符合AEC-Q100 Grade 1汽車測試準則要求
●集成返馳控制器支持高電壓側電源隔離
●IGBT防失效安全保護：去飽和檢測、IGBT軟關斷、故障反饋、帶反饋欠壓鎖定(UVLO)和有源米勒箝位
●8V到18V寬輸入電壓范圍
●2.5A最大尖峰輸出電流
●VCM = 1,500V時最低50 kV/μs共模抑制(CMR)能力
●精簡SO-16封裝極小化印刷電路板空間和成本
●-40°C到+125°C寬工作溫度范圍
●安全規范認證：UL1577、CSA以及IEC/EN/DIN EN 60747-5-5 (請注意這些重要的安全標準與非光學方式隔離器如磁性隔離器和電容式隔離器無關)
Avago將在10月16到17日于德國舉辦的2013年VDI國際會議中展出ACPL-32JT。
Avago隔離產品事業部業務發展總監Cheng-Dee Lee表示：“隨著政府法規規范和節能趨勢的需求，EV、HEV和PHEV車用產品市場將持續增長。Avago新推出的ACPL-32JT為尋求帶來隔離電源緊湊智能門驅動器客戶提供了滿足車用動力系統嚴格尺寸和安全性要求的一個有效解決方案。”
供貨情況
Avago的ACPL-32JT智能門驅動光電耦合器目前已經開始供貨，如需樣品和產量，請洽詢Avago直接銷售渠道或全球分銷合作伙伴。
有關Avago ACPL-32JT產品的進一步詳細信息請訪問：
