高效、可靠的緊湊型DCDC隔離電源電路設計

發布時間:2013-10-22 責任編輯:eliane

【導讀】本文介紹了一種DC-DC隔離電源電路設計,具有高效、高可靠性等特點,易于和IGBT模塊集成,易于安裝。實現了高功率密度的板上電源的緊湊設計。仿真和實驗結果表明,該電源電路簡潔、高效、可靠,達到了預期目的。

新型電力電子器件IGBT作為功率變換器的核心器件,其驅動和保護電路對變換器的可靠運行至關重要。集成驅動是一個具有完整功能的獨立驅動板,具有安裝方便、驅動高效、保護可靠等優點,是目前大、中功率IGBT驅動和保護的最佳方式。集成驅動一般包括板上DC-DC隔離電源、PWM信號隔離、功率放大、故障保護等4個功能電路,各功能電路之間互相配合,完成IGBT的驅動及保護。輸入電源為板上原邊各功能電路提供電源,兩路DC-DC隔離電源輸出分別驅動上、下半橋開關管,同時為IGBT側故障檢測和保護電路提供電源,因此集成驅動板上電源是所有電路工作的前提和基礎。

文中的半橋IGBT集成驅動板需要兩組隔離的正負電壓輸出,作為IGBT的驅動及保護電路電源。由IGBT的驅動特點可知,其負載特性類似于容性負載,要達到可靠、快速的開通或關斷,就要求電源具有很好拉/灌電流能力,即良好的動態特性。半橋IGBT由上、下兩路開關管組成,型號相同,導通、關斷的驅動電壓、電流特性一致,作為雙路隔離DC-DC電源的負載,其負載特性是穩定的。因此可以設計兩路隔離電源,按照所要驅動的最大負載設計,不需要進行反饋控制。實際設計時必須依據選用的IGBT開關管參數和工作頻率,核算驅動板電源功率是否滿足,若不滿足,則需重新選用開關管。

IGBT半橋集成驅動板電源設計

1、IGBT半橋集成驅動板電源特點

電力電子變換拓撲中,以半橋IGBT為基本單元進行的拓撲設計最為廣泛,相應地對其有效驅動和可靠保護由半橋IGBT集成驅動板實現。半橋IGBT集成驅動板自身必須具備兩路DC-DC隔離電源,該電源要求占用PCB面積小、體積緊湊、可靠性高,并且兩組電源副邊完全隔離。在大功率半橋IGBT集成驅動單元的項目中,針對驅動單元需要高效、可靠的隔離電源,設計了一種電源變壓器原邊控制拓撲,即兩組隔離電源變壓器原邊共用一組全橋控制的思路,提高了電源功率密度和效率,節省了功率開關數量。全橋開關管巧妙搭配,無需隔離驅動,減少了占用集成驅動板上的PCB面積。

由于上下半橋的兩個單元IGBT性能參數一致、同體封裝,對半橋IGBT集成驅動板上兩路驅動表現出的負載特性完全一致,因此在IGBT半橋集成驅動板的電源設計中,兩組隔離的DC-DC電源原邊完全可以共用一組控制電路。IGBT半橋集成驅動板一般鑲嵌在IGBT功率模塊上,它對驅動板要求有兩個:第一是半橋集成驅動板對PCB面積、體積要求很高,要求盡可能小的PCB面積和體積;第二因為驅動IGBT需要的功率較大,對板上電源的功率密度、效率要求也較高。

2、原邊共用全橋控制的DC-DC電源設計

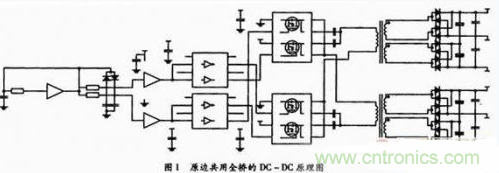

設計采用全橋電路控制DC-DC電源變壓器,兩個變壓器原邊共用一個全橋開關。正常模式下兩個全橋變換拓撲需要兩組全橋開關,同時全橋開關的脈沖驅動電路也為兩組共8路PWM脈沖。采用共用全橋拓撲節省了控制電路和全橋開關,簡化了DC-DC隔離電源電路。由于該電源是給半橋IGBT驅動電路供電,負載穩定且可計算,因此全橋DC-DC電源采用開環控制,滿足最大功率需求即可。電路原理如圖1所示,該電源由4部分組成:4路PWM脈沖產生電路、全橋驅動開關、電源變壓器及其副邊整流濾波電路。DC-DC電源輸入為單+15V電源,輸出為兩組隔離的+15V和-10V雙電源,采用負電源是為可靠地關斷IGBT。

高效、可靠的緊湊型DCDC隔離電源電路設計

共用全橋開關的兩組DC-DC隔離電源工作原理為:對角的開關管同時開通,另外一組對角已經關斷,此時兩組磁芯原邊同時正反相激磁,副邊耦合,再進行全波整流濾波后得到穩定的電源。設計全橋開關工作頻率為360kHz,同時采用全波整流,因此副邊不需要很大的濾波、儲能元件,有利于實現DC-DC電源小型化。
[page]
全橋DC-DC電源參數為:輸入+15V、輸出+15V、-10V、輸出功率6W、工作頻率360kHz。要求額定負載下動態特性、滿足:+15V波動<+1V、-10V波動<-2V、工作頻率滿足5%的偏差容限。其中工作頻率由施密特觸發器CD40106參數及RC數值決定。具體參數為:R=2.2kΩ、C=748pF、VDD=15V、VT+=8.8V、VT-=5.8V。根據式(1)計算出振蕩頻率為748.792kHz,因為設計中多諧振蕩器輸出對2路RC充放電,充電電容容量增大一倍,因此振蕩頻率為上述計算頻率的1/2,即374.396kHz。
高效、可靠的緊湊型DCDC隔離電源電路設計

2.1、原邊共用全橋控制的4路PWM信號產生

傳統的全橋DC-DC拓撲由4只相同的開關管組成,需要2路互反的PWM控制信號,每路PWM信號驅動對角的2只開關管,2路PWM信號要求有死區,避免全橋直通。全橋拓撲的上橋臂驅動必須隔離,否則無法完成正確驅動,隔離電路一般采用光耦或磁性器件實現,電路復雜、體積大。設計采用2個電源變壓器原邊繞組共用一個全橋開關,由于系統為+15V單電源輸入,因此全橋開關采用2片內含PMOS和NMOS的S14532ADY實現,此時PWM驅動脈沖無需隔離,即不用將全橋的上下臂驅動脈沖進行隔離,使用振蕩電路的邏輯門進行驅動,簡化了控制電路,同時該全橋開關為小體積的SO-8封裝,實現了最小PCB設計。據此原理設計全橋開關需要4路PWM脈沖驅動,分為2組,每組內互反,驅動對角的PMOS和NMOS開關,2組之間帶有死區,具體的4路,驅動脈沖時序要求如圖2所示。G11、G2、G22、G1為4路PWM驅動,T1、T11為兩個DC-DC電源變壓器,此處只畫出了原邊繞組,C為隔直電容,能夠有效地防止變壓器磁芯飽和??梢钥吹剑瑢堑拈_關同時導通,兩組對角交替開關,兩個變壓器磁芯工作在I、Ⅲ工作象限,雙向勵磁,有利于實現高功率密度。

高效、可靠的緊湊型DCDC隔離電源電路設計

采用上述設計,4路PWM時序必須嚴格按照圖2所示產生。一般PWM驅動產生方法用MCU、DSP或專用IC產生,難以實現低成本和緊湊設計。文中對通用多諧振蕩器電路進行改進,分別增加兩個二極管、電阻及電容,即可輸出滿足上述要求的4路PWM驅動信號,簡化了電源設計,提高了可靠性。

2.2、DC-DC電源變壓器的選擇及設計

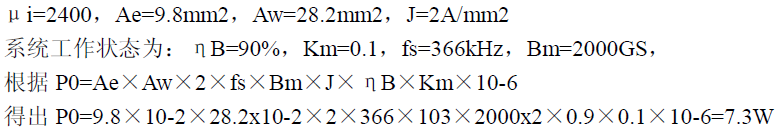

系統電源采用全橋驅動,磁芯工作在I、Ⅲ象限,驅動上要能夠防止磁芯飽和,同時要求效率高、體積小。基于上述考慮,選用環形磁芯T10×6×5,材質為PC40,環形磁芯漏磁小、效率高。具體參數為:
高效、可靠的緊湊型DCDC隔離電源電路設計

理論計算表明,所選磁芯滿足設計的功率要求。

變壓器匝數設計是根據式(2)和式(3)計算,其中μi為輸入電壓最小值,△Vce為額定電流下全橋回路開關管壓降,Dmax=0.48;μo為輸出電壓額定值;△Vd為輸出額定電流下全波整流二極管壓降。理論計算原副邊匝數為:原邊Np=4.6匝,副邊Ns1=5.8匝,Ns2=3.9匝。
高效、可靠的緊湊型DCDC隔離電源電路設計

實際調試結果為:原邊p=6匝,副邊Ns1=8匝,Ns2=5匝。
[page]
3、帶死區的4路互補PWM信號仿真

兩路DC-DC電源變壓器原邊共用全橋拓撲,全、橋電路的4路PWM信號是在多諧振蕩器電路的基礎上添加幾個無源器件生成的,并且產生的兩組驅動信號帶有死區,能夠有效防止全橋開關器件直通。電路的工作原理是:對通用多諧振蕩器輸出加以改進,使其充放電電容容量不同,產生2路充放電曲線略有差異的波形,這個差異就會在兩組PWM波之間產生死區,再分別經過同相器和反相器,即可產生4路滿足驅動要求的PWM脈沖。

高效、可靠的緊湊型DCDC隔離電源電路設計

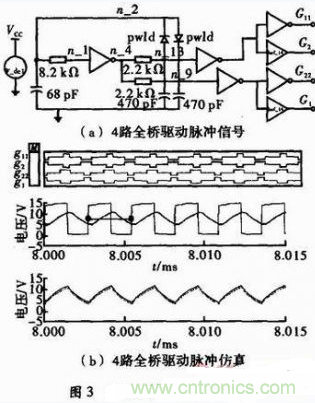

4路PWM生成電路的Saber仿真原理圖及仿真結果如圖3(a)和圖3(b)所示。由仿真結果可以看出,4路PWM脈沖能夠滿足共用全橋拓撲的控制要求。

實驗結果

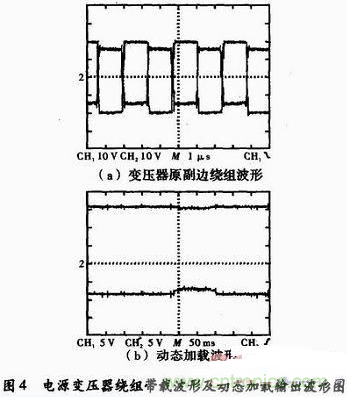

圖4(a)所示為實際全橋DC-DC電源變壓器原邊及副邊繞組帶載波形,其中CH1為原邊線圈兩端電壓,CH2為副邊線圈正電壓。由于器件分散性,實際測試DC-DC電源工作頻率為366kHz,頻率偏差為3.8%,滿足設計要求。圖4(b)所示為動態加載輸出波形,其中CH1為輸出正電壓,CH2為輸出負電壓。測試時負載為35Ω/10W,可以看到突加突卸額定負載時輸出正電壓較平穩,波動<1V,滿足設計要求;負電壓稍有波動,考慮到IGBT負壓是用來維持關斷狀態,負壓在-5~-15V即可,因此滿足半橋集成驅動電源的要求。

高效、可靠的緊湊型DCDC隔離電源電路設計

結束語

針對綠色能源設計需求,結合集成驅動板具體使用條件,實現了DC-DC隔離電源高效、可靠設計,并且易于和IGBT模塊集成,易于安裝。該電路以兩組磁芯原邊繞組共用高頻全橋開關的DC-DC隔離電源;生成4路無需隔離的全橋脈沖信號,實現了高功率密度的板上電源的緊湊設計。仿真和實驗結果表明,該電源電路簡潔、高效、可靠,達到了預期目的。
