開關電源設計的第一步就是看規格，具體的很多人都有接觸過；也可以提出來供大家參考，今天網友舉例來說明，例如：設計一款寬范圍輸入的，12V2A 的常規隔離開關電源。

1.首先確定功率
根據具體要求來選擇相應的拓撲結構；這樣的一個開關電源多選擇反激式(flyback) 基本上可以滿足要求備注一個，我們選擇經驗公式來計算，有需要分析的，可以拿出來再討論。

2.選擇相應的PWM IC 和 MOS
當我們確定用 flyback 拓撲進行設計以后，我們需要選擇相應的PWM IC 和 MOS 來進行初步的電路原理圖設計無論是選擇采用分立式的還是集成的都可以自己考慮。對里面的計算我還會進行分解。
分立式：PWM IC 與 MOS 是分開的，這種優點是功率可以自由搭配，缺點是設計和調試的周期會變長（僅從設計角度來說）
集成式：就是將 PWM IC 與 MOS 集成在一個封裝里，省去設計者很多的計算和調試分步，適合于剛入門或快速開發的環境。

3.參考datasheet，畫原理圖
確定所選擇的芯片以后，開始做原理圖，在這里我選用 ST VIPer53DIP(集成了MOS) 進行設計，原因為何(因為我們是銷售這一顆芯片的)？設計之前最好都先看一下相應的 datasheet，自己確認一下簡單的參數
無論是選用 PI 的集成，或384x 或 OB LD 等分立的都需要參考一下 datasheet一般 datasheet 里都會附有簡單的電路原理圖，這些原理圖是我們的設計依據。當我們將原理圖完成以后，需要確定相應的參數才能進入下一步 PCB Layout，當然不同的公司不同的流程，我們需要遵守相應的流程，養成一個良好的設計習慣，這一步可能會有初步評估，原理圖確認，等等，簽核完畢后就可以進行計算了。

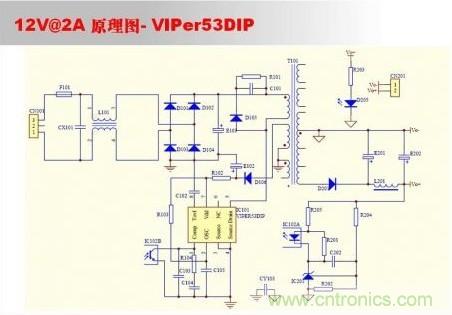

圖1 開關電源原理圖

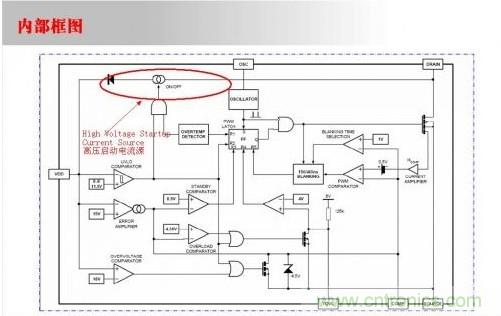

圖2 開關電源設計內部框圖

當然針對 UC384X 等需要啟動電阻的芯片來說，計算啟動電阻阻值的話，可以這樣Rstart = (Vin(min) - Vdd ) / Istart
Rstart: 啟動電阻
Vin(min): 輸入最低直流電壓
Vdd: 芯片的供電電壓
Istart: 芯片的啟動電流

5.確定開關頻率，選擇磁芯確定變壓器
這里確定芯片工作頻率為 70KHz，芯片的頻率可以通過外部的 RC 來設定，工作頻率就等于開關頻率，這個外設的功能有利于我們更好的設計開關電源，也可以采取外同步功能。與 UC384X 功能相近變壓器磁芯為EER28/28L。一般 AC2DC 的變換器，工作頻率不宜設超過 100kHz，主要是開關電源的頻率過高以后，不利于系統的穩定性，更不利于 EMC 的通過性。頻率太高，相應的 di/dt dv/dt 都會增加，除 PI 132kHz 的工作頻率之外，大家可以多參考其它家的芯片，就會總結自己的經驗出來。對于磁芯的選擇，是在開關頻率和功率的基礎，更多的是經驗選取。當然計算的話，你需要得到更多的磁芯參數，包括磁材，居里溫度，頻率特性等等，這個是需要慢慢建立的20W ~ 40W 范圍內 EE25 EER25 EER28 EFD25 EFD30 等均都可以。

6.設計變壓器進行計算
通過已經參數進行各種參數計算，獲得匝數和電感量。最重要的一步原邊電感量已經求出，對于漏感及氣隙，我不建議各位再去計算和驗證。

7.布線需要注意的問題
在布局與布板方面，需要注意以下一些問題。
1) RCD 吸收部分與變壓器形成的環面積盡量小；這樣可以減小相應的輻射和傳導
2) 地線盡量的短和寬大，保證相應的零電平有利于基準的穩定；同時 VIPER53DIP 這顆 DIP-8 的芯片散熱的重要通道
3) 在 di/dt dv/dt 變化比較大的地方，盡量減小環路和加寬走線，降低不必要的電感特性

8.調試過程
在這一步，基本上算是設計完成，后面就是焊板調試的過程了。

總結：

其實開關電源入門很簡單，最好的入門是選用單片的，畢竟省去了啟動電阻，電流檢測電阻，MOS及驅動，保護電路等各種不確定因素的問題。等你真正入門了，積累一定的經驗，再采用分立的結構進行設計就簡單多了，凡事先易后難才有進步。
