分享:零電壓開關的設計思路及原理分析

發布時間:2013-12-24 責任編輯:sherryyu

【導讀】ZVS即開關管關斷時,開關管導通時,其兩端的電壓已經為0。這樣開關管的開關損耗可以降到最低。但是有一個缺點,就是其調節范圍一般都比較窄。這里分享一個技術貼,一位技術工程師自己對零電壓開關電路的詳細的原理解剖,以及一些他個人的基于零電壓開關電路的設計思路。給大家做個參考!

ZVS電路原理與設計

ZVS是什么,度娘查的為”零電壓開關(Zero Voltage Switch)“。即開關管關斷時,開關管導通時,其兩端的電壓已經為0。這樣開關管的開關損耗可以降到最低。我們平時使用的電磁爐和LLC電源都是這種諧振電源,普通的充電器等都是硬開關的,比這種諧振電源損耗要大些。所以ZVS可以做到很高效率,但是有一個缺點,就是其調節范圍一般都比較窄。例如電磁爐,當我們把功率調到比較大時,為持續加熱;當功率調的較小時,就開始斷斷續續加熱,因?yàn)槟莻€(gè)時候已經不能達到諧振狀態了。像我們普通充電器那種硬開關的電源,不管空載和滿載都是持續震蕩的。

初次看到ZVS電路,我驚呆了,兩個MOS管加幾個電阻電容就能組成諧振開關。真是佩服人民的想象力啊。



分享:零電壓開關的設計思路及原理分析

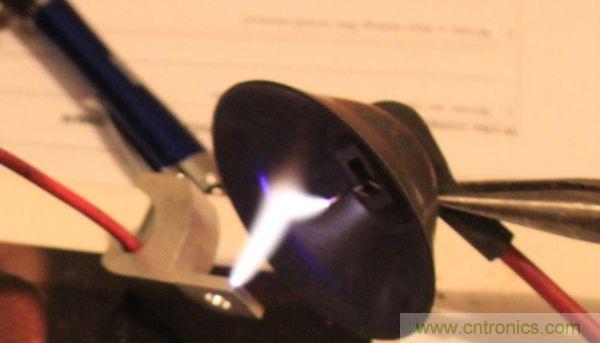

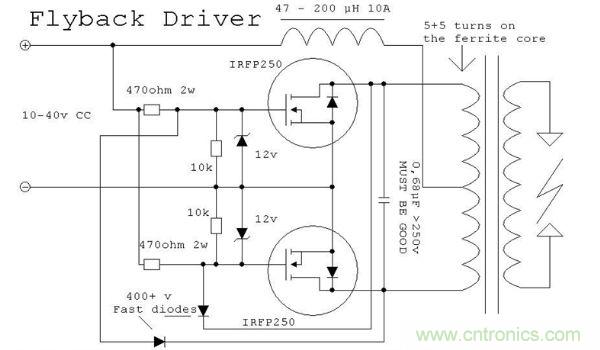

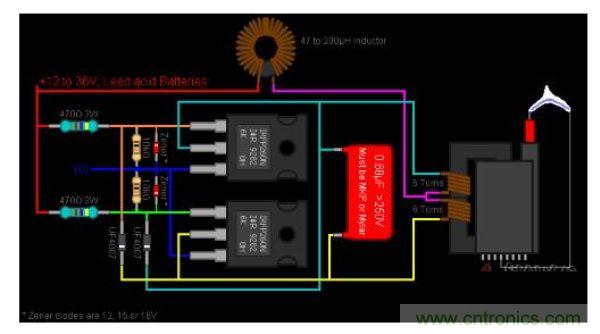

該電路只需要少量元件即可達到零電壓開關。功率有人做到2KW以上,幾百瓦的話兩個開關管只需加小型散熱器即可。

分享:零電壓開關的設計思路及原理分析

于是花了幾天時間對ZVS電路進行了下深入研究,讓大家明白其工作原理。
[page]

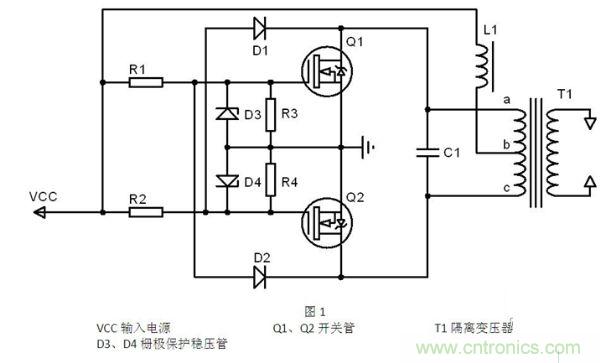

一、基本電路

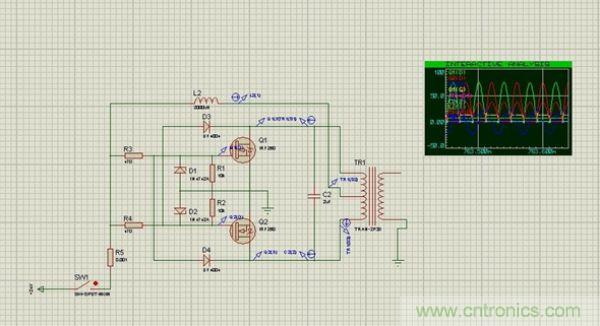

現在我們來進行分析其原理,首先使用proteus仿真電路進行仿真。

分享:零電壓開關的設計思路及原理分析

分享:零電壓開關的設計思路及原理分析

[page]

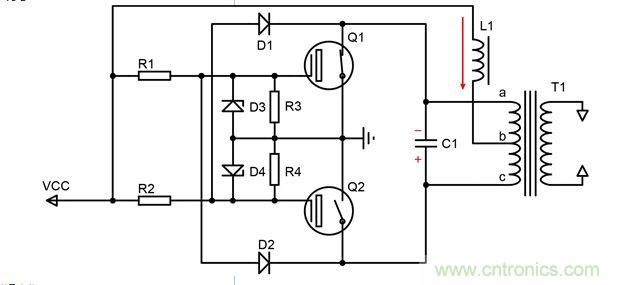

二、原理圖分析

1.      上電時L1通入的電流為零,電源通過R1、R2是Q1、Q 2導通,L1電流逐漸增加,由于兩個開關管特性差異,將導致流入兩個開關管的電流不同,假設Q1電流大于Q2電流,T1將產生b為正,a為負的感應電壓,于是通過T1形成正反饋,使Q1導通,Q2截止。完成啟動過程。

2.      (t0~t1時間)穩態Q1導通時,由于上個周期T1電流為a到c,并且C 1兩端電壓為零。由于電流不能突變,T1電流將對C1充電,C1逐漸為a負c正的電壓,并且正弦變大,T1電流正弦變小。此時a電壓被Q1下拉到0V,所以C點電壓正弦變大,Q1柵極電壓被D3穩壓管鉗位,Q1時鐘保持導通。

3.      (t1時間)當T1中電流下降為零,其能量全部釋放到C1,此時C1電壓達到最大值。

4.      (t1~t2時間)C1開始通過T1由c到a放電,C1電壓即c點電壓正弦變小,T1電流由c到a正弦變大。

5.      (t2時間)當C1能力基本放完時,c點電壓下降到MOS管閥值電壓左右,將通過D2使Q1進入放大區。此時C1對T1繞組由c到a放電電流達到最大值。同時由于Q1進入放大區,a點電壓逐漸上升,同時通過D1使Q2也進入放大區。

6.      (t2時間)C1放電完畢,T1繞組由c到a電流達到最大值,將像C 1充電,使C1充電為a正c負的電壓,同時C1兩端電壓正弦變大。此時兩個MOS管同時進入放大區。

7.      (圖3)由于T1對C1的持續充電,C1上電壓為a正c負,通過兩個二極管使Q2柵極電壓升高,Q1柵極逐漸下降,同時正反饋形成,Q2導通,Q1截止。

8.      Q2導通與Q1導通過程類似。

9.      L1電感值比T1大,整個震蕩周期中L1電流基本不變。震蕩過程中L1持續為LC振蕩器補充電能。

電路震蕩波形

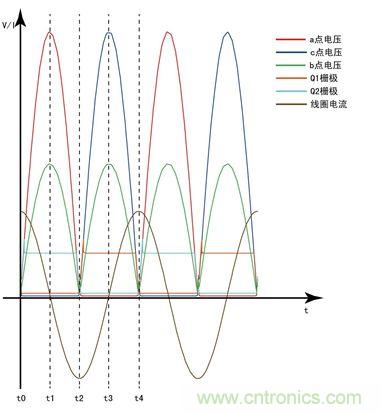

圖2 電路震蕩波形

 Q2導通轉換為Q1導通期間波形

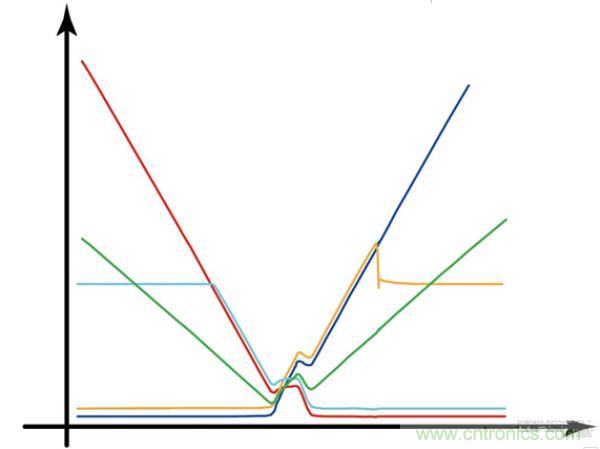

圖3  Q2導通轉換為Q1導通期間波形

[page]

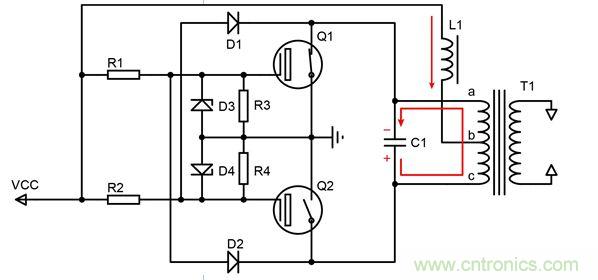

圖4(t0~t1)Q1導通,T1電流對C1充電

T1電流為0  C1兩端電壓達到最大值
圖5(t1)T1電流為0  C1兩端電壓達到最大值

t1~t2)C1對T1繞組放電
圖6(t1~t2)C1對T1繞組放電

[page]

當C1電壓為0左右時,Q1關斷,Q2導通.

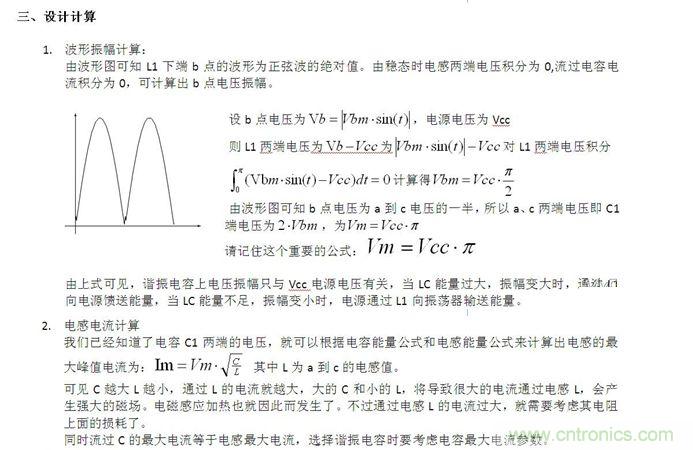

分享:零電壓開關的設計思路及原理分析


分享:零電壓開關的設計思路及原理分析

[page]


分享:零電壓開關的設計思路及原理分析


以前玩的小經驗:

1,初級電路中的二極管都要使用快恢復,比如FR系列;

2,場管Vds耐壓要達到4倍的輸入電壓;

3,輸入電壓低于12V可省去穩壓管(低于場館Vgs耐壓即可);

4,諧振電容要用性能超好的,電磁爐諧振電容(1200v那種)為首選,或CDET脈沖/吸收電容等,容量可選在0.3uF到2uF之間,容量大可提高帶載能力;

5,變壓器很關鍵,初級電感量會影響整體頻率,同時磁芯開縫隙可提高帶載能力;

6,如果有輸出整流,必須使用快恢復二極管,頻率較高的話(比如超過50K)FR系列抗不住,可以換成HER或UF系列;

7,輸入電感要抗大電流,比較推薦鐵硅鋁磁環,至少100uH,電感量大可提高帶載能力。
