精巧DIY:綠色天然環保的太陽能移動電源

發布時間:2014-02-21 責任編輯:mikeliu

【導讀】出門在外,設備多多,手機電腦照相機,那樣不是電?尤其是出遠門的時候,智能機真心是太費電?。⊥昧藥讉€(gè)小時,這電量就要告罄了,對于我們這些電子控來說,這簡直就是噩耗??!不過不用慌~今天給大家介紹一款移動電源,而且還是太陽能移動電源,讓小伙伴們快樂玩耍,媽媽再也不用擔心我手機沒電了!

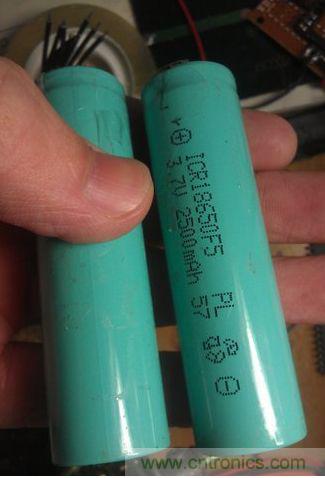

2個2500mah的18650,

精巧DIY:綠色天然環保的太陽能移動電源

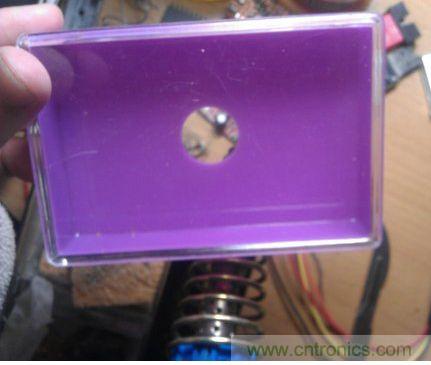

這種盒子其實是裝撲克牌的

精巧DIY:綠色天然環保的太陽能移動電源

手頭還有一塊6V 100MA的太陽能板,大小合適,用上。

精巧DIY:綠色天然環保的太陽能移動電源

精巧DIY:綠色天然環保的太陽能移動電源

東西準備好了,首先是設計電路,用stc12系列51單片機,帶AD,用來檢測電池的電壓做電量顯示,電量顯示用5個LED來表示。外加2個白色LED作 為手電。18650鋰電充電用TP4056芯片,而升5V部分,小小偷懶,利用手頭現成的升壓模塊,用單片機通過MOS管控制導通來升壓。

精巧DIY:綠色天然環保的太陽能移動電源
[page]

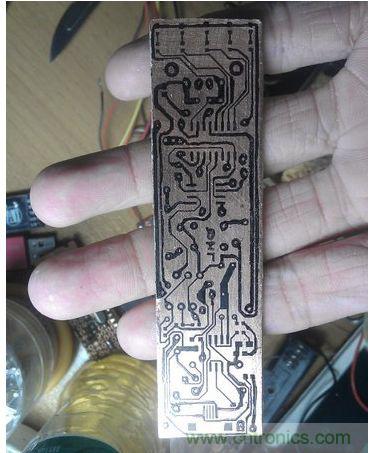

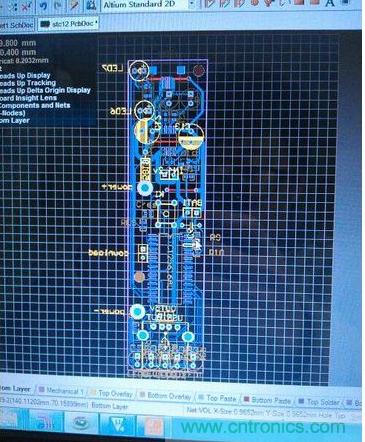

畫好PCB,打印,進行熱轉印、腐蝕、鉆孔。。。由于做的是單面板,所以采用直立元件和貼片元件結合,減少飛線和縮小體積。正好有0603的電阻和LED以及SOT23的PMOS。

精巧DIY:綠色天然環保的太陽能移動電源

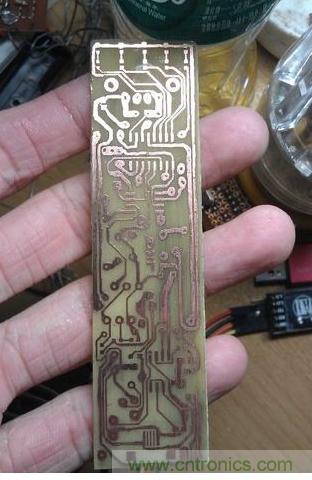

腐蝕后

精巧DIY:綠色天然環保的太陽能移動電源

焊接過程就不上圖了,反正0603貼片焊得很難看。
由于做了2個版本,以為發現第一個版本有缺陷,所以下圖的電路板和上面腐蝕后的電路有點差別。

精巧DIY:綠色天然環保的太陽能移動電源

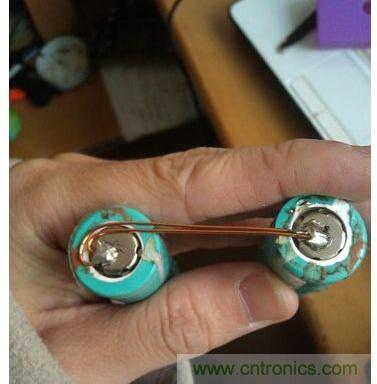

我焊貼片都是用30W的電烙鐵,焊18650這種電池溫度太低,不行。所以動用功率大點的電烙鐵

精巧DIY:綠色天然環保的太陽能移動電源

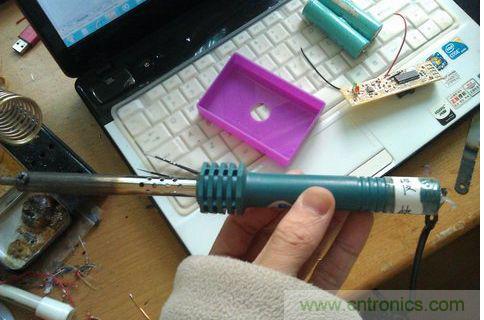

其實這個電烙鐵被我改過,后面有個開關,分成2檔,快和慢。

精巧DIY:綠色天然環保的太陽能移動電源
[page]

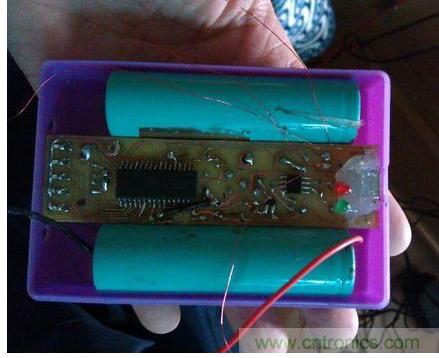

焊接好,效果不錯挺牢固的。

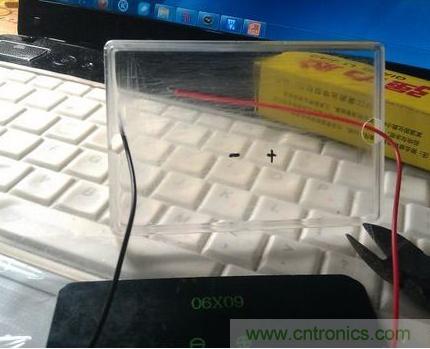

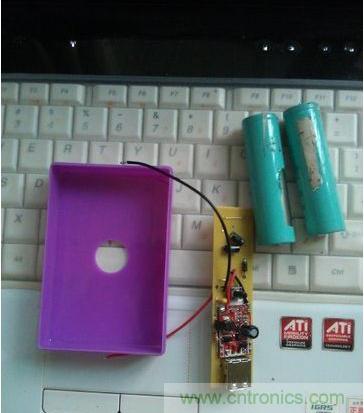

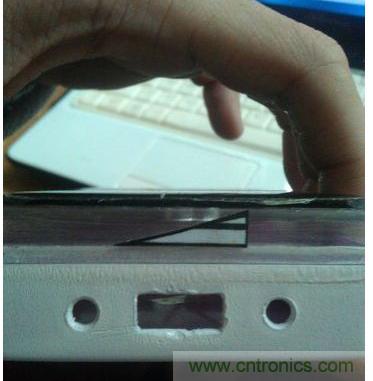

先組裝上去,看看2個USB孔的位置,還有決定手電LED要在哪開孔,然后就是動用電鉆在外殼上打孔了。

精巧DIY:綠色天然環保的太陽能移動電源

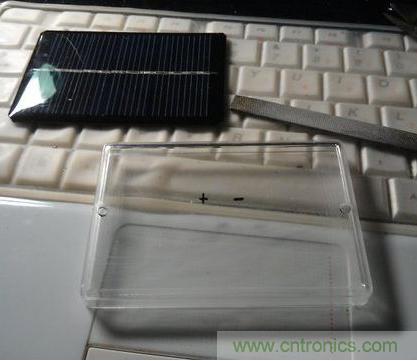

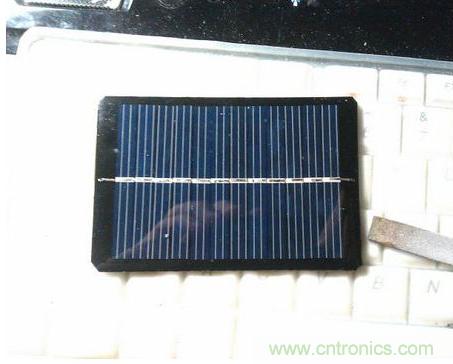

蓋子的大小和太陽能板大小差不多,用銼刀打磨太陽能板的四個角,磨成弧形。

精巧DIY:綠色天然環保的太陽能移動電源

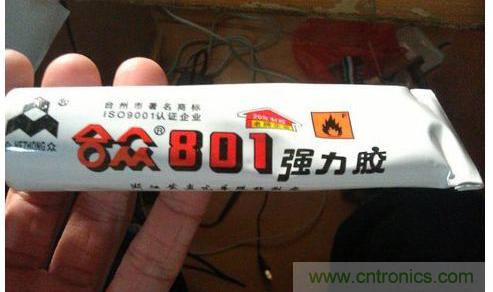

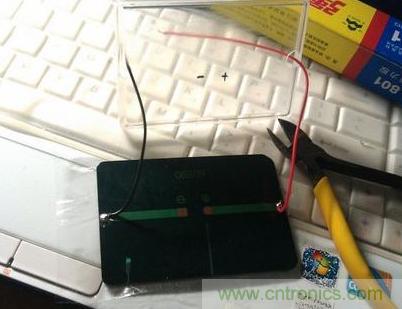

用強力膠吧太陽能板和蓋子黏住

精巧DIY:綠色天然環保的太陽能移動電源

精巧DIY:綠色天然環保的太陽能移動電源
[page]

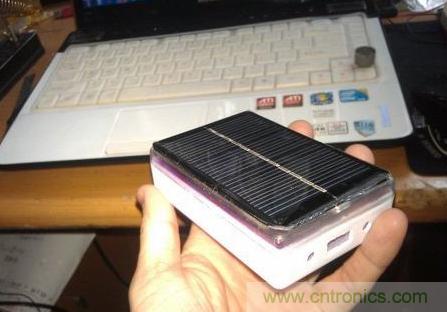

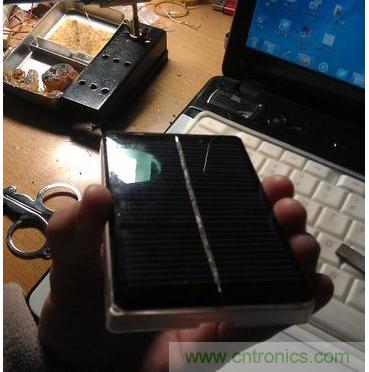

效果如下

精巧DIY:綠色天然環保的太陽能移動電源

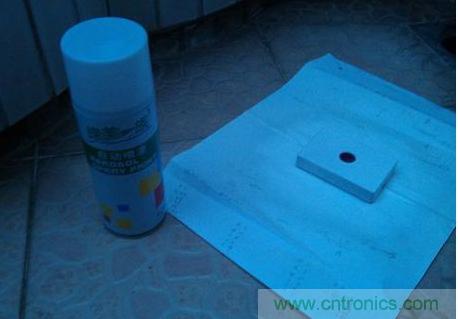

到這里其實差不多結束了,不過我覺得紫色外殼有點坑爹,所以跑出去買了2罐噴漆回來,準備上色

精巧DIY:綠色天然環保的太陽能移動電源

噴成白色

精巧DIY:綠色天然環保的太陽能移動電源

精巧DIY:綠色天然環保的太陽能移動電源
[page]

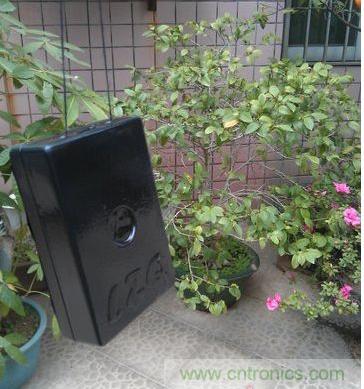

最后還是被我噴成了黑色

精巧DIY:綠色天然環保的太陽能移動電源

跟掛臘腸似的。利用油漆未干的期間,編寫和調試程序。

精巧DIY:綠色天然環保的太陽能移動電源

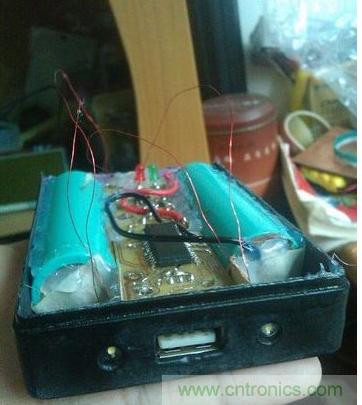

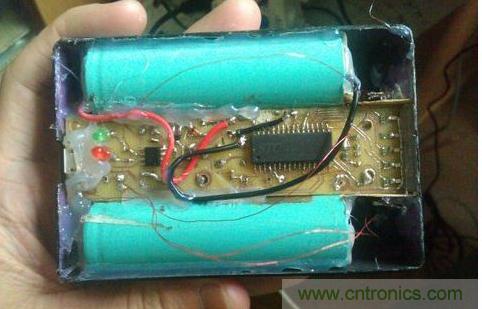

全部搞定后組裝。

精巧DIY:綠色天然環保的太陽能移動電源
[page]

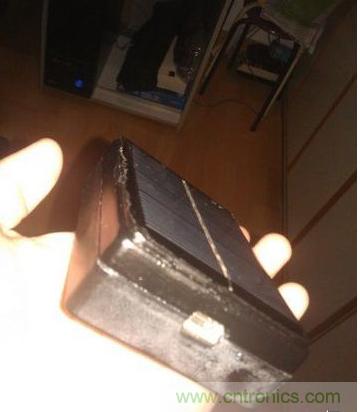

蓋上蓋子后還是有點像樣

精巧DIY:綠色天然環保的太陽能移動電源

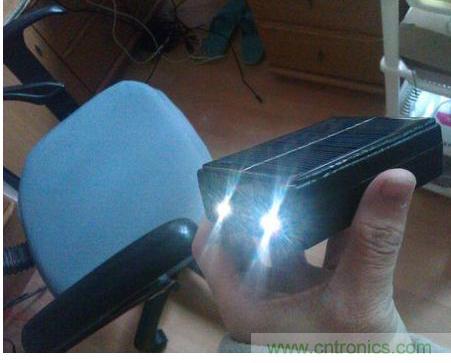

打開手電

精巧DIY:綠色天然環保的太陽能移動電源

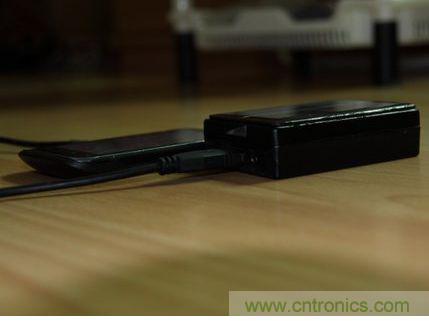

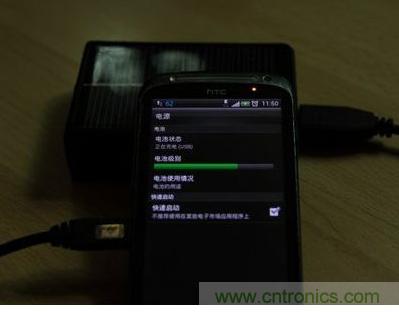

試用

精巧DIY:綠色天然環保的太陽能移動電源

精巧DIY:綠色天然環保的太陽能移動電源

忘了介紹,這個移動電源能通過太陽光充電,有電量顯示和手電功能。背部有一個開關,單擊電量顯示,雙擊打開手電,長按能手動打開USB供電(保留),但 其實只要有手機接入,就會喚醒單片機控制MOS管導通,升壓,輸出5V,所以長按基本沒用到。
