TI推兩款實現最高能源效率與最低待機功耗的反激式電源方案

發布時間:2014-03-19 來源:德州儀器(TI) 責任編輯:lichang123

【導讀】今日德州儀器(TI)宣布推出支持PSR的最新反激式電源器件為5 至 100W 適配器及離線電源實現不足 30mW 的待機功耗,可謂為AC/DC電源實現業內最高效率及最低待機功耗。

北京2014年3月19日電 /美通社/ -- 日前,德州儀器 (TI) 宣布推出兩款可為 5 至 100W AC/DC 電源實現最高能源效率與最低待機功耗的反激式電源解決方案。該 UCC28910 700V 反激式轉換開關與 UCC28630 高功率綠色環保模式控制器進一步壯大了 TI 領先反激式控制器的產品陣營,涵蓋完整電源范圍的 AC/DC 適配器與電源,可充分滿足個人電子產品、打印機、大型家用電器以及智能儀表的應用需求。

TI 集成高電壓功率 MOSFET 的 UCC28910 轉換開關將高密度與高效率進行完美整合,不僅可為 5 至 10W 設計實現業界最低的待機功耗,而且還支持 5% 的最低恒定電流輸出容差,從而可為不同輸入電壓提供準確的最大電流。此外,UCC28630 控制器還支持初級側穩壓 (PSR) 技術,可提高 10 至 100W 電源的可靠性。如欲訂購樣片,敬請?jiān)L問:http://www.ti.com.cn/ucc28910-pr-cn  或 http://www.ti.com.cn/ucc28630-pr-cn。

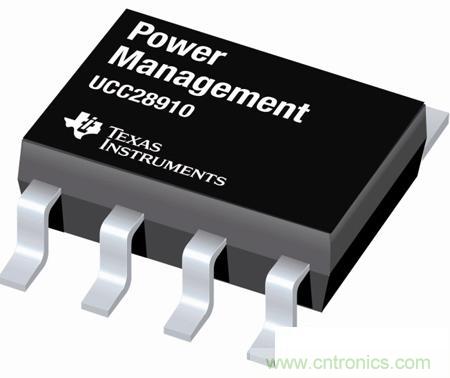

反激式電源器件

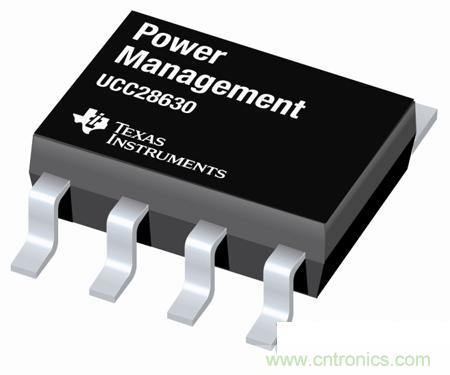

反激式電源器件



UCC28910 與 UCC28630 的主要特性與優勢:

最高效率:UCC28910 可在 7.5W 設計中實現 80% 的平均效率,并可在 10% 的負載下實現 78% 的效率。UCC28630 可在 65W 至 130W 的設計中實現超過 88% 的平均效率,在 10% 的負載下實現 87% 的業界最佳效率;

最低待機功耗:符合甚至超過歐盟委員會 (EC) 待機功耗要求,包括低于 30mW 空載待機功耗性能的 IPP 五星級移動充電器額定值以及 5 至 10W 設計(UCC28910) 與 30W 設計 (UCC28630) 的歐盟行為準則(1、2 級);

更高的可靠性:這兩款反激式解決方案都支持初級側穩壓,無需光耦合器反饋電路提高可靠性。

工具與支持

可使用 UCC28910 通過 6 款經過全面測試的任意一款 PowerLab™ 參考設計加速產品上市進程:

PMP9045 — 85VAC-265VAC 輸入支持 5V、7.5W 低成本小型反激;
PMP9171 — 初級側穩壓反激支持通用 AC 輸入與 15V、0.25A 輸出;
PMP9115 — 初級側穩壓反激支持通用 AC 輸入與 15V、0.33A 輸出;
PMP9061 — 初級側穩壓反激支持通用 AC 輸入與 16V、0.25A 輸出;
PMP9176 — 超寬輸入電壓范圍 AC-DC 降壓轉換器;
PMP9053 — 通用 3 相位 AC 輸入與 3.3V、0.5A 輸出(功能隔離);
PMP8583 — 在 500mA 非隔離準諧振反激下針對 12.2V 的通用輸入。

供貨情況

UCC28910 與 UCC28630 將于 2014 年 4 月開始提供樣片并投入量產,這兩款器件均采用 7 引腳 SOIC 封裝。
