【導讀】很多技術都是建立在理解專業術語的基礎上的。就像要了解電源噪聲入口，就必須懂得PSRR-DC、PSRR-AC和PSMR是什么？以及它們對ADC的含義。本文將為大家講解它們的意思，從而告訴大家電源輸入端進入ADC的噪聲越多的原因。
研究電源噪聲時有三個熟悉的術語，分別是：PSRR-DC、PSRR-AC和PSMR。其中PSRR表示電源抑制比，PSMR表示電源調制比。
為了理解電源噪聲入口，需要了解這些術語，以及它們對于ADC的含義。 一般而言，這些術語告訴我們?nèi)菰S電源進入系統的入口應有多寬。 抑制越少，通過電源輸入端進入ADC的噪聲就越多。
首先來考察PSRR-DC和PSRR-AC。下文圖1顯示這兩者的概念。ADC的PSRR-DC表示ADC中增益或失調誤差的變化與電源電壓的變化之比。

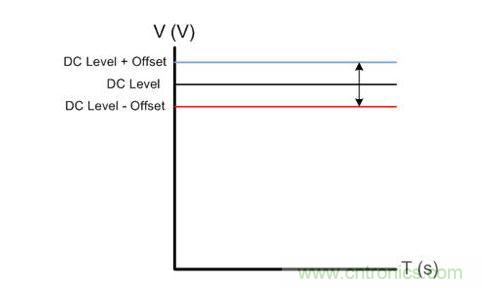

圖1. 直流電源抑制比(PSRR)
它是靜止不變的，不隨時間的變化而改變；而圖2顯示的是PSRR-AC，它隨時間的變化而改變。 PSRR-AC的使用更為廣泛，因?yàn)橥ǔDC的電源電壓經過良好的調節，并且PSRR-DC無法對整體性能產生較大影響。

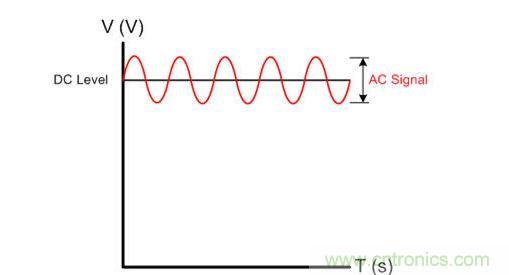

圖2. 交流電源抑制比(PSRR)
PSRR-AC會對ADC性能產生大得多的影響，因?yàn)殡娫淳€上的高頻噪聲信號通常難以過濾。 這些信號會通過很多不同的機制耦合至電源層和線路中。 只要它們耦合至ADC電源線，PSRR-AC就能告訴我們轉換器抑制了多少這些信號。 PSRR-AC為設計人員提供電源噪聲將在多大程度上影響輸入信號，或在多大程度上加入其中的相關信息。
[page]
其測量如圖3所示。對于PSRR-AC而言，信號注入電源輸入（圖中顯示AVDD，其實也可以是DVDD），且ADC的模擬輸入端無輸入信號。 其結果在ADC的輸出端以雜散FFT形式存在，頻率等于注入信號的頻率，幅度相比注入信號的幅度有所下降。 雜散與注入信號幅度之比即為PSRR-AC值。

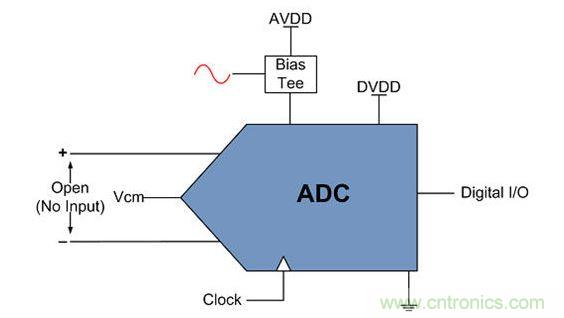

圖3. PSRR-AC和PSMR測量條件
與PSRR-AC類似，PSMR表示對注入電源輸入端的信號進行測量。 然而，對于PSMR而言，輸入信號同樣施加于ADC的模擬輸入端， 如圖4所示。在該例中，注入信號與模擬輸入信號相混合，產生FFT雜散，數值為兩個信號之積(fINPUT± fINJECTED)。 再一次地，PSMR為注入信號幅度與最終FFT雜散幅度之比。 但在本例中，由于FFT有兩個雜散信號，通常在計算中采用較大的雜散。

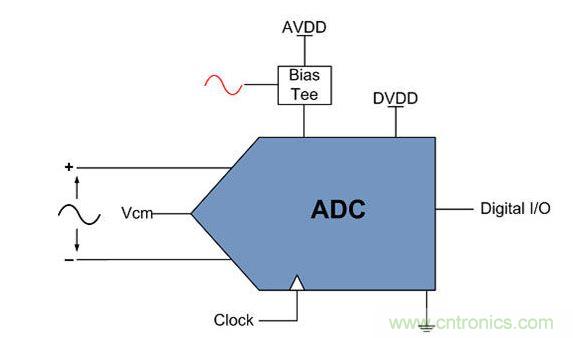

圖4. PSRR-AC和PSMR測量條件
