一款自激反饋開關穩壓電源電路設計
發布時間:2014-07-05 責任編輯:sherryyu
【導讀】開關穩壓電源的電路設計方法不只一種,這里為大家介紹一種自激反饋開關穩壓電源電路設計,該開關穩壓電源電路設計有別于其他的普通開關電源設計,到底有什么好的優點呢?請看下文詳細的自激反饋開關穩壓電源電路設計。

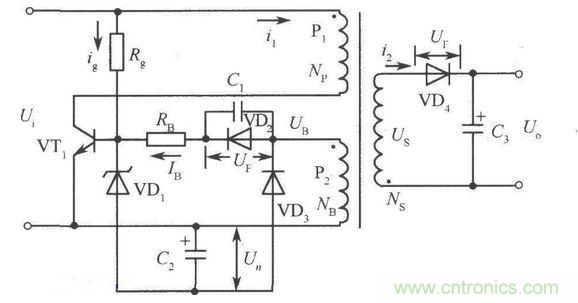

自激反饋開關穩壓電源基本原理如圖所示。當加上輸入電壓時,電流經Rg流向開關管VTl的基極,使VTl導通,此時變壓器副邊的二極管反向偏置,無電流流過,于是VTl集電極電流和變壓器繞組Np中流動的電流相等。由于是從零啟動,因此基極電流不大就能使VTl導通。
