【導讀】恒定導通時間 (COT) 穩壓器可以為具有固定頻率的降壓穩壓器提供一種簡單、低成本的方法。COT 穩壓器不需要環路補償，能夠以最少的設計工作量提供優異的瞬態性能。非同步工作可減少極輕負載下的開關頻率，實現比可比固定頻率轉換器更高的效率。
在很多應用中，必須通過外部控制信號動態控制轉換器的輸出電壓。有些低電壓轉換器及控制器提供專用控制或跟蹤輸入來達到這一任務目的，但是大多數寬泛 VIN 轉換器都不提供。在這篇博客文章中，我將討論一種通過反饋引腳動態控制 DC/DC 轉換器輸出電壓的通用方法。COT 轉換器非常適合可變輸出電壓應用，因?yàn)檩敵鲭妷鹤兓粫?huì)影響轉換器的閉環穩定性。

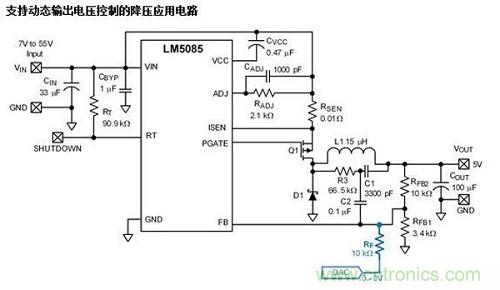

圖1：支持動態輸出電壓控制的降壓應用電路

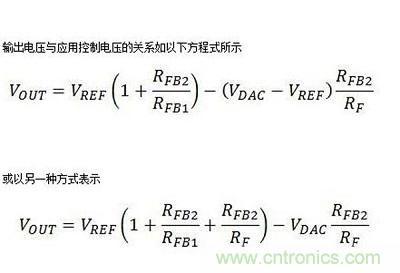

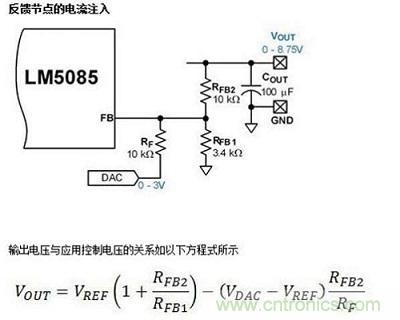

圖2：反饋節點電路圖及方程式
以上方程式表明，當 VDAC 為最小值時 VOUT 達到最大。如果以上方程式的最小 VOUT 是負值，那么就應該是 VOUT=0V – 降壓轉換器的最小輸出電壓(當采用單極電源供電時)。
控制電壓 (VDAC) 與輸出電壓 (VOUT) 的比較
RFB2=10kΩ，RFB1=3.4kΩ，RF=10kΩ
控制電壓 (VDAC) 與輸出電壓 (VOUT) 的比較
RFB2=10kΩ，RFB1=3.4kΩ，RF=10kΩ

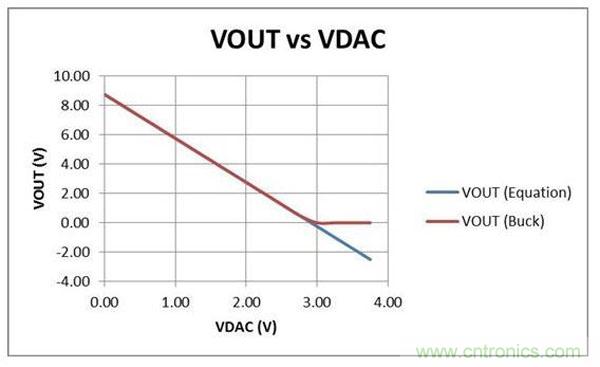

圖3：控制電壓與輸出電壓的比較
