工程師詳拆安捷倫電源/測量單元(SMU)

發布時間:2014-09-19 責任編輯:sherry

【導讀】這里介紹的是一位工程師拆解安捷倫電源/測量單元(SMU)的過程。該工程師并不是簡單地把盒子破壞、打開,他會用他豐富的電子設計知識來說明這個設備是怎么設計的,為什么要這么設計。

DaveJones在5年時間里,上傳了超過600個電子類的視頻。在每周二,Jones會拆解一個不錯的設備(當然,有時候沒有那么好),Jones并不是簡單地把盒子破壞、打開,他會用他豐富的電子設計知識來說明這個設備是怎么設計的,為什么要這么設計。

這一周,Jones拆解了一臺安捷倫AgilentB2912A精密型電源/測量單元(SMU),它具備以下性能特性:10fA/100nV最小電源分辨率(61/2位),高分辨率的任意波形生成(10μs最小間隔),高速數字轉換能力(采樣率最高為100000點/秒),這些精密儀器通常被用來測量半導體器件,并產生我們在數據手冊上看到的電壓-電流曲線。

(注:Jones把SMU稱作"Shmoo"是比較有意思的,因為早在上世紀70年代,Shmoo圖就被用來表征半導體器件,這一時間要比SMU的出現早很多,同樣也要比安捷倫早很多。Shmoo是AlCapp在Li''''lAbner連環漫畫中創造的虛構人物,而shmoo圖很像shmoo這個卡通人物,因此采用了相同的名稱。)

Jones發現了至少5顆Xilinx器件:3顆SpartanFPGA以及2顆9572XLCPLD(是的,Xilinx還在生產這些CPLD)。安捷倫SMU的處理器板使用了1個STMicroSPEAReMPU(ARMCortex-A9)和1個XilinxSpartan-3EXC3S1200EFPGA器件,從板子的布線可以看到,XilinxFPGA為SPEAR處理器芯片提供了外部I/O的擴展,因為FPGA處于微處理器和處理器板的邊緣連接器之間。

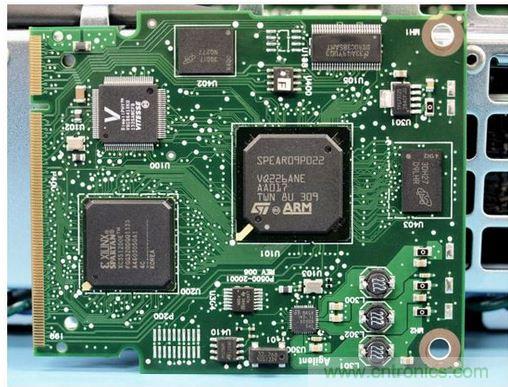

安捷倫B2912A SMU處理器板。
安捷倫B2912A SMU處理器板。

Jones指出,安捷倫為了后續處理器板的升級需要,而把處理器電路從模擬板中分離出來,這樣可以只升級處理器板上的快速演進的數字部件,而不需要改變模擬板的設計。"他們(安捷倫)想制造一個適應未來15年發展的儀器,在這15年里,模擬部分的設計不會過時,但是數字控制器可能需要進行升級"

Jones是對的。如果把處理器板放在現在來設計,為了對性能進行升級以及簡化設計,安捷倫很可能會采用Zynq完全可編程的SoC器件來替代上面STMicroSPEAR處理器芯片,因為ZynqSoC器件內置了一個雙核ARMCortex-A9MPCore處理器以及可編程邏輯。

安捷倫SMU中有兩塊精密的電壓/電流電源板,每塊板都有2顆Xilinx可編程器件:一顆是Spartan-6XC6SLX45FPGA,另一顆是XC9572XLCPLD。為什么需要兩顆可編程邏輯器件呢?Jones注意到了一個細節,他發現板上使用了一個TIISO7240M雙通道數字隔離器來把兩顆可編程器件分開。Spartan-6FPGA實現了任意波形發生器的功能。該FPGA要驅動一個TxDAC的模擬器件,TxDAC接著要驅動板子的powerFETs,powerFETs水平分布在板子的中央位置,上面覆蓋著大塊的鋁散熱片。Jones認為,CPLD的用途是把儀器處理器板的執行命令傳遞給被隔離的Spartan-6FPGA。

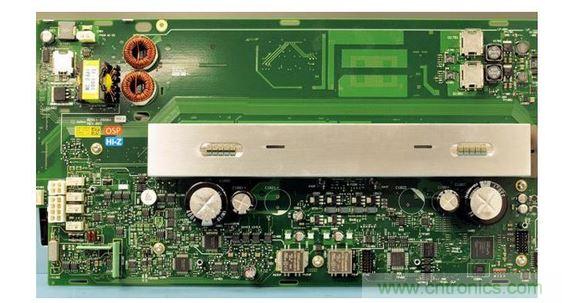

下圖是Jones拍攝的安捷倫SMU模擬板的照片,Spartan-6FPGA位于右側大電容的下方,CPLD在兩顆芯片的左邊,TI的數字隔離器在中間。如果仔細看,可以看到這些器件附近的絲網印刷的電流隔離線。
安捷倫B2912A SMU處理器板。
安捷倫B2912A SMU模擬板。
