【導讀】無線充電的使用讓我們看到了方便快捷的新途徑，但這并不妨礙我們工程師對于拆機改造的熱情。其實DIY無線充電器沒有想象的那樣困難,關鍵是要膽大心細和無比的耐心，再加上適當?shù)牟牧腺M(fèi)用就能夠搞定一切!下面隨小編一起來看看手機完美變身無線充電器。
智能機時代來臨，無論手機通話還是娛樂，隨時充電已經成為手機一族必備的需求。隨時隨地能夠充電成了消費市場的一大需求，這一方面考驗了手機電池的續航能力，一方面使得消費者對于如何能夠滿足隨時充電有了新的需求。無線充電的使用讓我們看到了方便快捷的新途徑，當然能夠逐漸走進千家萬戶還是需要一定時間，但這并不妨礙我們工程師對于拆機改造的熱情。其實DIY無線充電器沒有想象的那樣困難,關鍵是要膽大心細和無比的耐心，再加上適當?shù)牟牧腺M(fèi)用就能夠搞定一切!
改裝需要的材料：
1.基本報廢的索尼愛立信w590，但可以拆里面的金屬?gòu)椈捎|點用
2.充電器(是為了拆一截電線)
3.耳機一個(為了拆漆包線)
4.萬能充電一個(主要是拆二極管測試正負極,和截一段鐵片)
5.雙面膠盒電烙鐵
6.最重要的點金石加線圈一套

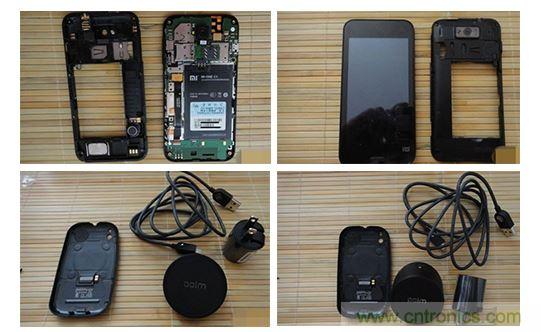

下面開始拆機，下面是拆機后的圖片。拆機很簡單，就8顆螺絲

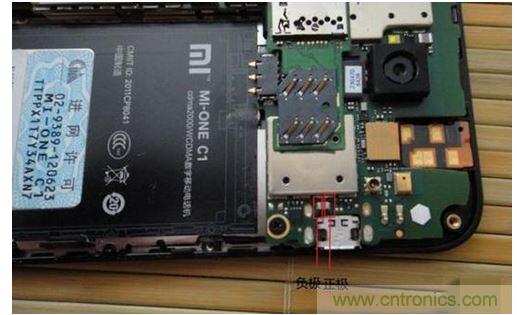

如圖所示，那是小米沖電的正負極。

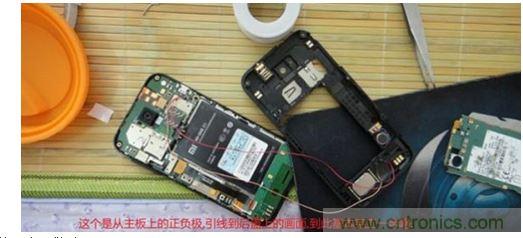

人從未用過電烙鐵，歷經千辛萬苦焊接到正負極上的導線，比較悲催的是，皮包線比較粗，手機無法合上，后來又用漆包線給焊接了一遍，又是一個辛苦的過程，這里就報廢了，一個廢棄充電器和耳機，為了拆他們的線。

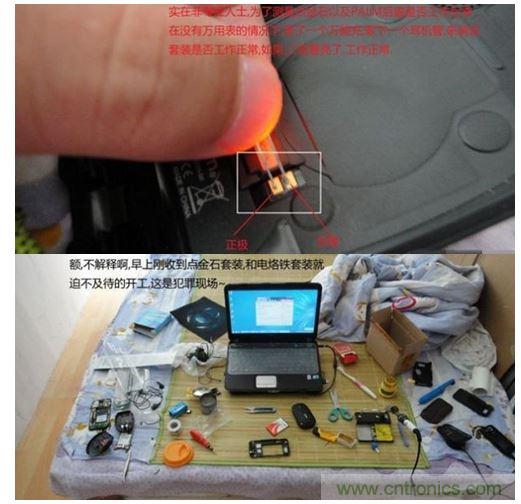

這個是為了測試PLAM后蓋是否工作正常，用二極管測試的圖片，測試二極管亮了。PLAM后蓋以及點金石工作正常，(木有萬用表，只用從廢棄的萬能充里面拆下二極管用這愚蠢的方法)

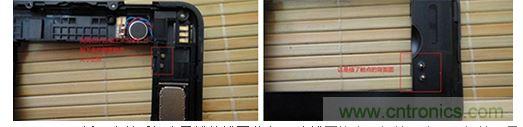

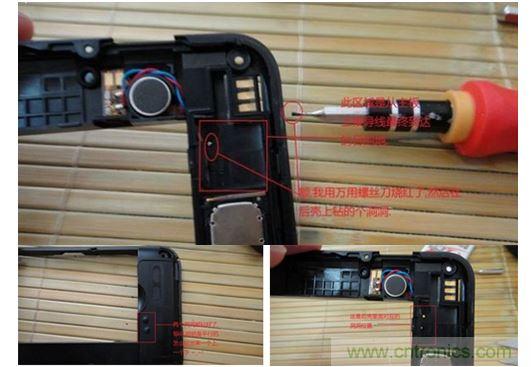

最殘忍的時刻到了，要在買了不到2個月的小米上開洞洞。
這是插上從索尼愛立信上卸載下來的金屬?gòu)椈捎|點插在洞洞里面的圖片，大小正好，不鼓勵大家為了DIY拆還能用的手機的觸點啊。
[page]

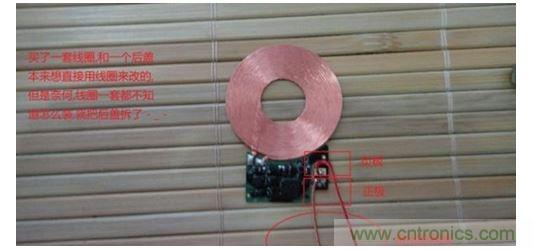

這是從ROMan">PALM拆下來以后焊上導線的線圈,期間用這線圈接上二極管，發現二極管不是常亮狀態,誤以為自己拆壞了，而后才知道，原來是以為線圈上的貼片沒有粘上，導致線圈供電不穩定的原因。

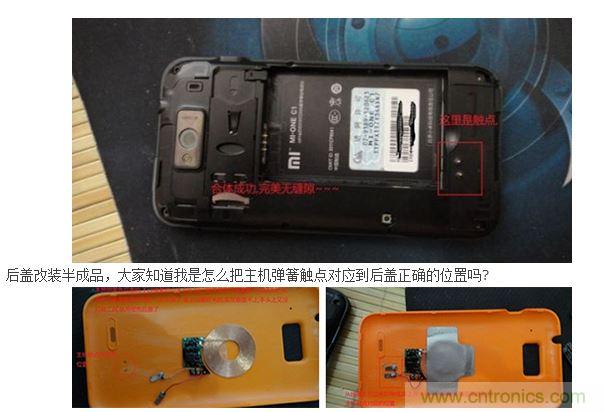

以下是工程完成了一半的圖片。
完美合體，毫無縫隙。
[page]

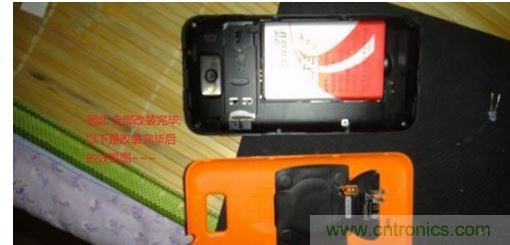

后蓋主機，全部改裝完畢。

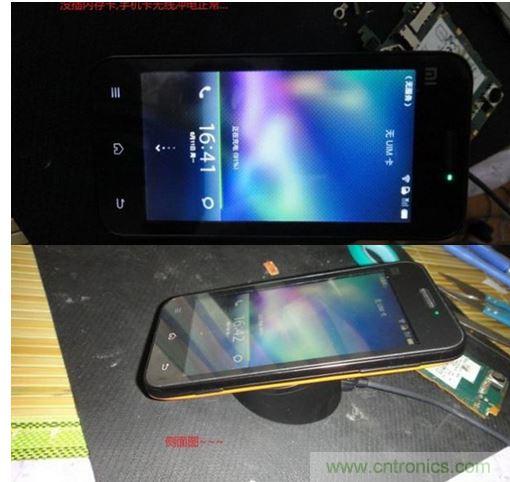

以下是測試圖：
插上內存卡，手機卡，一切正常。
歷時5個多小時，終于完成了！
