【導讀】家里的手機充電器一大堆，丟了可惜，不丟看著煩，是不是有這種感覺？這里小編教大家用手機充電器做成LED燈的驅動電源，這樣既再利用了手機充電器，還節省了買LED驅動電源的費用，是不是一舉兩得？

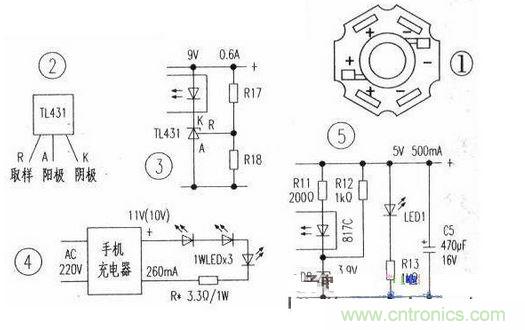

采用1W帶散熱鋁片的大功率白光LED(其導通電壓為3.2V；最大工作電流300mA)，外形見圖1。
手機充電器10多只，既是恒流源也是開關電源，通常手機充電器輸出電壓多為4.2V~5V/500mA．故只能為1只1WLED供電，能否提升輸出電壓為多只LED供電？經拆開多只手機充電器進行分析后，認為其電路完全可行。
該手機充電器的輸入電壓為交流IOOV~240V/130mA，輸出電壓為9W0.6A．次級連接的穩壓電路TIA31(TLA31引腳排列見圖2)。試在TIA31R端的上分壓電阻R17上串只1kΩ電阻后輸出電壓上升到11V，接負載后降為10V，可供上述1WLED燈3只接人[10V>3x3.2V(LED導通電壓-9.6V]，改制完成。其原理示意圖見圖3。
安裝：將3只IwLED串聯后直接膠在原白熾燈臺燈的反光罩內（散熱效果更好）。將手機充電器除去外殼做好絕緣后放在臺燈的底座內，并利用臺燈的蛇皮軟管內原導線作為+、-電源線；在臺燈的燈頭中心柱和外螺旋銅圈上焊上+、-電源線并連接上LED。
調試：如圖4所示，調整限流電阻R※讓電路的工作電流為260mA(本例R※用3.3n，IW)。
R※功率選擇：實耗功率=12R=(0.26A)2x3.3Ω≈0.22W，故R※應選擇（2～3倍）實耗功率=(2~3)x0.22W—0.5W—1W（本例采用1W電阻）。
使用效果：該改裝LED大功率白光燈的亮度約有40W白熾燈亮度，使用一個月且經常反復開關機，均正常照明。對圖5電路，將穩壓二極管D8換成11V的，調R12使流過穩壓二極管的工作電流為5mA．則其輸出電壓就上升到12V(穩壓二極管11V+光耦導通電壓1.2V)，最高可達15V左右。
注意：改造前焊下充電指示燈LED1（見圖5），LED燈調整好后，若需要保留指示燈，應調整指示燈限流電阻R13，使流過指示燈的電流為3mA(老 型)即可。改造后的手機充電器，配合1WLED用在吸頂燈上很方便。若使用3套（9只）上述LED燈所替代IOOW白熾燈；4套（12只）LED燈可替代 150W白熾燈，或取代熒光燈管。
提示：因改為高亮度LED燈后，亮度太高，應加奶白或磨砂玻璃燈罩，以免對人眼有害，特別是嬰幼兒經常仰臥更應多加保護。
對上述改造用的單只1WLED測試時，當外加電壓達到3.2V(不加限流電阻)，其工作電流為200mA就很亮（達到一定亮度后再增大工作電流有時人眼幾乎看不出亮度有變化）。故調整電流時盡量取低值，不一定要達到250mA左右，以眼睛舒適為準，可據試驗取之。
