DIY達人:教你如何改裝可充電式鼠標
發布時間:2014-12-09 責任編輯:xueqi
【導讀】本文為大家?guī)砹艘粋€(gè)關于給無線充電鼠標改裝為內含充電電池的DIY實例。主體設備為一套已經棄置的荒廢很久的無線套裝,該鼠標耗電量頗大,準備給它裝上一個充電鋰電池,避免經常換電池的困擾。
圖1:主要材料

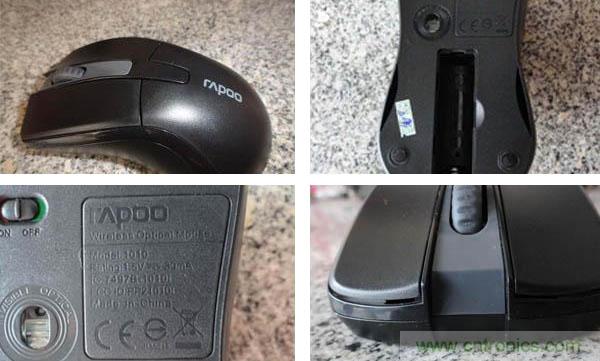

這個無線鼠標使用的為一節1.5V電池,其電流為30MA。前端貌似有空位,打算搞個USB插座下去。拆出來看下,USB座應該能放下的。用1200MA的鋰電,應該能省去不少的電池錢,而且這個電池是自帶保護板的。

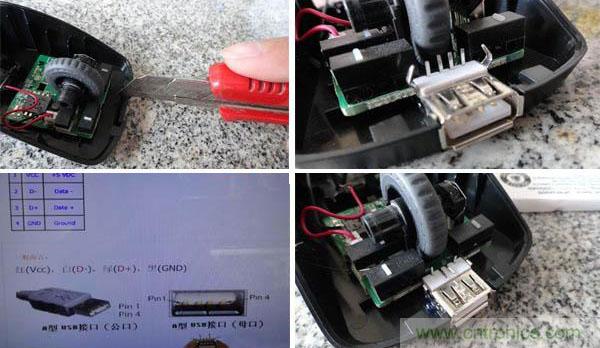

圖2:暴力拆解
開USB座口,引腳定義,只要兩邊的兩個腳,也就是+5V和地。
圖3:開USB座口

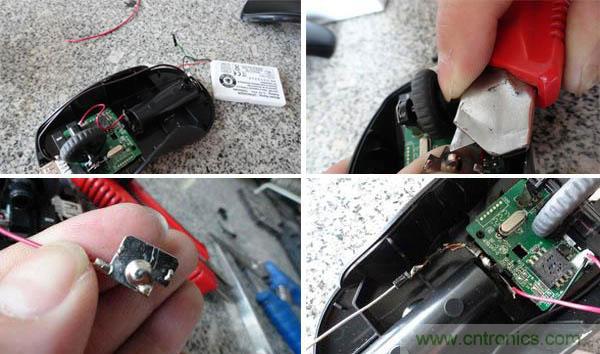

這里我們可以把USB座和電池的地線一起焊到原電池負極上。把原電池正極連接片挫花、上錫,再串接三個IN4007,壓降0.7*3=2.1V,計劃是:電池3.7V-3個二極管的壓降2.1V=1.6V,繼續連接,原電池正負極接入57歐負載電阻和16V/10uF濾波電容。
圖4:原電池正極連接片挫花&上錫

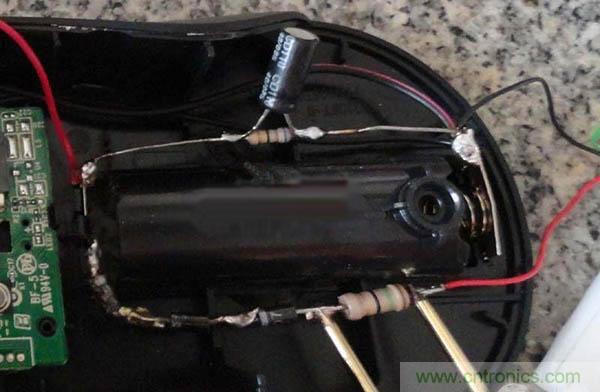

新加的鋰電正極通過15歐限流電阻和三個IN4007降壓,接到原電池正極,給鼠標供電。
圖5:新加的鋰電正極
[page]

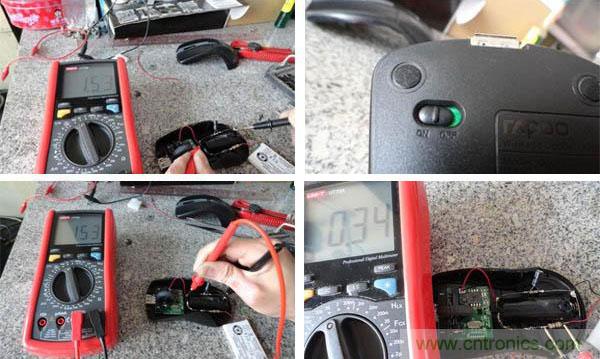

在測試的最后我們得到了一個比較合適的1.53V電壓,打開鼠標電源開關后正常工作。1.53V電壓沒變。限流電阻兩端電壓0.34V /15歐=26.66MA。
圖6:測試圖

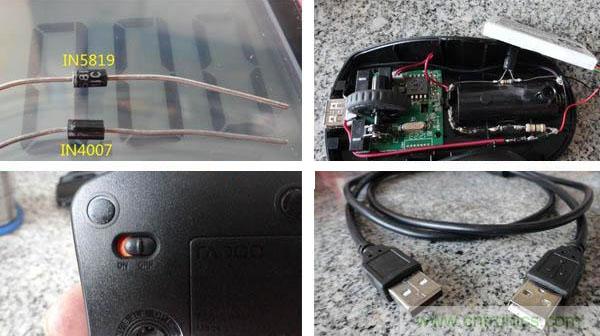

大家可看圖,隨后我們?cè)僬襾硪粋€(gè)0.7V壓降的IN4007和一個0.26V壓降的肖特基IN5819。SB+5V,串接一個5819一個4007再接到鋰電池充電。計劃是USB5V-0.26V-0.7V=4.04V,這樣應該比直接一個4007后的4.3V充電電壓安全點。(雖然電池本身已有保護板)關掉電源開關。拿出一條公到公的USB連接線。

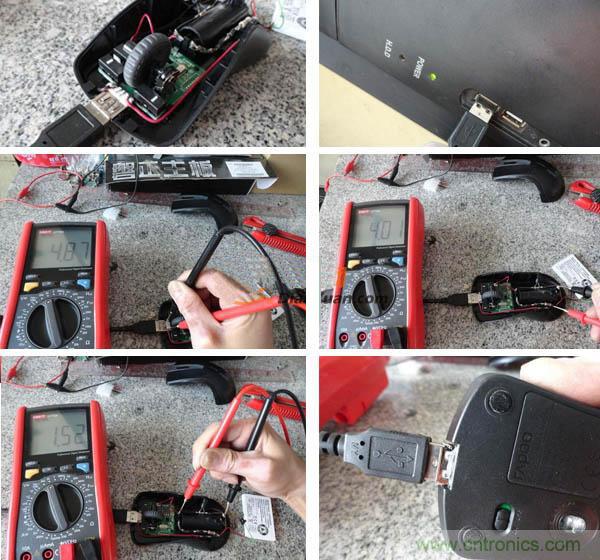

圖7:接到鋰電池充電
在萬用表測試后,我們能夠看到接入后USB電壓為4.87V,鋰電池兩端為4.01V。負載端為1.52V,再次打開鼠標電源開關。出現1.54V,竟然還高了,這個應該關系到阻抗和容抗問題,水平不夠,不好解釋,反正就當它正常了。
圖8:測試圖

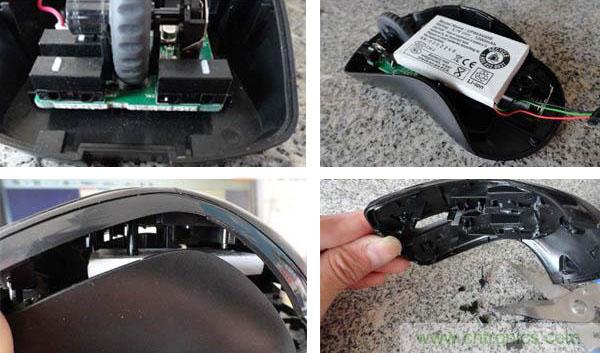

最后的步驟是打上熱熔膠,粘好電池,并且最后還是加了個簡單的充電指示發光二極管。用一個270歐的限流電阻接在兩個充電降壓二極管中間,這樣就只能是接入U(xiǎn)SB供電時才發光指示了。粗糙的開孔工具開孔中。再修正一下就應該可以了。

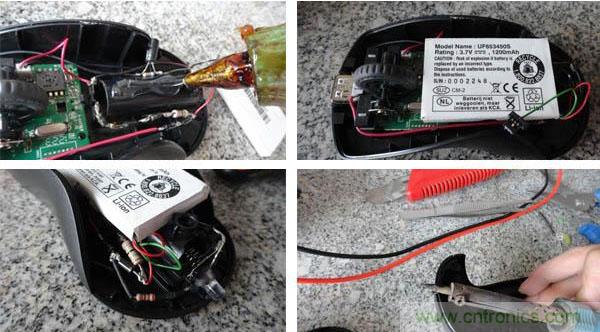

圖9:焊接及上膠過程

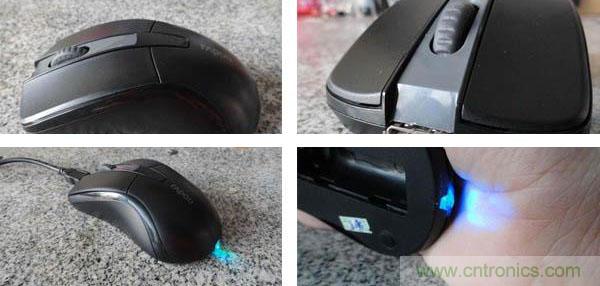

大家可以看到完成后側面看不出來改動過,完美通過。前面多了個USB母座。后面多了個指示燈。拿上手,凸出一點點的指示燈剛好在中間不頂手的說。話說這個外表簡單的二極管其實一點也不簡單,它內部集成了高亮度紅、綠、藍3個發光二極管和控制電路,利用紅、綠、藍三基色變成各種各樣的顏色、變色閃光頻率先慢閃,再快閃,不斷循環的。
圖10:成品展示
