線性電源"不是"開關電源,別傻傻分不清楚!
發布時間:2014-12-31 責任編輯:sherryyu
【導讀】對于剛剛從事電子電路設計的新手來說,一些相近的概念是非常容易混淆的,比如開關電源和線性電源。本篇文章從工作方式的角度分析了線性電源和開關電源的區別,希望大家在閱讀過本篇文章之后能夠弄清這兩者之間的區別。
對于剛剛從事電子電路設計的新手來說,一些相近的概念是非常容易混淆的,比如開關電源和線性電源。從概念上講,似乎有些共通之處,但實際上卻并不相同,本片文章將為大家介紹開關電源和線性電源的區別。
開關電源與線性電源
開關電源的主要工作原理就是上橋和下橋的MOS管輪流導通,首先電流通過上橋MOS管流入,利用線圈的存儲功能,將電能集聚在線圈中,最后關閉上橋MOS管,打開下橋的MOS管,線圈和電容持續給外部供電。然后又關閉下橋MOS管,再打開上橋讓電流進入,就這樣重復進行,因?yàn)橐喠鏖_關MOS管,所以稱為開關電源。
而線性電源就不一樣了,由于沒有開關介入,使得上水管一直在放水,如果有多的,就會漏出來,這就是我們經??吹降哪承┚€性電源的MOS管發熱量很大,用不完的電能,全部轉換成了熱能。從這個角度來看,線性電源的轉換效率就非常低了,而且熱量高的時候,元件的壽命勢必要下降,影響最終的使用效果。
也就是說,開關電源和線性電源的區別主要是他們的工作方式。

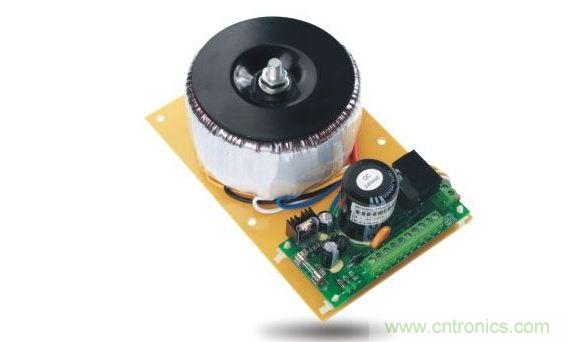

線性電源功率器件工作在線性狀態,也就是說他一用起來功率器件就是一直在工作,所以也就導致他的工作效率低,一般在50%~60%,還得說他是很好的線性 電源。線性電源的工作方式,使他從高壓變低壓必須有將壓裝置,一般的都是變壓器,也有別的像KX電源,再經過整流輸出直流電壓。這樣一來他的體積也就很大,笨重,效率低、發熱量也大。他也有他的優點:紋波小,調整率好,對外干擾小。適合用與模擬電路,各類放大器等。
開關電源。他的功率器件工作在開關狀態,(一開一關,一開一關,頻率非常快,一般的平板開關電源頻率在100~200KHz,模塊電源在 300~500KHZ)。這樣他的損耗就小,效率也就高,對變壓器也有了要求,要用高磁導率的材料來做,比較沒有效率,他的變壓器就是一個字小。效率80%~90%吧。據說美國最好的VICOR模塊高達99%。開關電源的效率高體積小,但是和線性電源比他的紋波、電壓電流調整率就有折扣了。
