【導讀】熟悉電路制作的人大多對TL431并不陌生。由于TL431的動態抗阻的特性，其經常在電路設計當中被用于替代穩壓二極管。不僅如此，TL431的開態響應速度快輸出噪音低，并且價格低廉。因此受到電源工程師和初學者們大力好評。本篇文章主要為大家介紹了TL431的基本應用電路和幾種并不常見的接法，并進行了講解。
TL431的主要作用是使電路獲得更加穩定的電壓，TL431是一種較為精密的可控穩壓源，有著較為特殊的動態抗阻。在電路當中，TL431也作為一種并聯型的穩壓電路來使用，當然使用方法并不局限在這一種，其還能夠作為串聯或電壓基準來使用。
熟悉電路制作的人大多對TL431并不陌生。由于TL431的動態抗阻的特性，其經常在電路設計當中被用于替代穩壓二極管。不僅如此，TL431的開態響應速度快輸出噪音低，并且價格低廉。因此受到電源工程師和初學者們大力好評。本篇文章主要為大家介紹了TL431的基本應用電路和幾種并不常見的接法，并進行了講解。

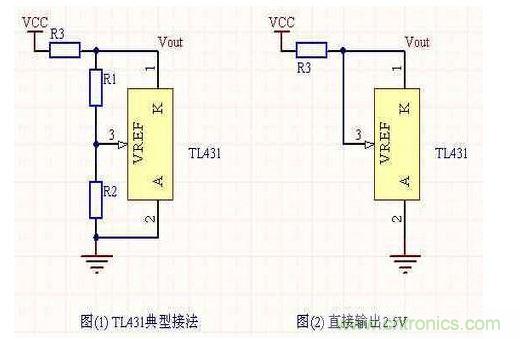

圖(1)是TL431的典型接法，輸出一個固定電壓值，計算公式是： Vout = (R1+R2)*2.5/R2，同時R3的數值應該滿足1mA < (Vcc-Vout)/R3 < 500mA。
當R1取值為0的時候，R2可以省略，這時候電路變成圖(2)的形式，TL431在這里相當于一個2.5V穩壓管。

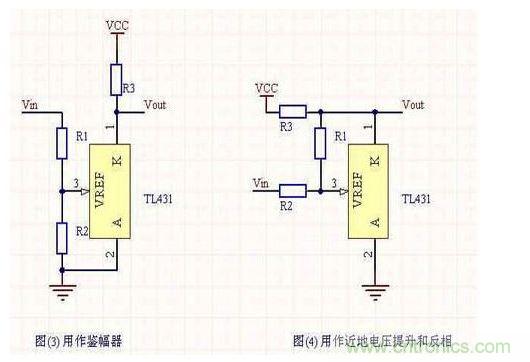

利用TL431還可以組成鑒幅器，如圖(3)，這個電路在輸入電壓 Vin < (R1+R2)*2.5/R2 的時候輸出Vout為高電平，反之輸出接近2V的電平。需要注意的是當Vin在(R1+R2)*2.5/R2附近以微小幅度波動的時候，電路會輸出不穩定的值。
[page]
TL431可以用來提升一個近地電壓，并且將其反相。如圖(4)，輸出計算公式為： Vout = ( (R1+R2)*2.5 - R1*Vin )/R2。
當R1 = R2的時候，Vout = 5 - Vin。這個電路可以用來把一個接近地的電壓提升到一個可以預先設定的范圍內，唯一需要注意的是TL431的輸出范圍不是滿幅的。
TL431自身有相當高的增益(我在仿真中粗略測試，有大概46db)，所以可以用作放大器。

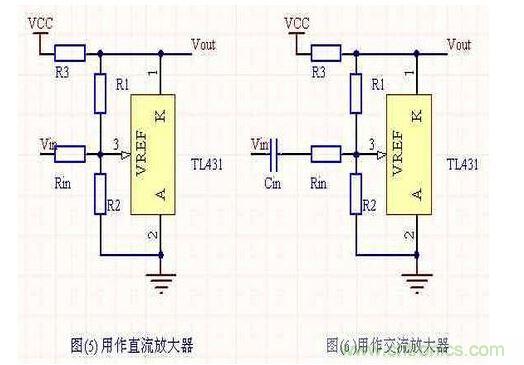

圖(5)顯示了一個用TL431組成的直流電壓放大器，這個電路的放大倍數由R1和Rin決定，相當于運放的負反饋回路，而其靜態輸出電壓由R1和R2決定。 這個電路的優點在于，它結構簡單，精度也不錯，能夠提供穩定的靜態特性。缺點是輸入阻抗較小，Vout的擺幅有限。
圖(6)是交流放大器，這個結構和直流放大器很相似，而且具有同樣的優缺點。我正在嘗試用這個放大器代替次級運放來放大熱釋紅外傳感器的輸出信號。
經過本篇文章的講解，大家肯定對TL431的應用電路有了初步的認識，并且對TL431的一些優點和缺點有了自己的看法。希望通過此篇文章能讓各位電源新手們對TL431有更多的理解。
