實測探究:延長線是否會影響電源性能?

發布時間:2015-01-12 責任編輯:xueqi

【導讀】為了提升機箱內部的美觀度,不少玩家會選擇電源延長線或定制線,這樣的線材不但材質軟,而且有多重顏色可選非常個性,那么這些線材是否對電源性能造成影響呢?

“背部走線”是最近幾年開始流行的,提到背部走線就會涉及到機箱和電源,伴隨著側透機箱的興起,玩家們對于機箱內部的美觀度也是逐步提高,因此不少玩家會選擇電源延長線或定制線,這樣的線材不但材質軟,而且有多重顏色可選非常個性,那么這些線材是否對電源性能造成影響呢?

我們都知道電源可以分為模組化接口和非模組化接口,高端玩家會選擇全模組電源然后購買全部定制線材,而非模組電源一般就會選擇延長線,在原有的接口上多出一截,這樣看起來更加統一,而且便于走線。今天我們就用電源延長線為例,通過實測數據,看看對于電源性能是否會造成影響。

1電源原始狀態性能測試

首先我們隨機選擇了一款電源,在沒有使用延長線的時候,分別測試電源的轉換效率、電壓偏離,然后接上延長線,同時測試數據進行對比。

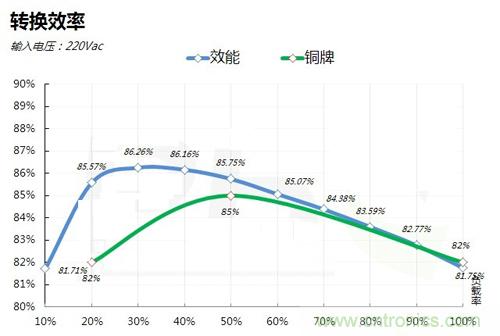

圖1:轉換效率高為86.26% 最低為81.71%

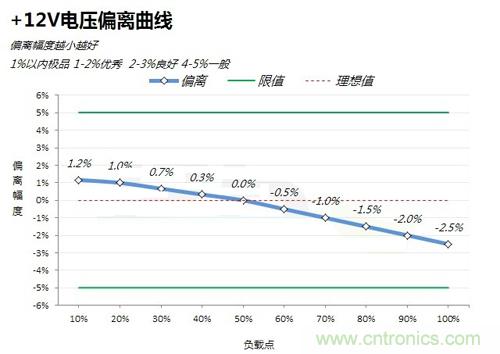

圖2:+12V電壓偏離

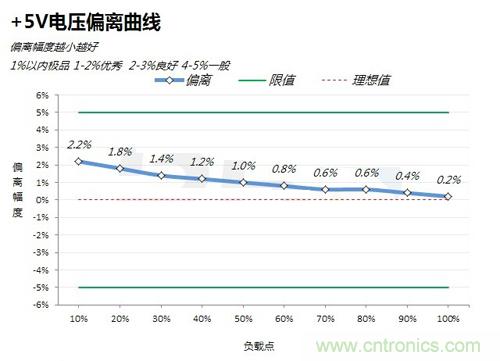

圖3:+5V電壓偏離

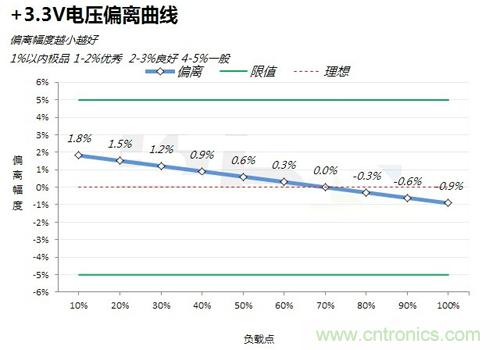

圖4:+3.3V電壓偏離

這是一款入門級電源的整體表現,效能就是通牌水準,而電源電壓偏離也是處于一個比較好的水平,下面我們接上延長線去測試。
[page]

2加入延長線性能有影響嗎?

本次測試加入的是主板與顯卡的電源延長線,未加入處理器延長線。首先依然是轉換效率,可以看到在加入了延長線之后,電源整體的轉換效率有了一個小幅度下降。不過僅僅是更加費電,不會對其他元器件造成影響。

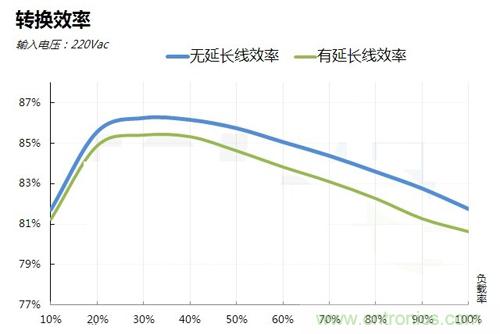

圖5:電源轉換效率對比

電壓偏離,能夠反映出電路中,靜態電流的大小。即偏離越大,靜態電流越大,偏離越小,靜態電流越保持原值,說明電路越穩定。

然后看下電源電壓偏離對比,可以發現在加入了延長線之后,電源的電壓也有一定程度的影響。其中+12V影響較大,+5V和+3.3V影響較小。

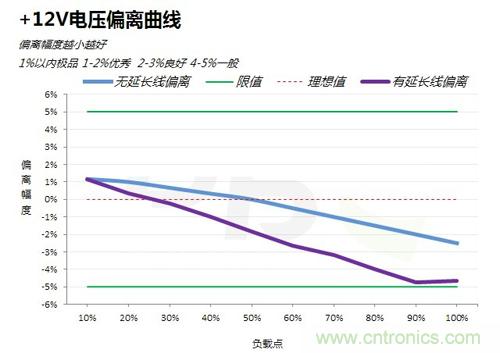

圖6:+12V電壓偏離對比

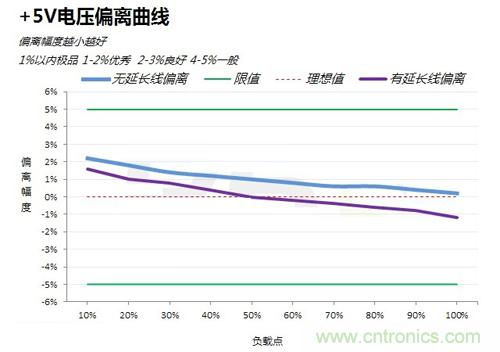

圖7:+5V電壓偏離對比

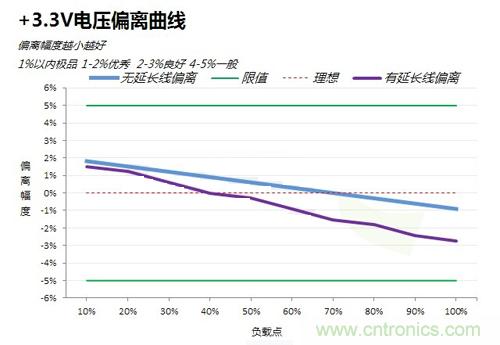

圖8:+3.3V電壓偏離對比

出現上面情況的原因是多方面的,但是最關鍵的影響應該是延長線,材質、用料、長度都都是不可忽視的因素。延長線的加入,導致電源線材接口增加了接觸點,同時提升了線材的長度,都會增大電阻,所以對于效能會有影響。

[page]
3線材延長線的購買與安裝

一般的電源延長線都可以在網上購買到,玩家們搜索24pin延長線、8pin延長線、電源定制線等等都可以看到。

我們?cè)u(píng)測室的延長線,包括了主板、顯卡的延長線,玩家們?cè)诎惭b的時候一定要注意好接口,尤其是處理器和顯卡,都是8pin,但是不要插錯了。

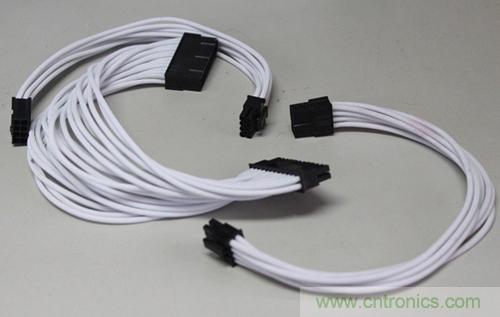

圖9:電源線材延長線

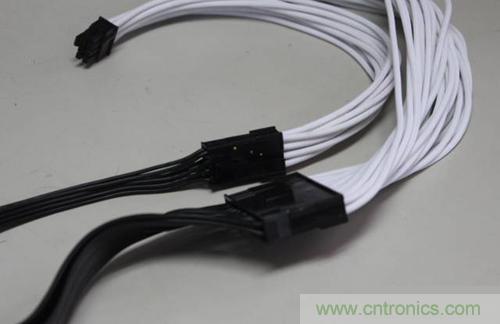

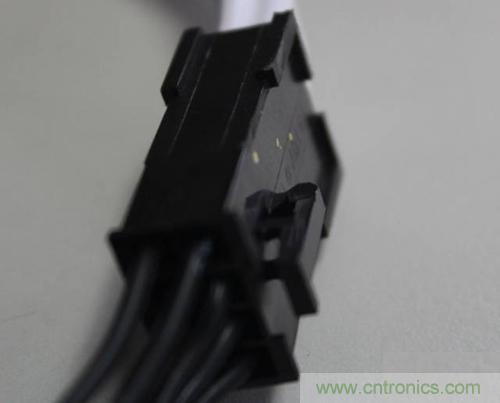

圖10:插線時注意方向

圖11:接好效果

總結

之前海韻就有一款除了線材之外一模一樣的電源,僅僅由于模組與非模組的區別,而二者效能有輕微差別。而加入延長線的方式,無疑會放大上面的情況。

所謂魚和熊掌不可兼得,在獲得了更加好看外觀同時也會損失一部分性能,下面給玩家們簡要分析一下優勢與不足,看完之后玩家們心中也都有了自己的答案。

優勢:線材美觀、統一;軟材質走線也非常方便。

不足:損失一部分效能,更加費電;電源電壓偏離更大,電路穩定性略有不足。
