數控機床使用電源的要求有哪些?

發布時間:2015-01-13 責任編輯:xueqi

【導讀】數控機床促使高速加工技術發展迅速,如何合理利用好數控機床的各項性能和維護好機床的精度,就顯得至關重要。本文工程師結合個人的工作經驗,詳解機床在電源方面需要注意的一些細節。

電源是維持系統正常工作的能源支持部分,它失效或故障的直接結果是造成系統的停機或毀壞整個系統。另外,數控系統部分運行數據,設定數據以及加工程序等一般存貯在RAM存貯器內,系統斷電后,靠電源的后備蓄電池或鋰電池來保持。因而,停機時間比較長,拔插電源或存貯器都可能造成數據丟失,使系統不能運行。

同時,由于數控設備使用的是三相交流380V電源,所以安全性也是數控設備安裝前期工作中重要的一環,基于以上的原因,

對數控設備使用的電源有以下的要求:

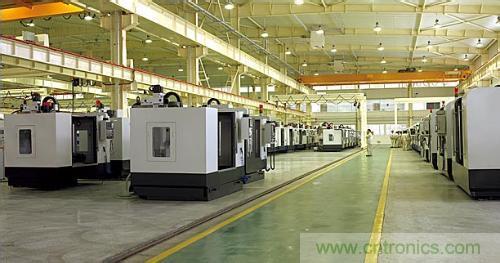

圖:數控機床使用電源的要求

一、電網電壓波動控制在+10%~-15%之間,而我國電源波動較大,質量差,還隱藏有如高頻脈沖這一類的干擾,加上人為的因素(如突然拉閘斷電等)。電高峰期間,例如白天上班或下班前的一個小時左右以及晚上,往往超差較多,甚至達到±20%。使機床報警而無法進行正常工作,并對機床電源系統造成損壞。甚至導致有關參數數據的丟失等。這種現象,在CNC加工中心或車削中心等機床設備上都曾發生過,而且出現頻率較高,引起重視。

建議在CNC機床較集中的車間配置具有自動補償調節功能的交流穩壓供電系統;單臺CNC機床可單獨配置交流穩壓器來解決。

二、建議把機械電氣設備連接到單一電源上。如果需要用其他電源供電給電氣設備的某些部分(如電子電路、電磁離合器),這些電源宜盡可能取自組成為機械電氣設備一部分的器件(如變壓器、換能器等)。對大型復雜機械包括許多以協同方式一起工作的且占用較大空間的機械,可能需要一個以上的引人電源,這要由場地電源的配置來定。

除非機械電氣設備采用插頭/插座直接連接電源處,否則建議電源線直接連到電源切斷開關的電源端子上。如果這樣做不到,則為電源線設置獨立的接線座。

電源切斷開關的手柄容易接近,安裝在易于操作位置以上0.6M~1.9M間。上限值建議為1.7M。這樣可以在發生緊急情況下迅速斷電,減少損失和人員傷亡。

三、數控設備對于壓縮空氣供給系統的要求數控機床一般都使用了不少氣動元件,所以廠房?jī)?nèi)接人清潔的、干燥的壓縮空氣供給系統網絡。其流量和壓力符合要求。壓縮空氣機要安裝在遠離數控機床的地方。根據廠房?jī)?nèi)的布置情況、用氣量大小,考慮給壓縮空氣供給系統網絡安裝冷凍空氣于煤機、空氣過濾器、儲氣罐、安全閥等設備。
