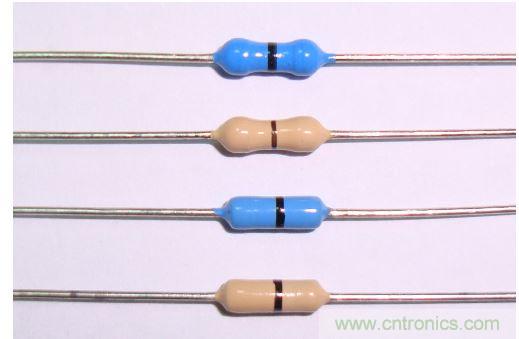

【導讀】電阻既是電路中的一種元件,又是一個物理量。它表示導體對電流阻礙作用的大小,是一個耗能元件,其主要作用就是在電路中分壓和分流。但是這個么一種電阻,其阻值為0歐姆,理論上來說起不到任何分壓和分流的作用,那么這種0歐姆電阻就是什么東西,它的作用又是什么呢?
首先我們來看看0歐姆電阻都能干什么?
在電路中沒有任何功能,只是在PCB上為了調試方便或兼容設計等原因;
可以做跳線用,如果某段線路不用,直接不貼該電阻即可(不影響外觀);
在匹配電路參數不確定的時候,以0歐姆代替,實際調試的時候,確定參數,再以具體數值的元件代替;
想測某部分電路的耗電流的時候,可以去掉0ohm電阻,接上電流表,這樣方便測耗電流;
在布線時,如果實在布不過去了,也可以加一個0歐的電阻;
在高頻信號下,充當電感或電容。(與外部電路特性有關)電感用,主要是解決EMC問題。如地與地,電源和IC Pin間;
單點接地(指保護接地、工作接地、直流接地在設備上相互分開,各自成為獨立系統。);
熔絲作用;
模擬地和數字地單點接地中的作用
只要是地,最終都要接到一起,然后入大地。如果不接在一起就是"浮地",存在壓差,容易積累電荷,造成靜電。地是參考0電位,所有電壓都是參考地得出的,地的標準要一致,故各種地應短接在一起。人們認為大地能夠吸收所有電荷,始終維持穩定,是最終的地參考點。雖然有些板子沒有接大地,但發電廠是接大地的,板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連,會導致互相干擾。不短接又不妥,理由如上有四種方法解決此問題:用磁珠連接;用電容連接;用電感連接;用0歐姆電阻連接。
磁珠的等效電路相當于帶阻限波器,只對某個頻點的噪聲有顯著抑制作用,使用時需要預先估計噪點頻率,以便選用適當型號。對于頻率不確定或無法預知的情況,磁珠不合。
電容隔直通交,造成浮地。電感體積大,雜散參數多,不穩定。
0歐電阻相當于很窄的電流通路,能夠有效地限制環路電流,使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗),這點比磁珠強。
跨接時用于電流回路
當分割電地平面后,造成信號最短回流路徑斷裂,此時,信號回路不得不繞道,形成很大的環路面積,電場和磁場的影響就變強了,容易干擾/被干擾。在分割區上跨接0歐電阻,可以提供較短的回流路徑,減小干擾。
配置電路中的作用
一般,產品上不要出現跳線和撥碼開關。有時用戶會亂動設置,易引起誤會,為了減少維護費用,應用0歐電阻代替跳線等焊在板子上??罩锰€在高頻時相當于天線,用貼片電阻效果好。
其他用途
布線時跨線;
調試/測試用;
臨時取代其他貼片器件;
作為溫度補償器件;
更多時候是出于EMC對策的需要。另外,0歐姆電阻比過孔的寄生電感小,而且過孔還會影響地平面(因為要挖孔)。
方便軟件的分別布線區域范圍:主要功能是跳線,運用的目的主要是為了在PCB補線的時候軟件可以區分不同的區域。也就是說為了使的每一部分的電源和地有不同的回路,如果沒有這個電阻,軟件會亂連,導致的結果是比如數字地和模擬地混亂,數字電源和模擬電源的互相干擾等等。所以總結就是為了方便軟件的分別布線區域范圍。
一個不起眼的0歐姆電阻竟然能發掘出如此之多的作用,由此可見在學習過程中沒有什么知識是不起眼或不重要的,只要認真研究和鉆研,手中掌握的知識就會越來越豐富。
