DIY:可從0瓦調起的線性直流電源設計

發布時間:2015-01-16 責任編輯:sherryyu

【導讀】本篇文章介紹了一種能從0V調起的,大調整范圍線性直流可調電源。對電路設計和一些關鍵設計進行了比較詳細的介紹,希望大家在閱讀過本篇文章之后能夠有所收獲。

線性電源能夠?qū)⒔涣麟娺M(jìn)行降壓處理,在電子設計領域有著比較廣泛的應用。本篇文章將要介紹的,是一種能從0V開始調起的范圍線性直流可調電源,并且能夠進行低壓實驗。

理論上,這種電源能夠?qū)崿F(xiàn)0-600V可調直流電壓輸出,而且所用元件除了主濾波電容和主調整管之外,皆可以使用低壓元件來制作。

用面板版搭了個簡單的電路,順利通過了30V的低壓實驗。但是是運放的特性不是很理想,所以分別用4558、5532、TL082、OP07進行實驗,其中07全面勝出!實現了2-30V的連續調整(沒有加調零電路,如果有調零電路,估計應該能從0調起),5532排第二,能做到4-30V調整,TL082也能做到4-30V調整,但當電位器調到最小時(即運放正向輸入端的電位為0)輸出又跳回了最大。

4558的效果最差,根本不能完成電路功能,輸出電壓隨著調整電位器的轉角變化,在5V和30V之間來回跳變。如果有CA3140的話(再用上調零電路)效果應該更好。
可從0瓦調起的線性直流電源設計
圖1

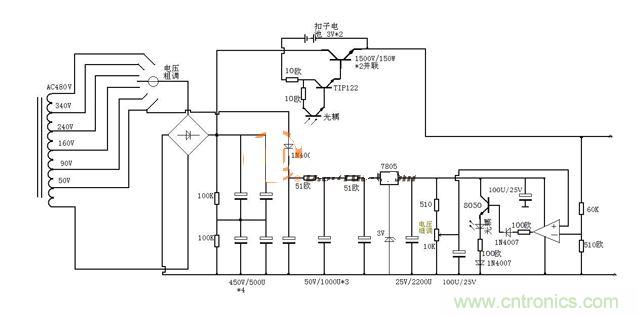

這個電路是由傳統的串聯可調穩壓電路脫胎而來的,如圖1所示。

低壓試驗稍微簡化了一下電路,運放輸出沒有8050擴流,直接給光耦的發光管,細條電位器用的是22K, 光耦的受光三極管也沒有接擴流管,直接推調整管電路輸入電壓是30V,采樣電路的取樣電阻,上面的是12K,下面的是1K。

耦的作用就是盡量減低元件的電壓,起到隔離作用,使用的是最常見的4N35。

有人可能會提出,如果使用7805的話恐怕會產生危險,其實在圖1中加入一級穩壓就可以解決。建議用1個15V左右的穩壓管做一次穩壓,再提供給7805。這個電路誕生的原因,是曾準備自制電子管測量儀時,為屏極的可調直流電壓準備的,因此電流預計在300-500之間,并不大。

這里沒有指出調整管的型號,就是為了留給大家更大的應用空間,大家可以根據實際需呀的電壓、電流自由選取,昨天低壓實驗時用的是NEC的大功率管2SC2750(100V 7A 100W),由于只是30V的低壓試驗,所以沒有用高反壓的管子,如果想用的話,可以考慮BU508( 1500V/5A/50W)或者2SD1403(1500V/6A/120W)等管子做調整,當然了也就是舉個例子,實際上可用的管子是比較多的。
