升溫上限控制分析,防止電源變壓器劣化有絕招

發(fā)布時間:2015-03-03 責任編輯:sherryyu

【導讀】雖然大家都知道一般情況下變壓器運行中鐵芯中的鐵耗,繞組中的銅耗,都變?yōu)闊岫棺儔浩鳒囟壬仙瑤淼膼汗褪亲屪儔浩魈崆皳p壞,那么有什么好的方法來控制溫度上升呢?本文就為大家講解。

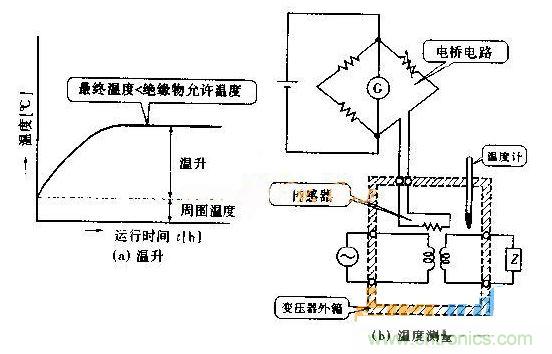

我們都知道在一般情況下變壓器運行中鐵芯中的鐵耗,繞組中的銅耗,都變?yōu)闊岫棺儔浩鳒囟壬仙缦聢D所示。變壓器溫度升高時,用于其中的絕緣物就會變質(zhì)劣化,絕緣抗電強度、粘度、燃點都下降,因此變壓器溫度應不超過絕緣物的允許溫度。
升溫和溫度測量
升溫和溫度測量

變壓器溫度測量是包括用電阻法測量繞組溫度和用溫度計法測量油和鐵芯溫度。用電阻法測量繞組測試是用下式求得:
式中 t1:實驗開始時變壓器繞組的濕度【℃】

R1:t1時變壓器繞組的電阻【Ω】

R2:溫度t2時統(tǒng)一繞組的電阻【Ω】

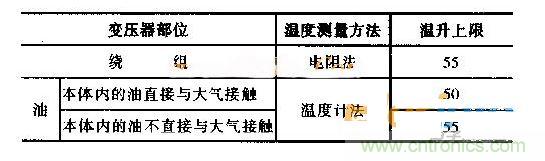

常規(guī)中,我們在大型變壓器中用傳感器來測量,用電橋測量銅線的電阻值,如同圖所示,由銅線電阻值可知溫度。用上述方式測量的溫度上限應在表1所列值以下。
升溫上限
升溫上限
