DIY一款0-30V、0-5A調壓調流線性維修電源
發布時間:2015-03-06 責任編輯:xueqi
【導讀】本文介紹一款0-30V、0-5A調壓調流線性維修電源制作,317做的恒壓加擴流,文中分享了具體電路圖和詳細的制作過程,感興趣的過來看看吧。
不過最近用一筆記本電池帶個自己做的小電視看,筆記本電池需要經常充電,普通電源不能限流,鋰電這個東西過充很危險,所以要經常看著,太不方便。正好最近研究358, 先前做了個936的控制電路1322芯的,用場管的,由于一直在研究這個,只畫了個PCB就分享給大家了,那個早就做出實物來了,由于一直在研究這個電源,就先放一邊了,有空補那個圖。

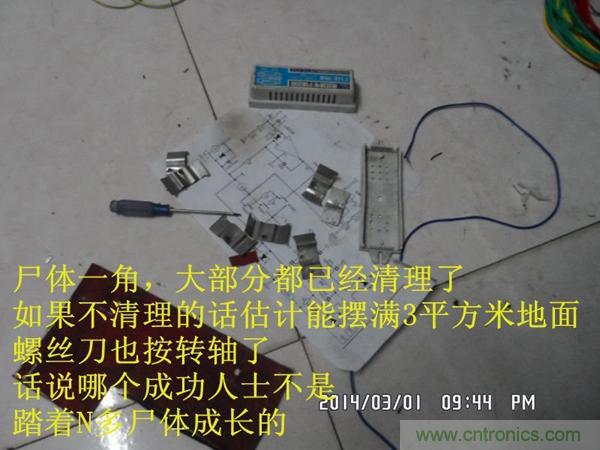

一般電源都用2N3055擴流,可是我要是用的話3055得現買剛好查資料13005也可以做擴流,而且手頭又有一大批電子鎮流器,基本上都是一批下來的,剛好參數也差不多就廢物利用了,整個電源改造沒花一分錢就是耗時,估計得四天以上。

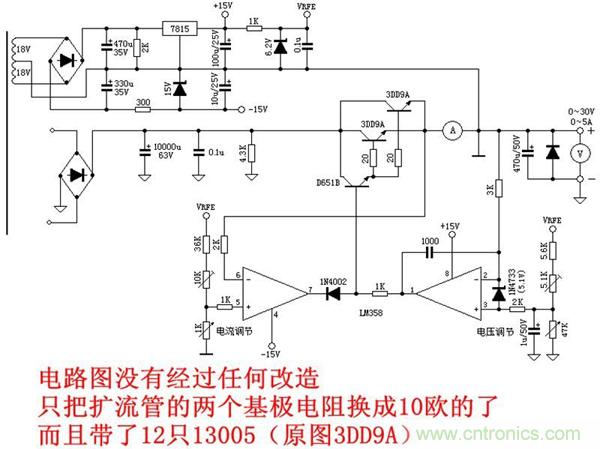

下面上電路圖

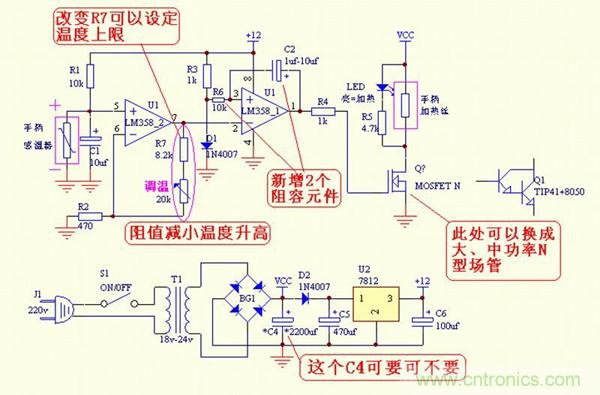

358運放,我用的是貼片式的,一共只找到兩個。另一個做焊臺了,那個是直插的,順便把焊臺的電路圖也上傳,焊臺的C4我是加的。
好了繼續電源。

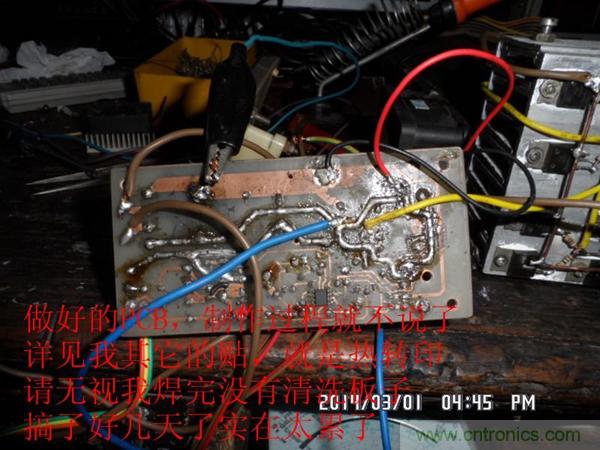

做好的板子,沒有刷板子就無視。

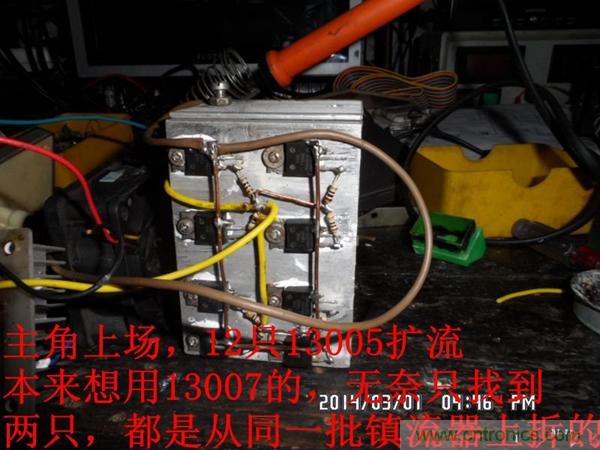

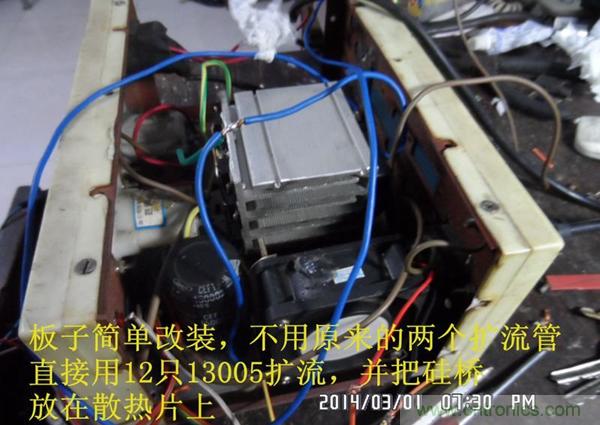

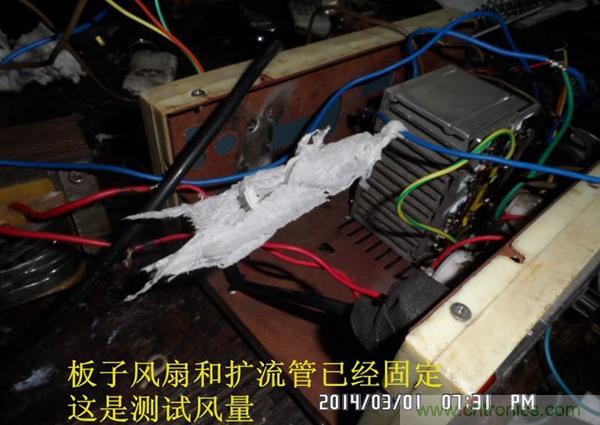

下面是擴流板12只管子當一只用,哈哈。

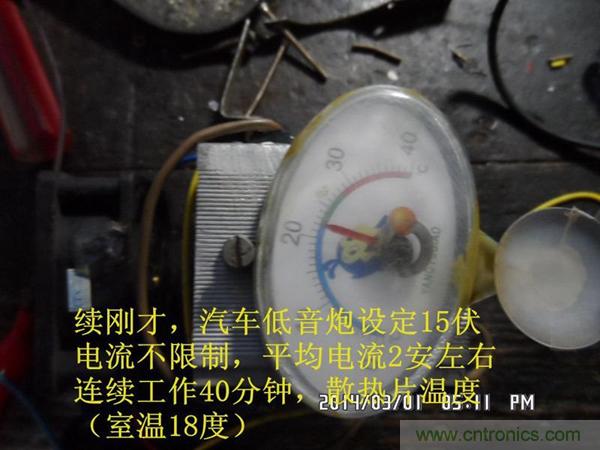

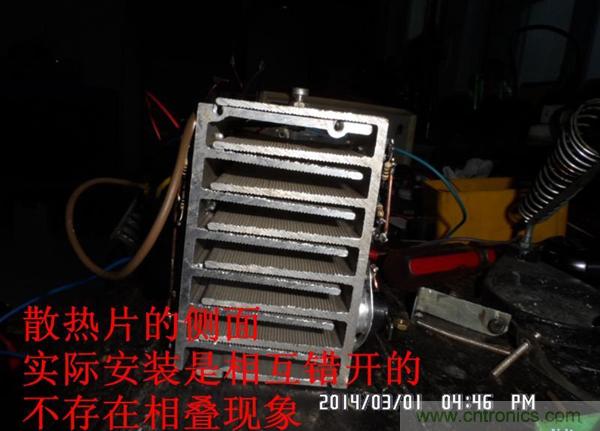

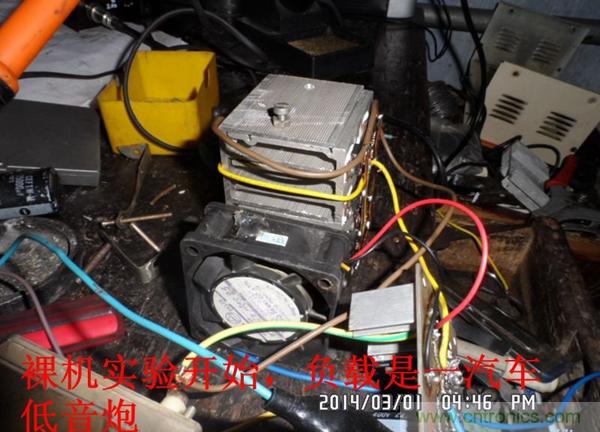

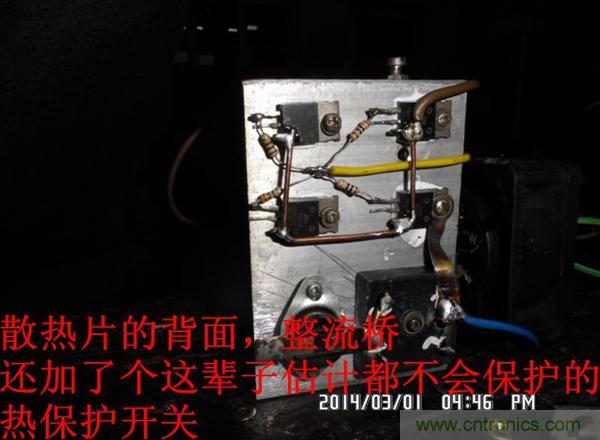

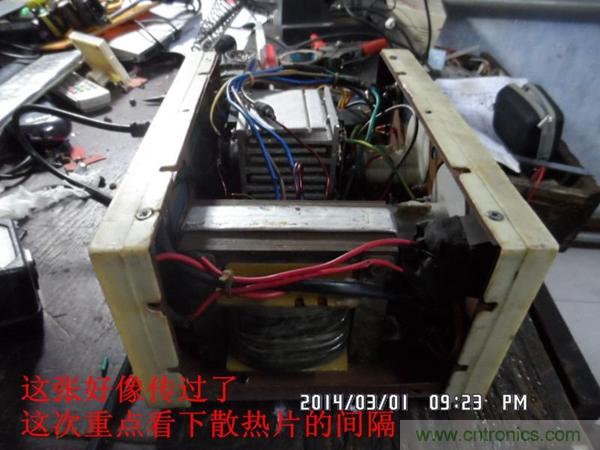

散熱片某功放上拆的,截兩半,對上用。

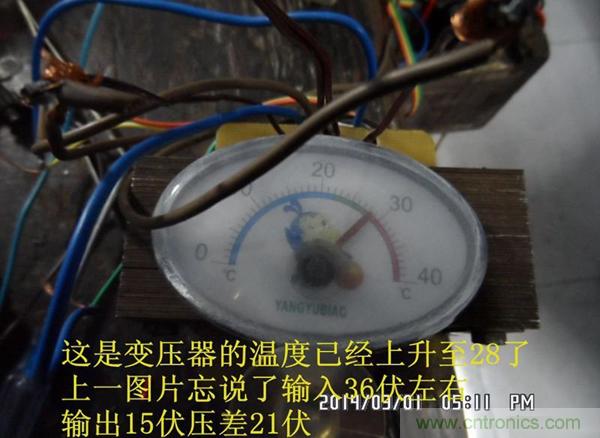

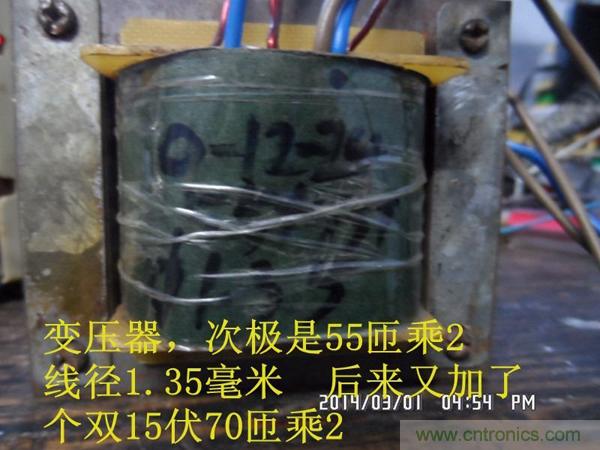

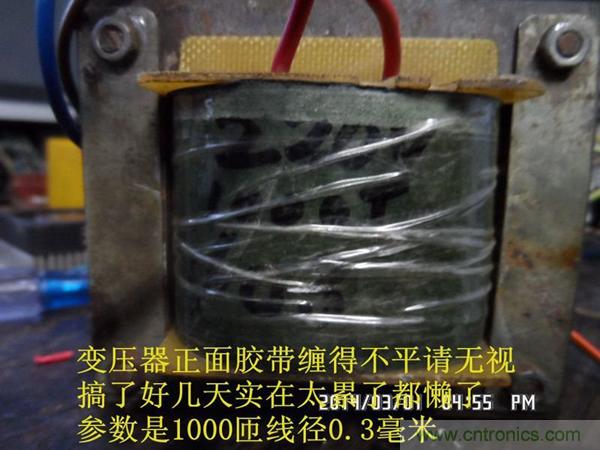

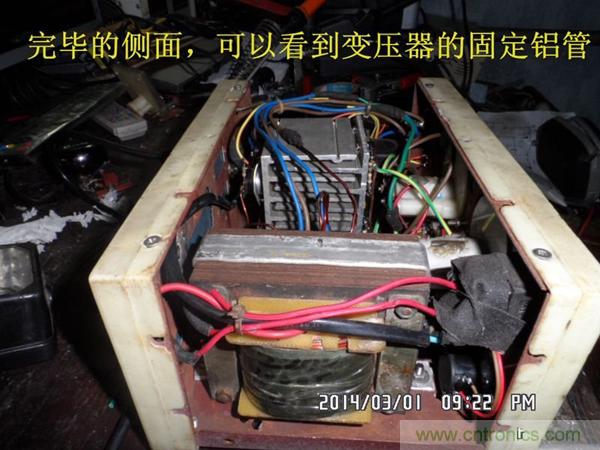

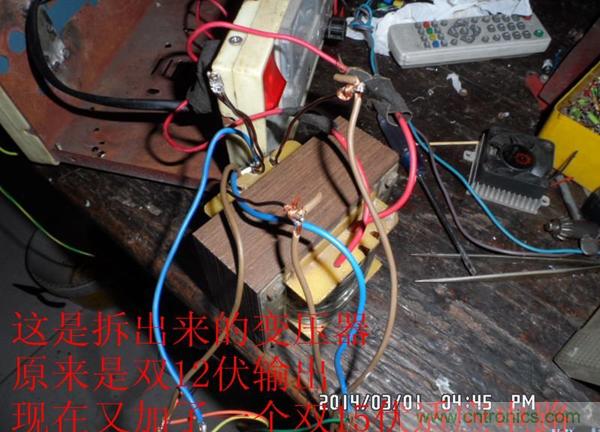

變壓器都是手工繞制的,真累啊。
