技術精講:放大電路工作狀態深度剖析

發布時間:2015-03-09 責任編輯:sherryyu

【導讀】本篇文章主要對放大電路的工作狀態進行了較為詳細的分析,并且給出了一種將為簡便的方法,將含有非線性元件(如三極管)的放大電路轉化為線性電路,來方便分析和計算。希望大家在閱讀過本篇文章之后能夠有所收獲。

在電路的設計和測量當中,時常會需要把信號進行放大,這樣就便于信號的測量和利用??梢哉f(shuō)放大電路是模電設計當中的基礎和重點內容。本篇文章就將對放大電路進行分析,并且提供了一種方便的計算方法。

1、放大電路工作原理

三極管可以通過控制基極的電流來控制集電極的電流,來達到放大的目的。放大電路就是利用三極管的這種特性來組成放大電路。下面主要從共發射極的接法為例來介紹。

(1)放大電路組成原理

放大電路的組成原理(應具備的條件):

放大器件工作在放大區(三極管的發射結正向偏置,集電結反向偏置);

輸入信號能輸送至放大器件的輸入端(三極管的發射結);

有信號電壓輸出;

判斷放大電路是否具有放大作用,就是根據上面三點,他們必須同時具備。

(2)直流通路和交流通路

在分析放大電路時,有兩類問題:直流和交流問題。

直流通路:將放大電路中的電容視為開路,電感視為短路即得。它又被稱為靜態分析。

交流通路:將放大電路中的電容視為短路,電感視為開路,直流電源視為短路即得,它又被稱為動態分析。

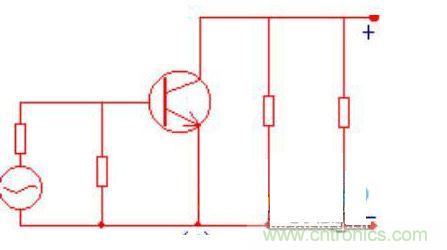

直流通路與交流通路舉例

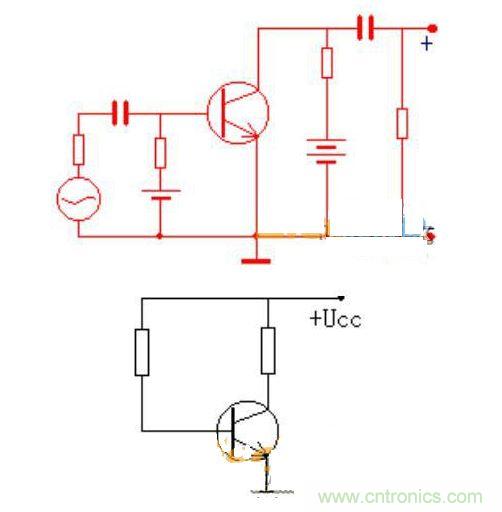

直流通路與交流通路舉例
直流通路與交流通路舉例
[page]
2、放大電路的直流工作狀態

公式比較多,就不一一寫出來了,想要看的可以參考模擬電子線路相關的書籍。需要掌握公式法計算Q點和圖形法計算Q點。

什么是Q點?它就是直流工作點,又稱為靜態工作點,簡稱Q點。我們?cè)谶M(jìn)行靜態分析時,主要是求基極直流電流IB、集電極直流電流IC、集電極與發射極之間的直流電壓UCE。

(1)公式法計算Q點

我們可以根據放大電路直流通路,估算出放大電路的靜態工作點。下面把IB、IC、UCE的公式列出來。
IB、IC、UCE的公式列出來
(2)圖解法計算Q點

三極管的電流、電壓關系可用輸入特性曲線和輸出特性曲線表示,我們可以在特性曲線上,直接用作圖的方法來確定靜態工作點。用圖解法的關鍵是正確的做出直流負載線,通過直流負載線與iB=IBQ的特性曲線的交點,即為Q點。讀出它的坐標即得IC和UCE。

圖解法求Q點的步驟為:

通過直流負載方程畫出直流負載線,(直流負載方程為UCE=UCC-iCRC);

由基極回路求出IB;

找出iB=IB這一條輸出特性曲線與直流負載線的交點就是Q點。讀出Q點的坐標即為所求;

3、放大電路的動態分析

我們把輸入交流信號時的狀態稱為動態,下面主要介紹放大電路動態分析的兩種方法:圖解法和微變等效電路法。對放大電路進行動態分析的任務是求出電壓的放大倍數、輸入電阻和輸出電阻。

交流負載線的畫法:

必須通過靜態工作點,交流負載線的斜率由R’’L表示(R’’L=RC/RL)

交流負載線的畫法(有兩種):

(1)先作出直流負載線,找出Q點。

出一條斜率為R’’L的輔助線,然后過Q點作它的平行線記得。(此法為點斜式)。

(2)先求出UCE坐標的截距(通過方程U’’CC=UCE+ICR’’L)。

連接Q點和U’’CC點即為交流負載線 (此法為兩點式)。

放大電路的非線性失真

在使用放大電路時,我們一般是要求輸出信號盡可能的大,但是它要受到三極管非線性的限制。有時輸入信號過大或者工作點選擇不恰當,輸出電壓波形就會產生失真。這種失真是由于三極管的非線性引起的,所以它被稱為非線性失真。

輸入信號過大引起的非線性失真

它主要表現在輸入特性的起始彎曲部分,輸出特性間距不勻,當輸入又比較大時,就會使Ib、Ucc、Ic的正負半周不對稱,即產生非線性失真。

工作點不合適引起的失真

當工作點設置過低,在輸入信號的負半周,工作狀態進入截止區,從而引起Ib、Uce、Ic的波形失真,稱為截止失真。

微變等效電路法

采用微變等效電路法的思想是:當信號變化的范圍很小(微變)時,可以認為三極管電壓、電流變化量之間的關系是線性的。

通過上述思想我們就可以把含有非線性元件(如三極管)的放大電路,轉換為我們熟悉的線性電路,這樣我們就可以利用電路分析的各種方法來求解了。
微變等效電路法
