凌力爾特推出電流模式、固定頻率升壓型 DC/DC 轉換器 LT8570 和 LT8570-1
發布時間:2015-03-09 責任編輯:susan
【導讀】近日,凌力爾特公司宣布推出電流模式、固定頻率升壓型 DC/DC 轉換器 LT8570 和 LT8570-1。LT8570 內部采用500mA、65V 開關,而 LT8570-1 則是采用250mA、65V 開關。這兩款轉換器都是在 2.55V 至 40V 輸入電壓范圍內工作的,因而非常適合從單節鋰電池到汽車輸入的多種輸入源應用。
LT8570 和 LT8570-1 采用內部高效率開關,提供高達 86% 的效率。欠壓閉鎖 (UVLO) 是用戶可調的,以實現最佳系統性能??捎脝蝹€反饋電阻設定輸出電壓,從而最大限度減小外部組件。其他特點包括外部同步能力、內部軟啟動、過熱停機保護、以及能夠在負輸出和 SEPIC 應用中工作。
LT8570 和 LT8570-1 均可配置為升壓型、SEPIC 或負輸出轉換器。LT8570-1 更小的開關允許在較小電流的應用中使用更小的電感器。兩款器件均提供 200kHz 至 1.5MHz 可編程開關頻率,從而使設計師能夠最大限度減小外部組件尺寸。3mm x 3mm DFN 封裝 (或 MSOP-8E 封裝) 與纖巧的外部組件相結合,可確保解決方案占板面積非常緊湊,同時最大限度降低解決方案成本。
LT8570 / LT8570-1 采用 3mm x 3mm DFN-8 和耐熱性能增強型 MSOP-8 封裝。提供了兩種溫度級版本,擴展和工業溫度級版本均在 –40°C 至 125°C (結溫) 范圍內工作。

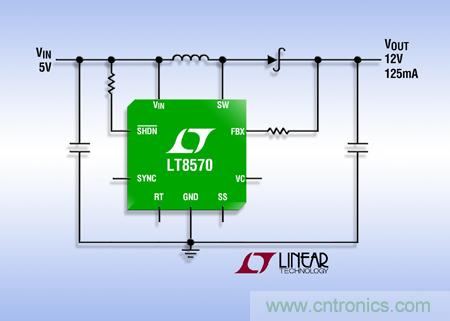

500mA/250mA、65V 升壓型 DC/DC 轉換器
性能概要:LT8570 / LT8570-1
•65V 電源開關
•0.5A (LT8570) 或 0.25A (LT8570-1) 電流限制選項
•可調開關頻率
•單個反饋電阻器設定 VOUT
•可同步至外部時鐘
•高增益 SHDN 引腳接受慢速地變化的輸入信號
•寬輸入電壓范圍:2.55V 至 40V
•低 VCESAT 開關
•集成的軟啟動功能
•可非常方便地配置為升壓型、SEPIC 或負輸出轉換器
•用戶可配置欠壓閉鎖 (UVLO)
•與 LT3580 及 LT8580引腳兼容
•纖巧耐熱性能增強型 8 引線 3mm x 3mm DFN 和 8 引線 MSOP 封裝
